Pilz PNOZelog Bedienungsanleitung Seite 125

PNOZ e4vp
Zweikanalig/Dual-channel

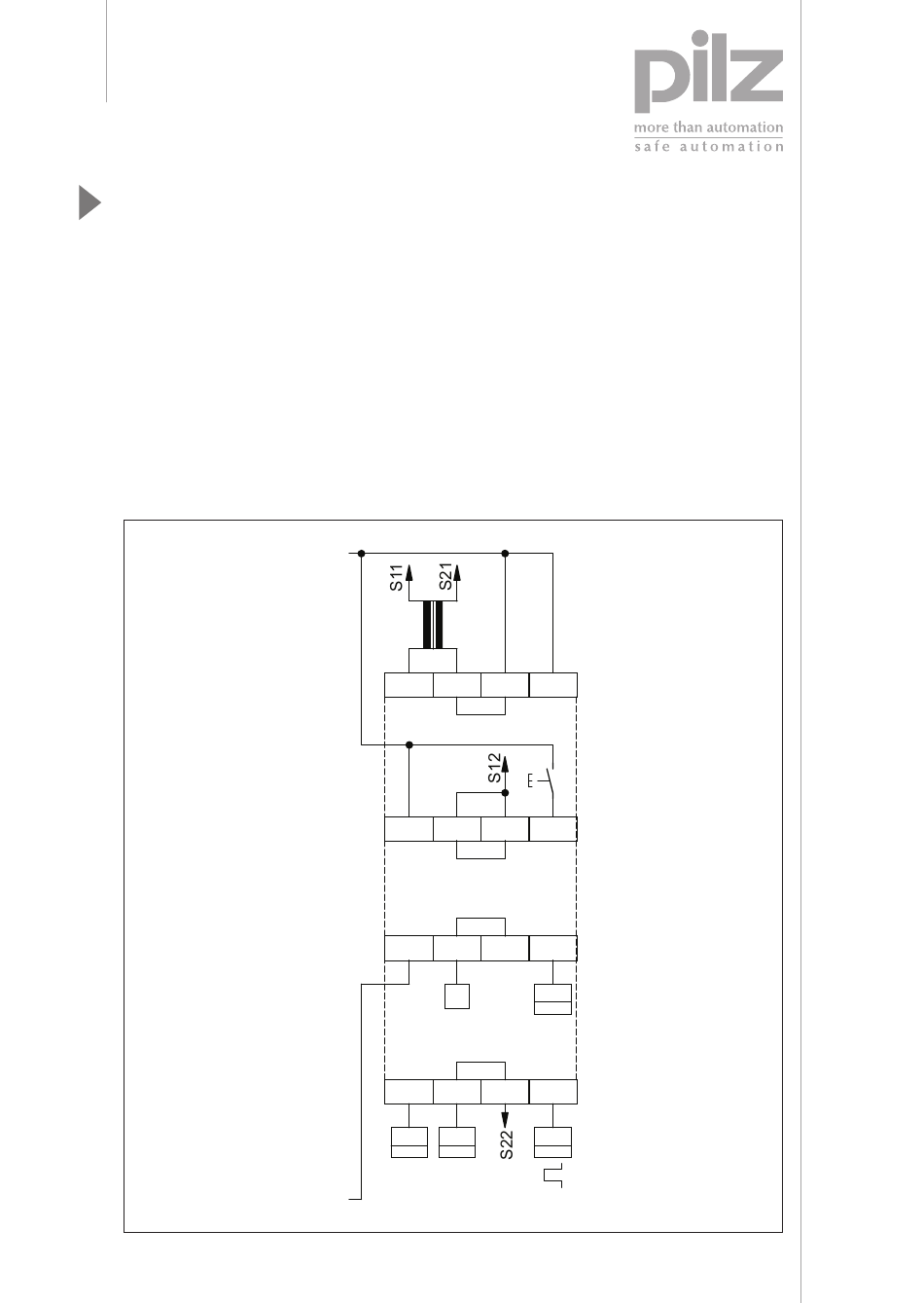

Schaltmatte, überwachter Start, keine UND-
Verknüpfung, kein Abschalttest der Sicherheits-
ausgänge, Sicherheitsausgang 24 verzögert
Safety mat, monitored reset, no AND connection,
no switch-off test on the safety outputs, safety
output 24 delayed
24VDC
rt sw
S1
sw
rt
S12 S22
P1
A1 Y4
P2
PNOZ e4vp
P2
A2 S35
>1 _
P1
14 24
PSS PSS
in in
0V
Y6 Y7
S3
S11 S34
S36 Y32
PLC
in
S21 Y5
PLC
out
4
4-21
