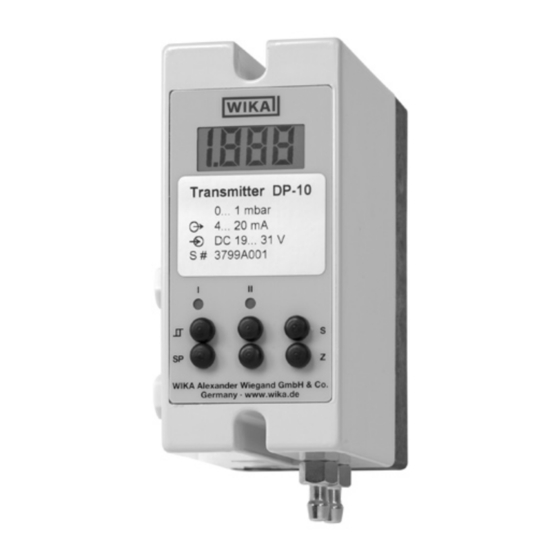

Differential Pressure Transmitter, Model DP-10
Differenzdruck-Messumformer, Typ DP-10
Transmetteur de pression différentielle, Type DP-10
Transmisor de presión diferencial, Modelo DP-10
Differential Pressure Transmitter, Model DP-10
Operating Instructions
Betriebsanleitung
Mode d'emploi
Manual de Instrucciones
GB
D
F
E
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA DP-10
Inhaltszusammenfassung für WIKA DP-10
- Seite 12 Information Dieses Zeichen gibt Ihnen Informationen, Hinweise oder Tipps. Warnung! Dieses Symbol warnt Sie vor Handlungen, die Schäden an Personen oder am Gerät verursachen können. WIKA Betriebsanleitung Differenzdruckmessumformer...
- Seite 13 Inhalt Inhalt Sicherheitshinweise Messprinzip Montage Montagehinweise Prozessanschlüsse Abmessungen in mm Elektrischer Anschluss Kalibrieranleitung Einstellung des Nullpunktes (Z) Einstellung der Spanne (S) Einstellung der Grenzkontakte Technische Daten EG-Konformitätserklärung WIKA Betriebsanleitung Differenzdruckmessumformer...
-
Seite 14: Sicherheitshinweise
Luftfracht in Kabinen mit Druckausgleich beför- dert werden. . Messprinzip Die Druckmessung erfolgt über eine dem Messbereich angepasste, empfindliche Plattenfeder, bzw. einer Kapselfeder bei Absolutdruck-Messbereichen. Ein induk- tives System erzeugt ein lineares Signal, das sich proportional zum anstehenden Druck verändert. WIKA Betriebsanleitung Differenzdruckmessumformer... -
Seite 15: Montagehinweise
Schläuche mit Innendurchmesser 5 ... 6 mm. Ein positiver Überdruck wird an den „+” Eingang angeschlossen. Ein negativer Überdruck wird an den „-“ Eingang angeschlossen. Geräte mit Absolutdruck-Messbereichen verfügen nur über einen Prozessanschluss. WIKA Betriebsanleitung Differenzdruckmessumformer... -
Seite 16: Elektrischer Anschluss
M12 x 1,5 SW 10 5. Elektrischer Anschluss Das Kabel wird durch die M12 x 1,5 Verschraubung in den Anschlusssockel geführt. Im Sockel befinden sich Schraubklemmen für die Verdrahtung (Klemmbereich bis 1,5 mm²). Hilfsenergie Verbraucher z. B. Anzeige WIKA Betriebsanleitung Differenzdruckmessumformer... - Seite 17 5. Elektrischer Anschluss -Leiter 3-Leiter 4-Leiter (AC-Versorgung) Vorsicht beim Anschließen von Versorgungsspannungen. Versorgungsspannung nicht an die Ausgangsklemmen anschlie- ßen. WIKA Betriebsanleitung Differenzdruckmessumformer...
-
Seite 18: Kalibrieranleitung
Zum Abgleich der Spanne wird der Nenndruck über ein T-Stück von der Druckerzeu- gung an die Druckreferenz und den Druckkanal angeschlossen. Der WIKA Präzisionskalibrator Typ CPC2000, der über eine Druckerzeugung, sowie über die Druckreferenz verfügt, ist hierfür hervorragend geeignet. Positiver Überdruck wird an den „+“ Eingang und negativer Überdruck an den „–“... - Seite 19 Die Schalthysterese ist im Bereich von 0 ... 15 % einstellbar. 3. LCD-Anzeige (Option) 4. Signal 5. Hilfsenergie 6. Fabrik-Nr. 7. Grenzkontakte (Option) 1. Potentiometer für Schalthysterese 8. Spanne-Potentiometer 9. Nullpunkt-Potentio- meter 2. Potentiometer für Schaltpunkte 10. Prozessanschluss WIKA Betriebsanleitung Differenzdruckmessumformer...
-
Seite 20: Technische Daten
7. Technische Daten 7. Technische Daten Technische Daten Typ DP-10 Messbereich mbar 0,6 Überlastgrenze mbar 3 12,5 Messbereich mbar 40 1000 Überlastgrenze mbar 200 1000 1000 1200 2000 Maximaler statischer Druck mbar 1000 {2000} Druckart Relativdruck, Differenzdruck {Absolutdruck ab 500 mbar abs;... - Seite 21 7. Technische Daten Technische Daten Typ DP-10 Schockbelastbarkeit Geeignete Messstoffe saubere, nicht aggressive, trockene Gase Sensorvolumen ca. 5 (ca. 7 bei Messbereichen < 2,5 mbar) Volumenzuwachs ca. 1 bei Nenndruck CE-Kennzeichen Störemission und Störfestigkeit nach EN 61 326/A1, Konformitätserklärung auf Anfrage,...
- Seite 42 8. EG-Konformitätserklärung / EC Declaration of Conformity 8. EG-Konformitätserklärung / EC Declaration of Conformity...
-
Seite 44: Wika Global
WIKA Global All WIKA subsidiaries worldwide can be found online at www.wika.de. Technical alteration rights reserved. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. Se reserva el derecho de modificaciones técnicas. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg •...
