- Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Pressure transmitter, model A-10 Druckmessumformer, Typ A-10 Transmetteur de pression, type A-10 Transmisor de presión, modelo A-10 Pressure transmitter model A-10...
- Seite 25 1. Allgemeines 2. Aufbau und Funktion 3. Sicherheit 4. Transport, Verpackung und Lagerung 5. Inbetriebnahme, Betrieb 6. Störungen 7. Wartung und Reinigung 8. Demontage, Rücksendung und Entsorgung 9. Technische Daten Konformitätserklärungen finden Sie online unter www.wika.de WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
-
Seite 26: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: PE 81.60 - Anwendungsberater: Tel.: +49 9372 132-8976 Fax: +49 9372 132-8008976 support-tronic@wika.de WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 27: Aufbau Und Funktion

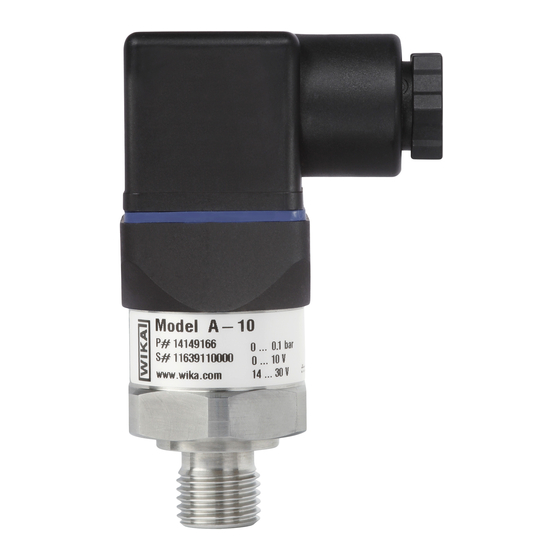

2. Aufbau und Funktion 2.1 Überblick Elektrischer Anschluss (je nach Ausführung) Gehäuse; Typenschild Prozessanschluss, Schlüsselfläche Prozessanschluss, Gewinde 2.2 Lieferumfang Druckmessumformer ■ Betriebsanleitung ■ Lieferumfang mit dem Lieferschein abgleichen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 28: Sicherheit
→ Leistungsgrenzen siehe Kapitel 9 „Technische Daten“. Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 29: Personalqualifikation
S# Serien-Nr. Kodiertes Herstelldatum P# Erzeugnis-Nr. Anschlussbelegung Messbereich Nichtlinearität Ausgangssignal Gesamtstromaufnahme Zulassungen Hilfsenergie Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen! Gleichspannung WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 30: Transport, Verpackung Und Lagerung
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung). Zulässige Bedingungen am Lagerort: Lagertemperatur: -40 ... +70 °C ■ Feuchtigkeit: 45 ... 75 % relative Feuchte (keine Betauung) ■ WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 31: Inbetriebnahme, Betrieb
Dichtflächen sind sauber und unbeschädigt. ■ Ausreichend Platz für eine sichere elektrische Installation. ■ Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de. ■ Zulässige Umgebungs- und Messstofftemperaturen bleiben innerhalb der Leistungsgrenzen. Mögliche Einschrän- ■ kungen des Umgebungstemperaturbereichs durch verwendeten Gegenstecker berücksichtigen. -
Seite 32: Gerät Elektrisch Anschließen
Anforderung an Schirmung und Erdung Das Gerät muss in den Potentialausgleich der Anlage eingebunden werden. Die Verbindung wird über den Prozessan- schluss des Gerätes hergestellt. Gerät anschließen 1. Gegenstecker oder Kabelausgang konfektionieren. → Anschlussbelegungen siehe Typenschild Steckverbindung herstellen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... - Seite 33 Dichtungen korrekt sitzen, um die Schutzart zu gewähr- leisten. 9. Kabel über Kabelverschraubung (2) verschrauben. 10. Flachdichtung (7) über Anschlusspins des Gerätes legen. 11. Winkelstecker (5) + (6) auf Gerät stecken. 12. Schraube (1) festziehen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
-
Seite 34: Störungen
Notwendige Schutzausrüstung tragen (siehe Kapitel 3.4 „Persönliche Schutzausrüstung“). Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsanleitung. Bei Störungen zuerst überprüfen, ob der Druckmessumformer mechanisch und elektrisch korrekt montiert ist. Im unberechtigten Reklamationsfall werden Bearbeitungskosten berechnet. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 35: Maßnahmen
B. Frequenzumrichter Störquelle entfernen Signalspanne schwankend/ungenau Zu hohe/niedrige Einsatztemperatur Zulässige Temperaturen einhalten Signalspanne fällt ab/zu klein Mechanische Überlastung durch Gerät austauschen; bei wiederholtem Überdruck Ausfall Rücksprache mit Hersteller Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 36: Wartung Und Reinigung
Keine harten oder spitzen Gegenstände verwenden. ▶ Keine scheuernden Tücher oder Schwämme verwenden. Geeignete Reinigungsmittel Wasser ■ Handelsüblicher Geschirrreiniger ■ Gerät reinigen 1. Druckmessumformer druck- und stromlos schalten. 2. Geräteoberfläche mit weichem, feuchten Tuch abwischen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 37: Demontage, Rücksendung Und Entsorgung
Elektrische Verbindung trennen. Druckmessumformer mit Schraubenschlüssel über Schlüsselfläche ausschrauben. 8.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste im ausgebauten Gerät können zur Gefährdung von Personen, Umwelt und Einrichtung... -
Seite 38: Demontage, Rücksendung
Hinweise zur Rücksendung befinden sich in der Rubrik „Service“ auf unserer lokalen Internetseite. 8.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10... -
Seite 39: Technische Daten
0 ... 200 0 ... 300 0 ... 500 0 ... 1.000 Überlastsicherheit 1.000 1.740 Messbereich 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000 Überlastsicherheit 2.900 4.000 6.000 10.000 17.400 WIKA Betriebsanleitung Druckmessumformer, Typ A-10... - Seite 40 Überlastsicherheit Messbereich -0,5 ... +0,5 -0,6 ... 0 -1 ... 0 -1 ... +0,6 -1 ... +1,5 Überlastsicherheit Messbereich -1 ... +3 -1 ... +5 -1 ... +9 -1 ... +15 -1 ... +24 Überlastsicherheit WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 41 ≤ (Hilfsenergie - 8 V) / 0,02 A Spannung (3-Leiter) > maximales Ausgangssignal / 1 mA Ratiometrisch (3-Leiter) > 10k Hilfsenergie siehe Typenschild Gesamtstromaufnahme Strom (2-Leiter) Signalstrom, max. 25 mA Spannung (3-Leiter) 8 mA Ratiometrisch (3-Leiter) 8 mA WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 42 500 g (IEC 60068-2-27, mechanisch) 100 g bei -40 °C Lebensdauer Messbereich > 0,1 bar: 100 Millionen Lastwechsel Messbereich ≤ 0,1 bar: 10 Millionen Lastwechsel Kurzschlussfestigkeit S+ gegen 0V Verpolungsschutz gegen 0V kein Verpolungsschutz bei ratiometrischem Ausgangssignal WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 43 Messbereich < 0 ... 10 bar relativ Synthetisches Öl Messbereich ≤ 0 ... 25 bar absolut Synthetisches Öl Messbereich ≥ 0 ... 10 bar relativ Trockene Messzelle Weitere technische Daten siehe WIKA-Datenblatt PE 81.60 und Bestellunterlagen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 44 Rundstecker M12 x 1 Gewicht: ca. 80 g Gewicht: ca. 80 g Gewicht: ca. 80 g Kabelausgang Standard, Kabelausgang Winkelstecker Form A, ungeschirmt OEM-Ausführung, ungeschirmt Flanschanschluss Gewicht: ca. 80 g Gewicht: ca. 80 g Gewicht: ca. 350 g WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 45 G ⅜ B EN 837 G ½ A DIN 3852-E G ½ B EN 837 M14 x 1,5 M20 x 1,5 Innengewinde Innengewinde G ¼ EN 837 Ø 25 ¼ NPT Ø 25 G ⅛ B EN 837 WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 46 R ½ PT ¼ PT ⅜ PT ½ Bei Sondertypen A-10000 oder A-10 Special Version gelten abweichende technische Spezifikationen. Spezifikationen gemäß Auftragsbestätigung und Lieferschein beachten. Weitere technische Daten siehe WIKA Datenblatt PE 81.60 und Bestellunterlagen. WIKA Betriebsanleitung Druckmessumformer, Typ A-10...
- Seite 91 WIKA manual de instrucciones transmisor de présion, modelo A-10...
- Seite 92 WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. +49 9372 132-0 Fax +49 9372 132-406 info@wika.de www.wika.de...
