5.2 Ligação da unidade de doseamento compacta
Aviso
Antes da ligação, assegure-se de que a válvula do
recipiente de cloro está fechada.
A unidade de doseamento compacta tem de ser utili-
zada na sala de cloro.
1

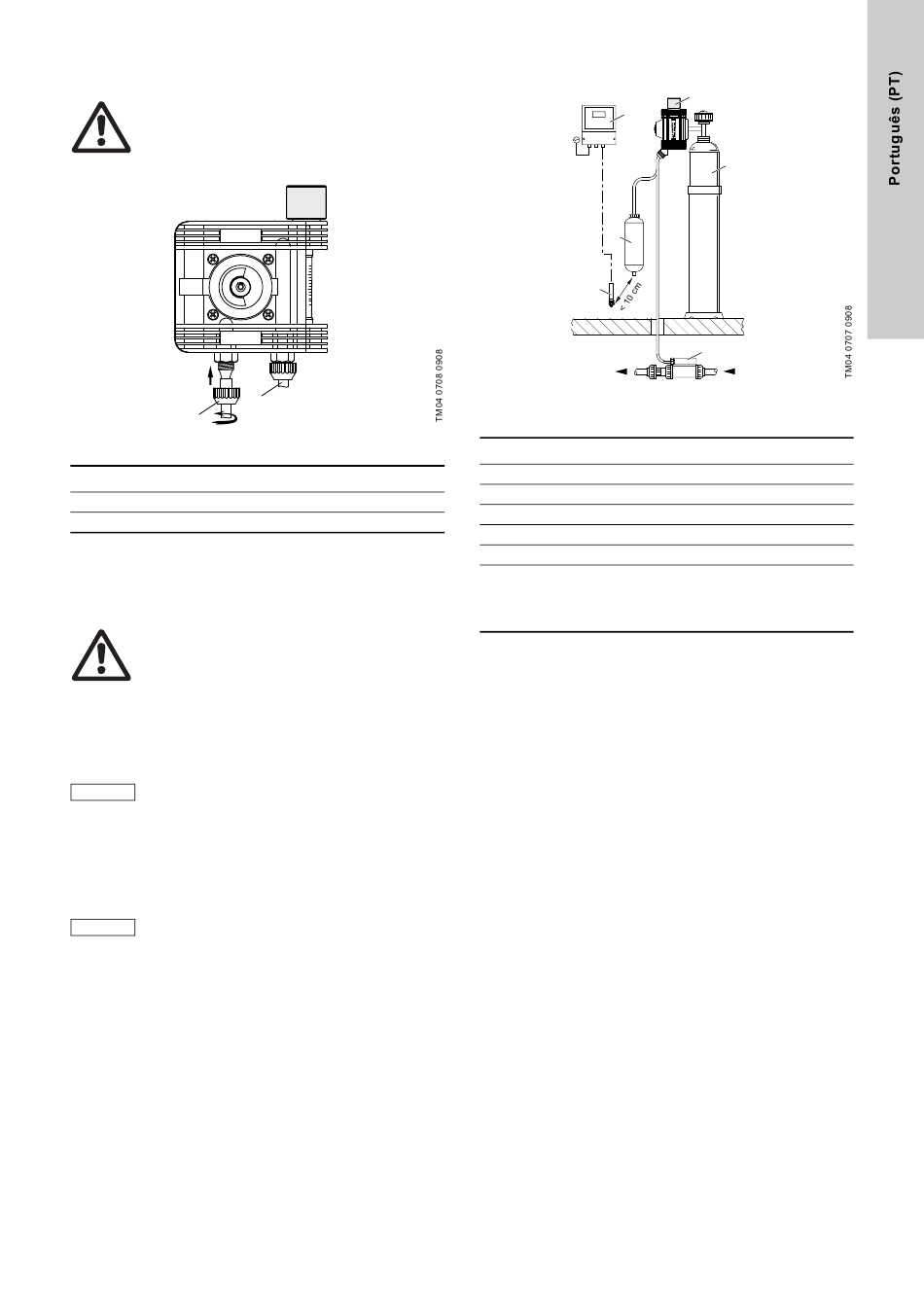

Fig. 11 Ligações
Pos. Descrição
1 Tubagem de vácuo (para o injector)
2 Tubagem de sobrepressão
1. Posicione os recipientes de cloro e proteja-os para que não
se voltem nem rolem.
2. Limpe e seque as ligações, se necessário.
3. Retire a tampa de protecção da válvula do recipiente.
Aviso
Substitua as juntas da ligação de pressão se for
efectuada a substituição do recipiente.
Utilize o filtro na ligação de pressão.
4. Introduza a junta na ligação de pressão da unidade de dosea-
mento compacta.
– Substitua o filtro na ligação de pressão, se necessário.
Não proceda ao alinhamento do dispositivo rodando
a caixa. Se necessário, fixe-o com uma chave de
porcas de 13 mm.
Atenção
Certifique-se de que as ligações de vácuo estão lim-
pas e secas.
5. Proceda à montagem da unidade de doseamento compacta
na ligação do recipiente.
Para mais informações sobre as tubagens de vácuo,
consulte a secção
vácuo.
Atenção
Aperte manualmente as porcas de união das liga-
ções de vácuo. Não utilize ferramentas. Perigo de
danos!
6. Ligue a tubagem de sobrepressão (2) ao filtro de adsorção.
7. Ligue a tubagem de vácuo ao injector.
2
5.1 Selecção das tubagens de
5.3 Exemplo de instalação
5
3
6
Fig. 12 Sistema de doseamento de gás de cloro com um cilin-
dro
Pos. Descrição
1 Cilindro de cloro
2 Unidade de doseamento compacta VGB-103
3 Filtro de adsorção
4 Injector
5 Dispositivo de aviso de gás
Sensor de gás
O sensor tem de ser instalado numa distância máxima
6
de 10 cm abaixo do orifício de saída do filtro de adsor-
ção.
2
1
4
95
