5.2 Připojení kompaktní dávkovací jednotky
Varování
Před připojením se ujistěte, že ventil kontejneru
s chlorem je uzavřen.
Kompaktní dávkovací jednotka musí být
provozována v místnosti s chlórem.
1

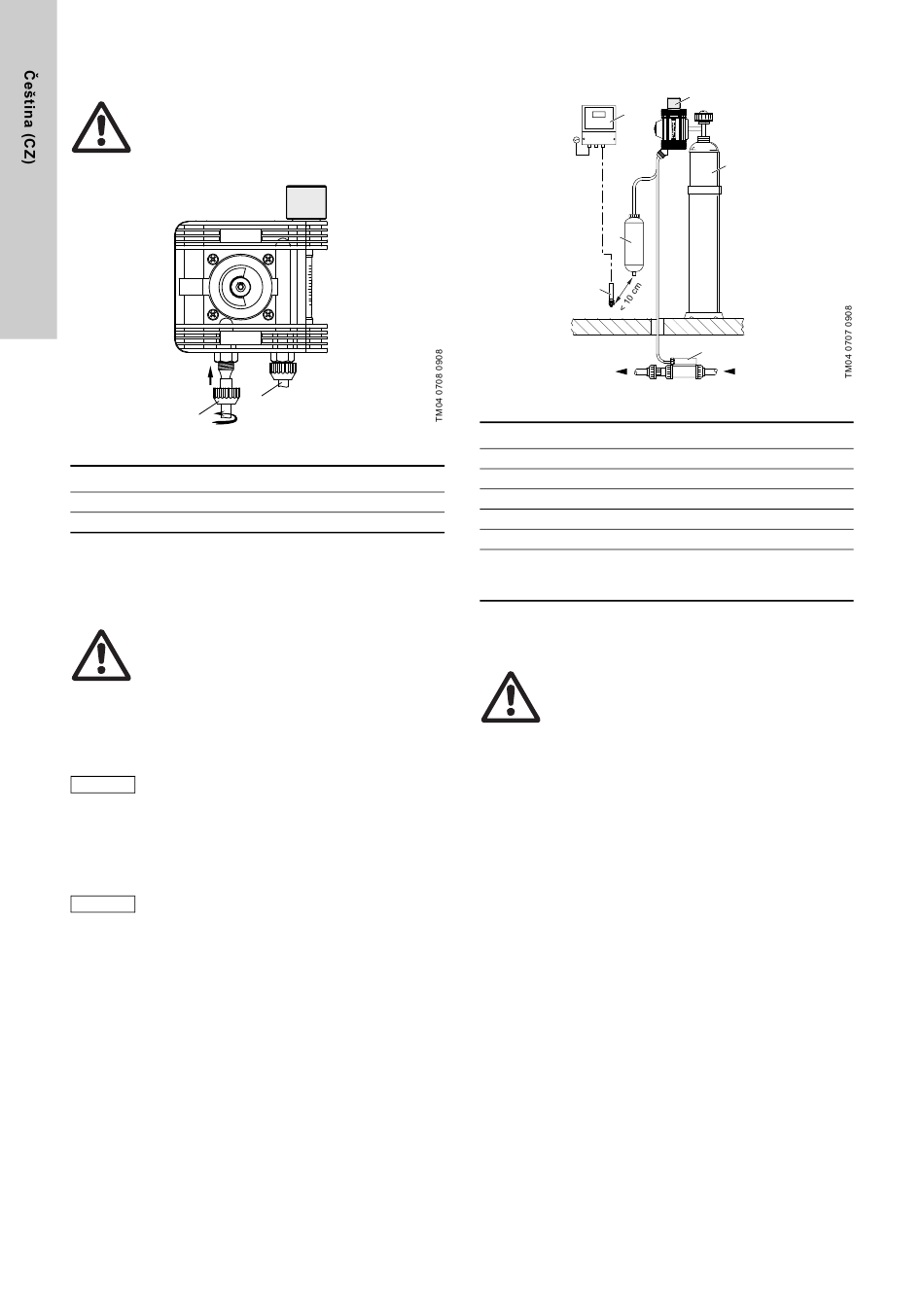

Obr. 11 Připojení
Pol.
Popis
1
Podtlakové potrubí (ke vstřikovači)
2
Přetlakové potrubí
1. Poloha kontejnerů s chlórem a ochrana proti jejich převrácení
nebo odvalení.
2. Vyčistěte a vysušte přípojky, je-li to nutné.
3. Odstraňte ochranný kryt z ventilu kontejneru.
Varování
Vyměňte těsnění tlakové přípojky, při jakékoliv
změně kontejneru.
Použijte filtr na tlakovou přípojku.
4. Vložte těsnění na tlakovou přípojku kompaktní dávkovací
jednotky.
– Vyměňte filtr na tlakové přípojce, je-li to nutné.
Nepřipojujte zařízení otočením tělesa. Pokud je to
nutné, použijte 13 mm vidlicový klíč.
Pozor
Ujistěte se, že podtlakové přípojky jsou čisté
a suché.
5. Namontujte kompaktní dávkovací jednotku na přípojku
kontejneru.
Podrobné informace o podtlakových potrubích, viz
část
5.1 Výběr podtlakových
Pozor
Matice šroubení podtlakových přípojek utáhněte
pouze rukou. Nepoužívejte žádné nástroje.
Nebezpečí poškození!
6. Připojte přetlakové potrubí (2) k adsorpčnímu filtru.
7. Připojte podtlakové potrubí ke vstřikovači.
30
2
potrubí.
5.3 Příklad instalace
5
3
6
Obr. 12 Dávkovací systém plynného chlóru s jednou láhví
Pol.
Popis
1
Láhev s chlórem
2
Kompaktní dávkovací jednotka VGB-103
3
Adsorpční filtr
4
Vstřikovač
5
Výstražné zařízení pro plyn
Snímač plynu
6
Snímač musí být nainstalován v maximální vzdálenosti
10 cm pod výstupním otvorem adsorbčního filtru.
6. Spuštění
Varování
Dávkovací jednotka plynného chlóru může být
uvedena do provozu, pokud je v dobrém stavu a byla
zkontrolována odborníkem, viz
uživatelů, a zejména části vedoucí plyn byly
zkontrolovány na těsnost.
Zkontrolujte těsnost celého systému před uvedením do provozu.
Zkontrolujte těsnost ventilů pomocí čpavkové vody (malá
plastová lahev). Bílá mlha znamená úniky.
2
1
4
