Schraubstock (Best-Nr: 37140)
Ein Schraubstock ist für das mittige Lochen von Schienen für das Lochwerkzeug erhältlich. Der
Schraubstock wird mit Hilfe einer Adapterplatte an das Lochwerkzeug angeschraubt.
Montage
Ein Unterwerkzeug mit dem passenden Oberwerkzeug einbauen.

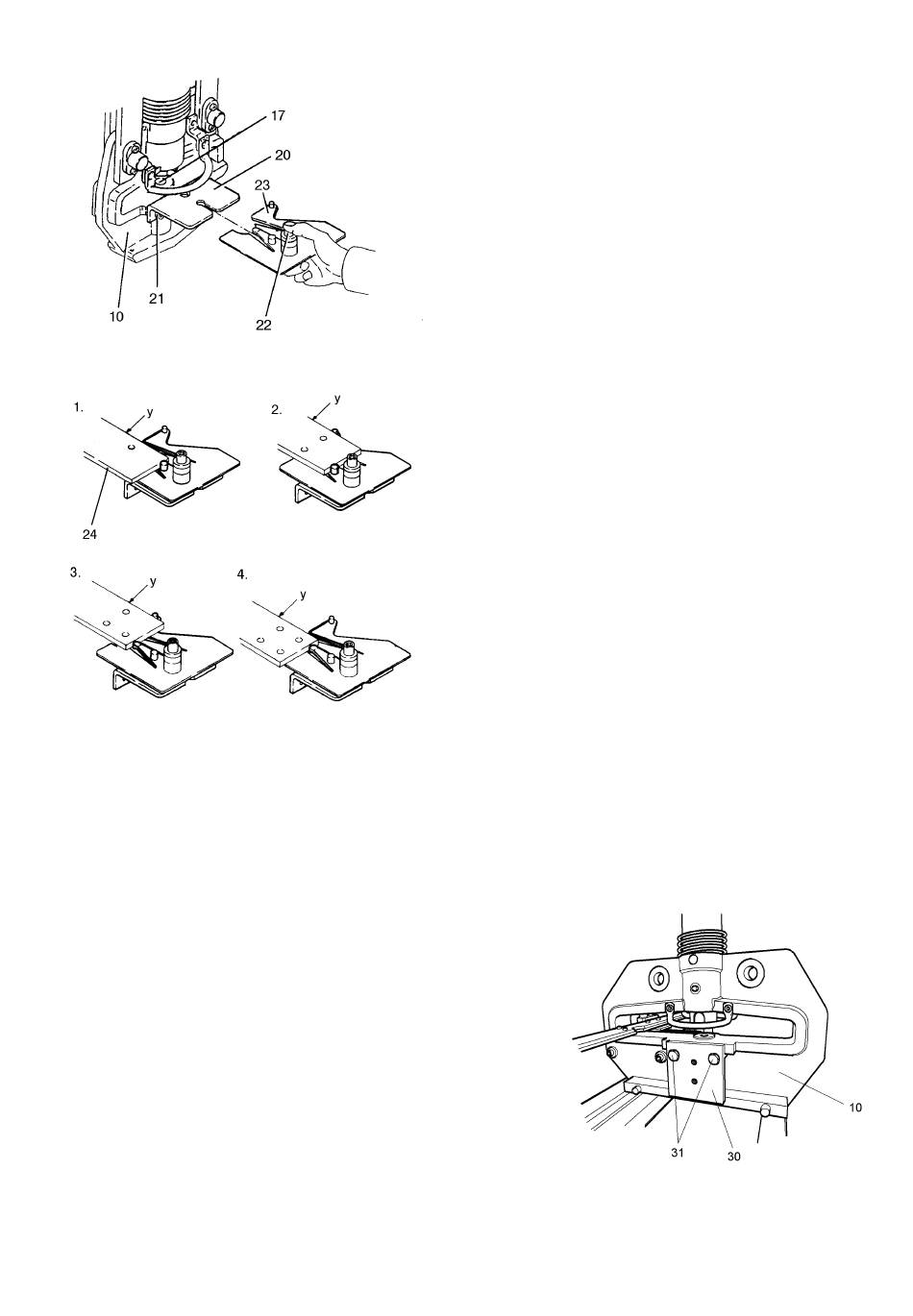

Adapterplatte (30) mit 2 Schrauben M10x25 (31) so am
Preßkörper (10) befestigen, daß die Oberkanten von
Adapterplatte (30) und Preßkörper (10) bündig sind.
21
Montage
1. Die Halterung (20), Best.-Nr. 4109, mit 2 Zylin-
derschrauben M 10 x 16 so am Preßkörper (10)
befestigen, daß die Oberkanten von Halterung
(20) und Preßkörper (10) bündig sind.
2. Mit niedergedrücktem Schnäpper (22) die
Schablone in die Halterung (20) bis an das
Unterwerkzeug (17) schieben und einrasten
lassen.
3. Schnäpper (22) loslassen.
Demontage
1. Schnäpper (22) niederdrücken.
2. Schablone (23) herausschieben.
Schienenbreiten und Lochbilder sind auf jeder
Schablone angegeben. Die Schiene (24) ist so in
der Schablone zu zentrieren, wie in den Skizzen
1 bis 4 dargestellt.
Zur Ausführung eines Lochbildes muß die Schiene
immer mit der gleichen Seite ,,Y" in der Schablone
zentriert werden.
