Biegen ohne hydraulischen Anschlag
1.
Stromschiene gerade auf den Winkelmesser legen und festhalten.
2.
Fußtaster betätigen und so lange festhalten, bis der gewünschte Biegewinkel erreicht ist.
Rote Teilestriche
Schwarze Teilstriche
3.
Fußtaster loslassen und den Kolben zurückfahren lassen.
4.
Den gebogenen Winkel am Winkelmesser nachprüfen.
Zu wenig gebogene Schienen im Tippbetrieb nachbiegen.
Hinweis!
Das Oberwerkzeug kann durch Herausziehen eines Haltebolzens aus den Zylinderholmen
herausgekippt werden. Dadurch wird das Herausnehmen langer Schienen erleichtert.
ACHTUNG!
VOR WARTUNGSARBEITEN UND VOR DEM WECHSELN DER
WERKZEUGE HYDRAULIKAGGREGAT ABKUPPELN ODER DEN
NETZSTECKER DES HYDRAULIKAGGREGATES ZIEHEN.
14

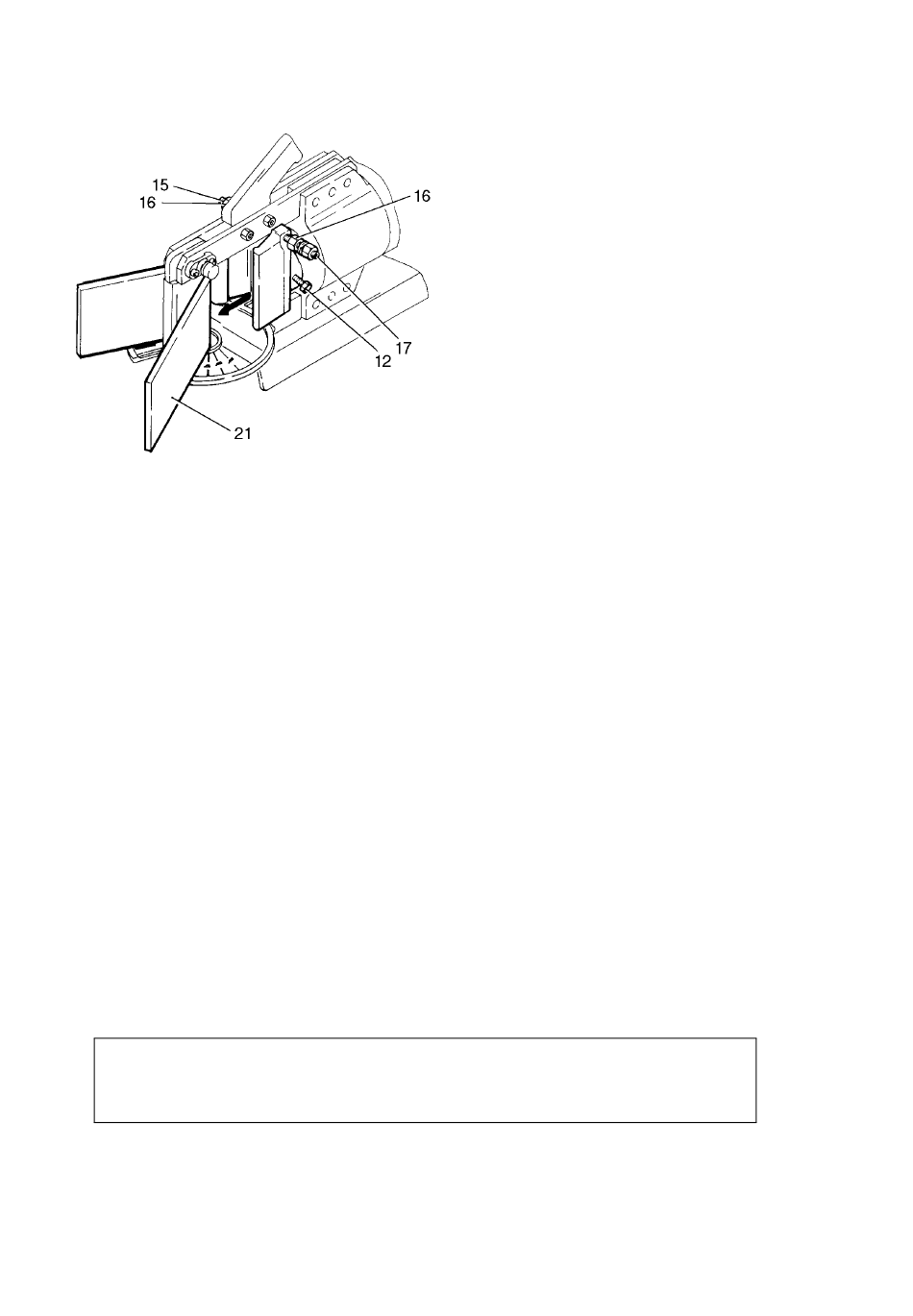

B) Durch Zusammenfahren der Werkzeuge mit
eingelegter Stromschiene 120 x 10.
1. Die Muttern (16) auf den Gewinde-
stiften (15 u. 17) ca. 3 Umdrehungen
zurückdrehen.
2. Die Gewindestifte (15 und 17) so weit
herausdrehen, daß mind. 2 mm Spiel
zwischen Zylinderholmen (4) und Gewinde-
stift ist.
3. Ein Stromschienenstück (21), z.B. 120 x
10 – 200 in das Biegewerkzeug einlegen.
4. Biegen, bis das Sicherheitsventil im
Grundgerät abschaltet.
Den Fußtaster niedergedrückt halten und
die Schrauben (12) festziehen.
Jetzt abschalten und den Kolben (3) zurück-
fahren lassen.
5. Gewindestifte (15 und 17) so weit an die
Zylinderholme (4) herandrehen, daß sie über
den ganzen Hub spielfrei an den Zylinder-
holmen (4) entlanggleiten. Dazu den Kolben
(3) vor und zurücklaufen lassen.
Anschließend die Gewindestifte (15 und 17)
mit den Muttern (16) kontern.
für Biegeradius
– 8 mm,
für Biegeradius
– 16 mm.
