Schneiden:
1.
Die Schiene in das Schneidwerkzeug schieben und ausrichten.
2.
Den Drucktaster am Hydraulikaggregat niederdrücken und so lange halten, bis der Schneidvorgang
beendet ist.

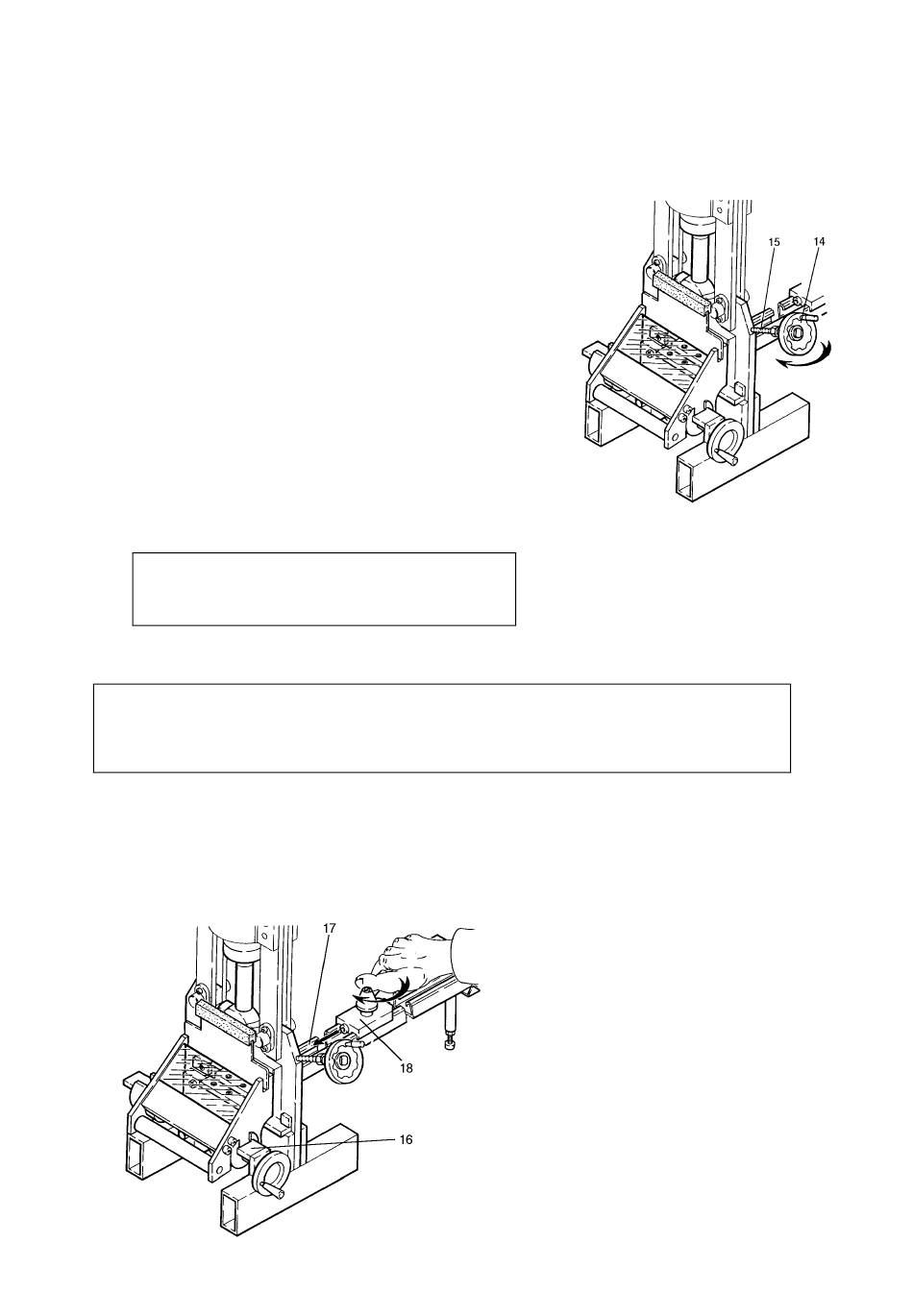

Rückhubbegrenzung:
Der Rückhub ist stufenlos einstellbar.
Vor dem Einstellen des Rückhubes muß das
Messer heruntergefahren sein.
1.1
Das Messer herunterfahren und den
Fußtaster gedrückt halten.
1.2
Das Handrad (14) der Rückhubschraube (15)
bis zum Anschlag in Pfeilrichtung
hereindrehen.
1.3
Fußtaster loslassen.
1.4
Handrad "R" soweit herausdrehen bis
das Messer in der benötigten Position ist.
Achtung!
Mit der Rückhubschraube (15) darf das Messer
nicht heruntergedrückt werden.
ACHTUNG!
VOR WARTUNGSARBEITEN UND VOR DEM WECHSELN
DER WERKZEUGE HYDRAULIKAGGREGAT ABKUPPELN ODER
DEN NETZSTECKER DES HYDRAULIKAGGREGATES ZIEHEN!
Zubehör:
8
1). Schraubstock (16), Best.-Nr. 7030
Beschreibung siehe Seite 5
2). Längenanschlag (17), Best.-Nr. 6990
Der Längenanschlag (17) wird mit
2 Schrauben am Schneidwerkzeug
befestigt.
Mit dem Schieber (18) des Längen-
anschlages können alle Maße von
20 bis 1600 mm eingestellt werden
