HSBL - Lochwerkzeug 120, Best.-Nr. 1118
Einsatzbereich
Mit diesem Lochwerkzeug können sie lochen:
– Kupfer- und Aluminiumschienen bis 120 x 13 mm, mit einer Festigkeit bis max. 250 N/mm
Der größte Lochdurchmesser ist 18 mm (bei 10 mm Schienendicke 21 mm).
– Stahlschienen bis 120 x 6 mm , mit einer Festigkeit bis max. 370 N/mm
Lochdurchmesser ist 21 mm.
Das Lochwerkzeug kann mit allen NOVOPRESS-Hydraulikaggregaten betrieben werden (außer HA2).
Wir empfehlen das Hydraulikaggregat mit Elektromotor HA1.
Technische Daten
Breite:
Tiefe:
Höhe mit Arbeitszylinder:
Gewicht:
Lichte Ständerweite:
Inbetriebnahme:
In den Füßen des HSBL-Lochwerkzeuges befinden sich 4 Bohrungen. Mit Hilfe der Bohrungen das
Lochwerkzeug auf einer Werkbank o.ä. befestigen.
17
2
. Der größte
260
mm
200
mm
860
mm
15
kg
200
mm

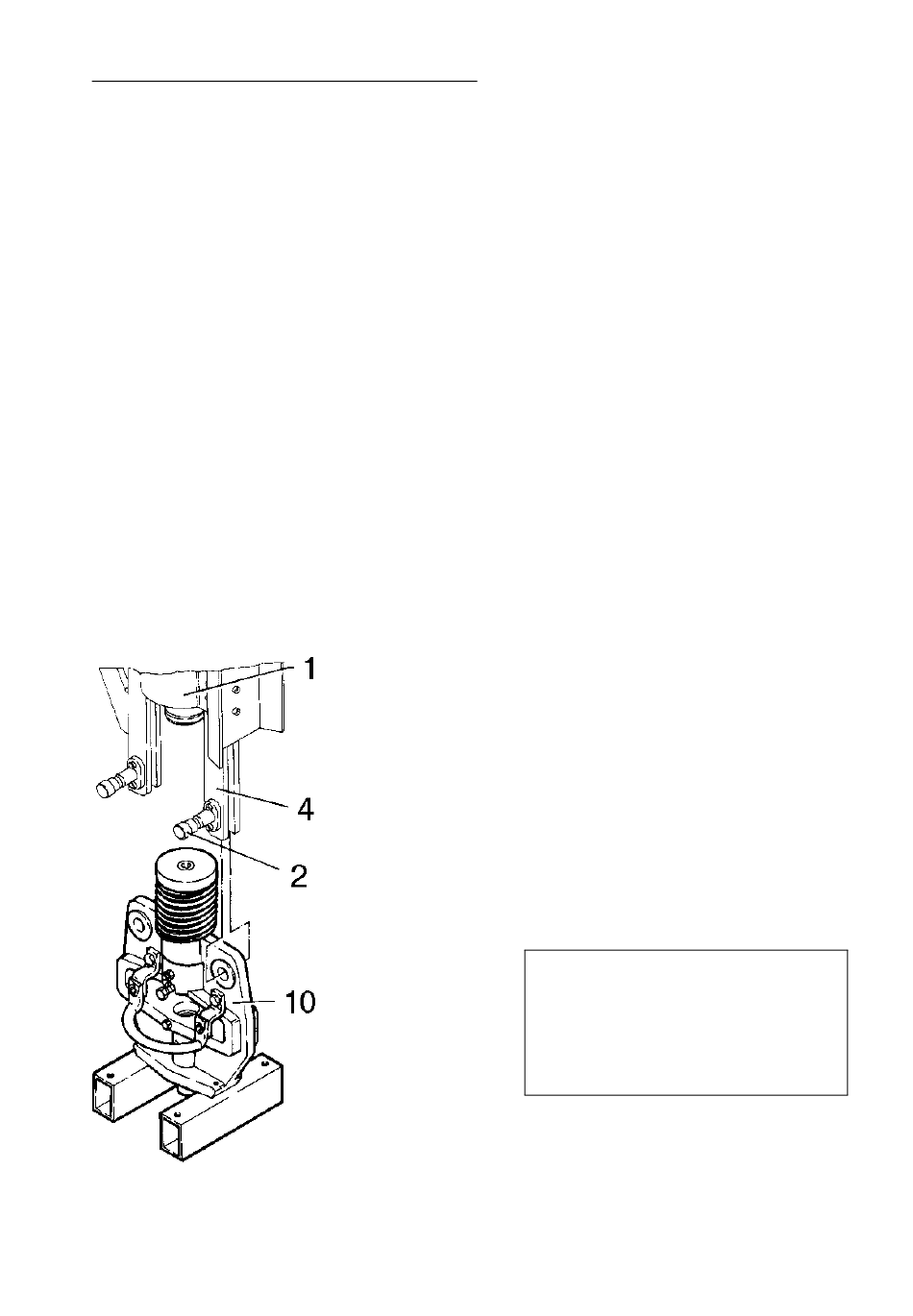

Den Arbeitszylinder (1), Best.-Nr. 2420, mit
den Zylinderholmen (4) auf den Preßkörper
(10) des Lochwerkzeuges schieben und mit
den Haltebolzen (2) befestigen. Den Zylin-
der mit der Schnellkupplung und dem
Stecker (siehe Seite 2) an das Hydraulik-
aggregat anschließen.
Zur Entlüftung des Zylinders einige Leer-
hübe fahren. Das Hydraulikaggregat soll
dabei höher stehen als der Zylinder.
ACHTUNG!
VOR WARTUNGSARBEITEN UND VOR
DEM WECHSELN DER WERKZEUGE
HYDRAULIKAGGREGAT ABKUPPELN
ODER DEN NETZSTECKER DES
HYDRAULIKAGGREGATES ZIEHEN.
2
.
