NovoPress HSBL Betriebsanleitung Seite 12

Wartung
ACHTUNG!
VOR WARTUNGSARBEITEN UND VOR DEM WECHSELN DER
WERKZEUGE HYDRAULIKAGGREGAT ABKUPPELN ODER DEN
NETZSTECKER DES HYDRAULIKAGGREGATES ZIEHEN!
Nach jeweils 10 Schnitten:
Jede Woche:
Beschädigte oder verschlissene Messer oder Schneidleisten umgehend auswechseln.

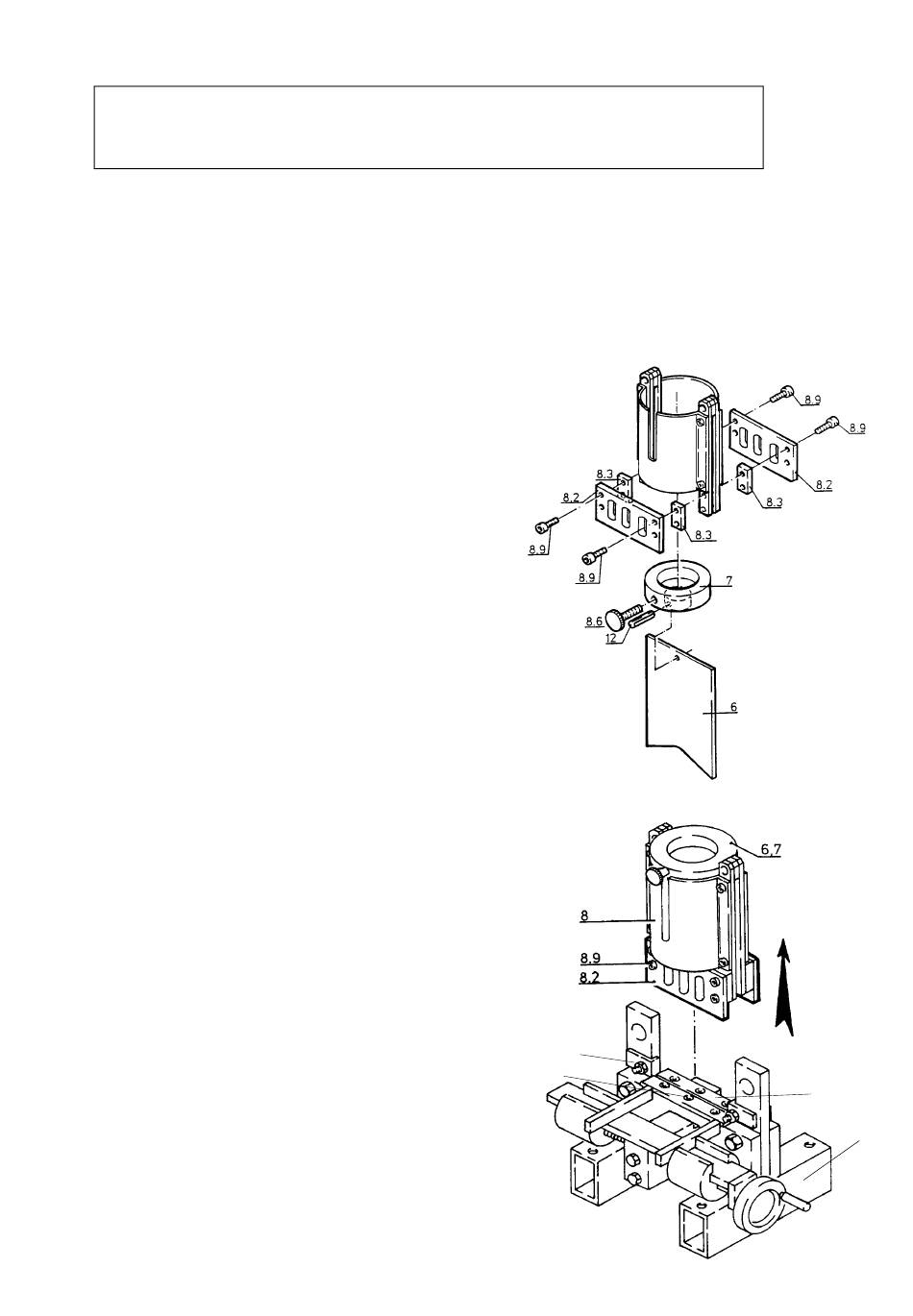

Messer auswechseln
1. Das Messer (6) mit der Grundplatte (7)
und der Schutzvorrichtung (8)
aus dem Ständer (1) herausziehen
(siehe Bild 2).
2. Die Schrauben (8.9) aus der Schutz-
vorrichtung (8) herausdrehen und die
Positionen 8.2 und 8.3 abnehmen.
3. Grundplatte mit Messer aus der Schutz-
vorrichtung (8) herausziehen.
4. Die Spannhülse (12) mit einem Dorn
ø 5 mm herausschlagen.
5. Das Messer auswechseln.
6. Grundplatte und neues Messer
zusammenbauen.
7. Die Schutzvorrichtung (8) über die
Grundplatte (7) auf das Messer (6)
aufsetzen.
8. Die Positionen 8.2 und 8.3 mit
den Schrauben (8.9) an der Schutz-
vorrichtung befestigen.
Schneidleisten auswechseln
1. Die Messerführungen (14) abmontieren.
2. Die Schrauben (10) herausdrehen und
die Schneidleisten (4) auswechseln.
6
Messer (6) und Schneidleisten (4) von Schneidresten, Spänen usw.
säubern.
Komplettes Schneidwerkzeug reinigen.
14
10
4
1
