HSBL-Schneidwerkzeug 160, Best.-Nr. 7020
Mit diesem Schneidwerkzeug können Sie schneiden:
– Kupfer- und Aluminiumschienen bis 160 x 12 mm, mit einer Festigkeit bis max. 250 N/mm
– Stahlschienen bis 160 x 6 mm, mit einer Festigkeit bis max. 370 N/mm
Der Schneidabfall besteht aus einem der Messerbreite entsprechenden Stück.
Technische Daten:
Breite:
ohne Schraubstock
mit Schraubstock
Tiefe:
ohne Längenanschlag
mit Längenanschlag
Höhe:
mit Arbeitszylinder
Gewichte:
ohne Schraubstock und
ohne Anschlag
Schraubstock
Anschlag
Inbetriebnahme
In den Füßen des HSBL-Schneidwerkzeuges 160 befinden sich 4 Bohrungen. Mit Hilfe der Bohrungen
das Schneidwerkzeug auf einer Werkbank o.ä. befestigen.

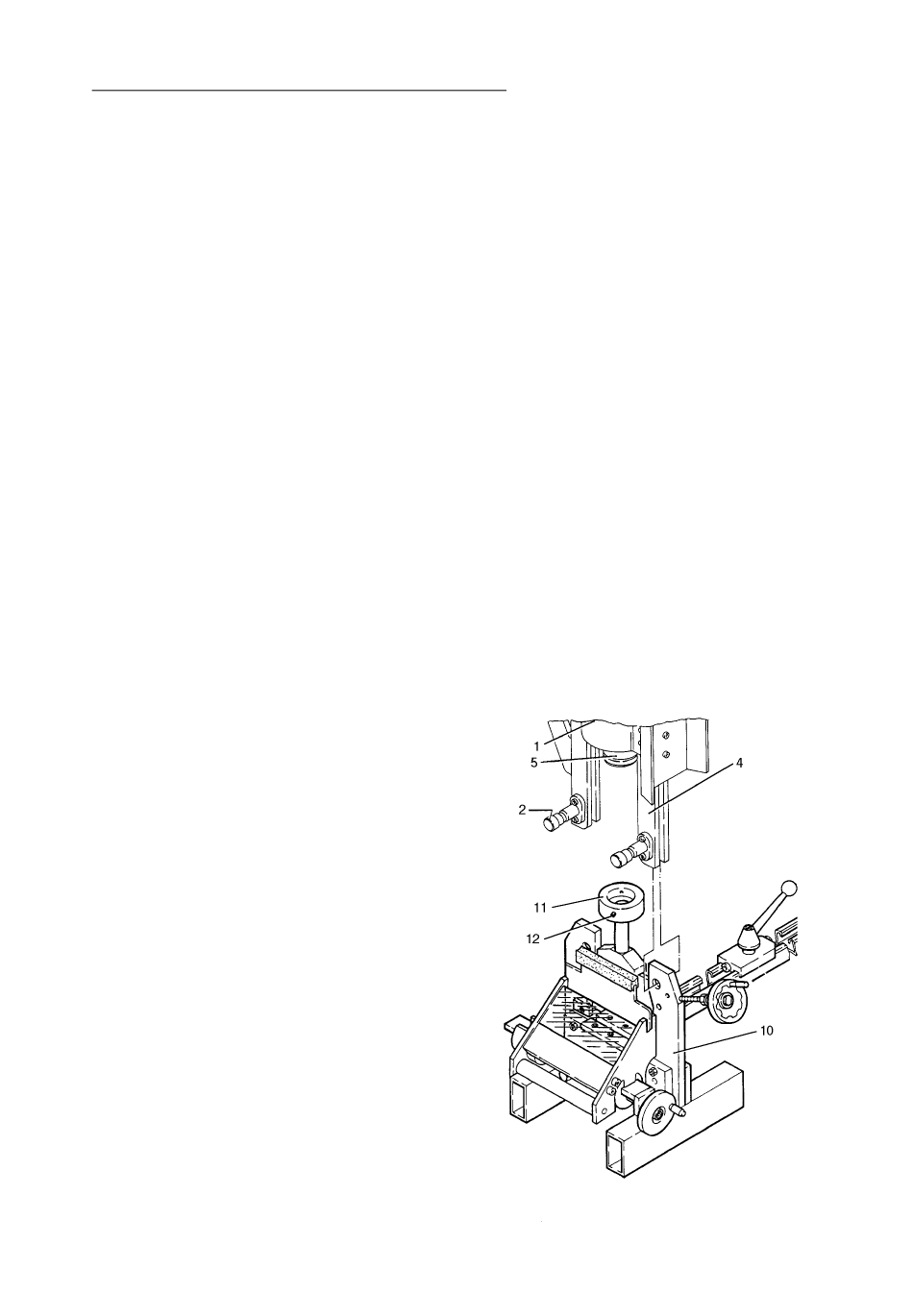

Der Arbeitszylinder HSBL, Best.-Nr. 2420 (1),
ist wie folgt an das Schneidwerkzeug (10)
anzusetzen:
1.
Die Haltebolzen (2) am Arbeitszylinder
HSBL bis zum Anschlag herausziehen.
2.
Den Arbeitszylinder (1) mit den
Zylinderholmen (4) auf das Schneid-
werkzeug (10) schieben.
Die Bohrungen am Schneidwerkzeug
(10) müssen mit den Haltebolzen (2)
am Arbeitszylinder (1) fluchten.
3.
Die Haltebolzen (2) bis zum Anschlag
einschieben.
4.
Den Messerhalter (10) auf die Kolben-
stange (5) des Arbeitszylinders (1)
schieben. Die Spitze der Halteschraube
(12) muß in die Rille der Kolbenstange
(5) eindringen können.
5.
Die Halteschraube (12) festziehen.
6.
Den Arbeitszylinder (1) mit der Schnell-
kupplung und dem Stecker (siehe
Seite 2) an das Hydraulikaggregat an-
schließen. Zur Entlüftung des Zylinders
einige Leerhübe fahren. Das Hydraulik-
aggregat soll während des Entlüftens
höher stehen als der Arbeitszylinder.
7
2
.
255 mm
375 mm
310 mm
1440 mm
940 mm
21,5 kg
3,0 kg
6,0 kg
2
.
