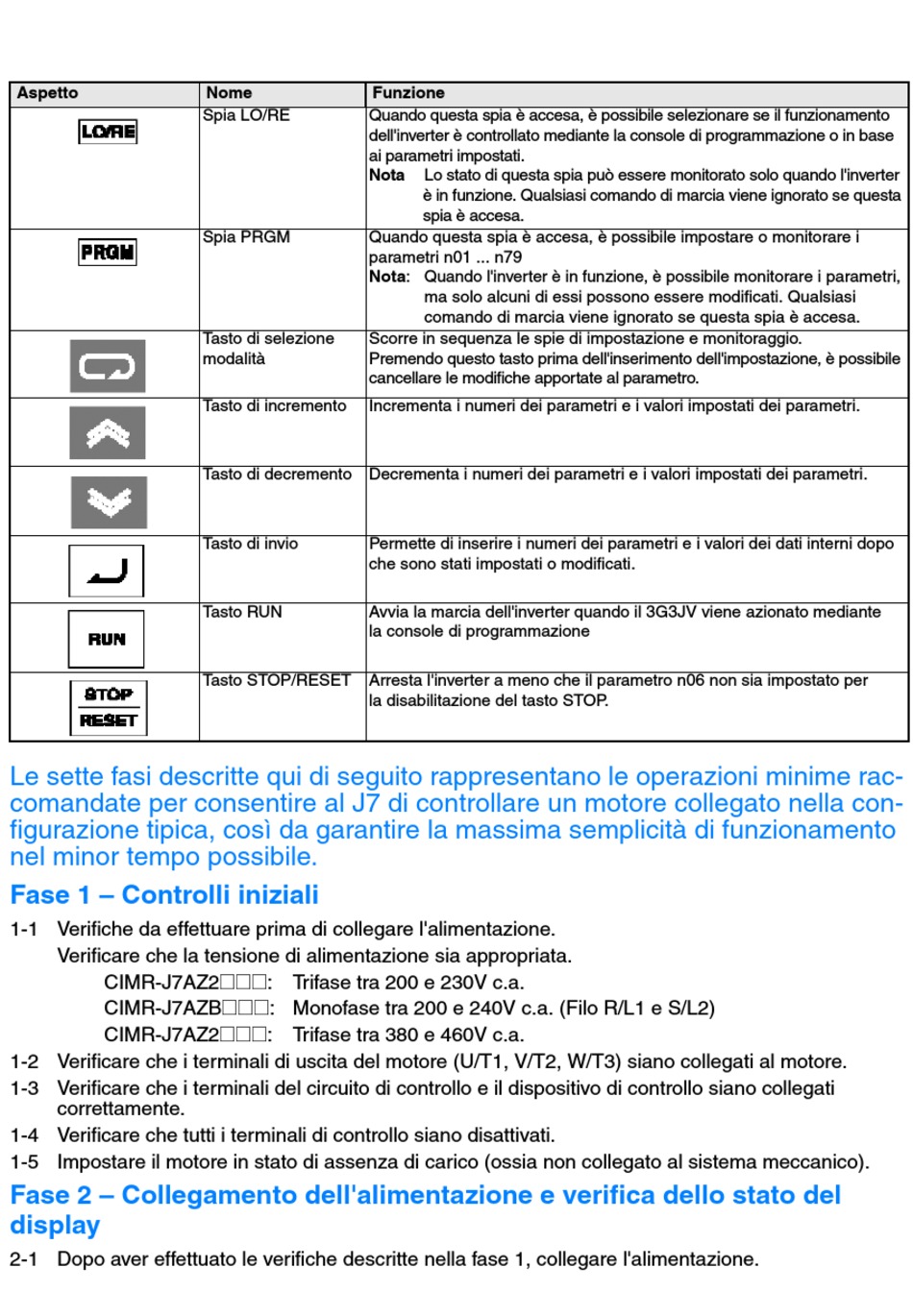

Aspetto
Le sette fasi descritte qui di seguito rappresentano le operazioni minime rac-
comandate per consentire al J7 di controllare un motore collegato nella con-
figurazione tipica, così da garantire la massima semplicità di funzionamento
nel minor tempo possibile.
Fase 1 – Controlli iniziali
1-1 Verifiche da effettuare prima di collegare l'alimentazione.
Verificare che la tensione di alimentazione sia appropriata.
CIMR-J7AZ2@@@: Trifase tra 200 e 230V c.a.
CIMR-J7AZB@@@: Monofase tra 200 e 240V c.a. (Filo R/L1 e S/L2)
CIMR-J7AZ2@@@: Trifase tra 380 e 460V c.a.
1-2 Verificare che i terminali di uscita del motore (U/T1, V/T2, W/T3) siano collegati al motore.
1-3 Verificare che i terminali del circuito di controllo e il dispositivo di controllo siano collegati
correttamente.
1-4 Verificare che tutti i terminali di controllo siano disattivati.
1-5 Impostare il motore in stato di assenza di carico (ossia non collegato al sistema meccanico).
Fase 2 – Collegamento dell'alimentazione e verifica dello stato del
display
2-1 Dopo aver effettuato le verifiche descritte nella fase 1, collegare l'alimentazione.
Nome Funzione
Spia LO/RE Quando questa spia è accesa, è possibile selezionare se il funzionamento
dell'inverter è controllato mediante la console di programmazione o in base
ai parametri impostati.
Nota
Spia PRGM Quando questa spia è accesa, è possibile impostare o monitorare i
parametri n01 ... n79
Nota: Quando l'inverter è in funzione, è possibile monitorare i parametri,
Tasto di selezione Scorre in sequenza le spie di impostazione e monitoraggio.
modalità Premendo questo tasto prima dell'inserimento dell'impostazione, è possibile
cancellare le modifiche apportate al parametro.
Tasto di incremento Incrementa i numeri dei parametri e i valori impostati dei parametri.
Tasto di decremento Decrementa i numeri dei parametri e i valori impostati dei parametri.
Tasto di invio Permette di inserire i numeri dei parametri e i valori dei dati interni dopo
che sono stati impostati o modificati.
Tasto RUN Avvia la marcia dell'inverter quando il 3G3JV viene azionato mediante
la console di programmazione
Tasto STOP/RESET Arresta l'inverter a meno che il parametro n06 non sia impostato per
la disabilitazione del tasto STOP.
Lo stato di questa spia può essere monitorato solo quando l'inverter
è in funzione. Qualsiasi comando di marcia viene ignorato se questa
spia è accesa.
ma solo alcuni di essi possono essere modificati. Qualsiasi
comando di marcia viene ignorato se questa spia è accesa.
