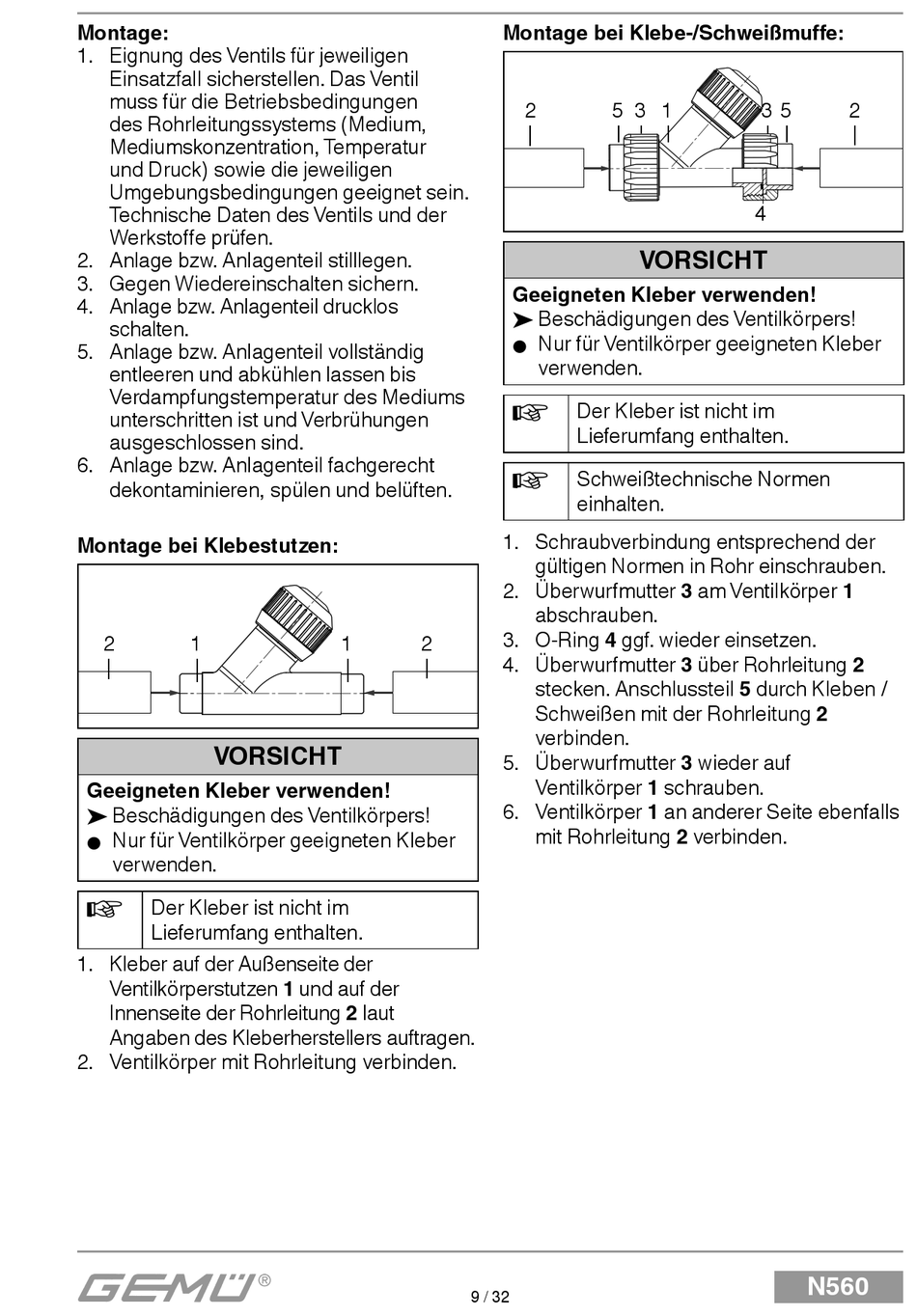

Gemü N560 Original Einbau- Und Montageanleitung Seite 9

Montage:
1. Eignung des Ventils für jeweiligen
Einsatzfall sicherstellen. Das Ventil
muss für die Betriebsbedingungen
des Rohrleitungssystems (Medium,
Mediumskonzentration, Temperatur
und Druck) sowie die jeweiligen
Umgebungsbedingungen geeignet sein.
Technische Daten des Ventils und der
Werkstoff e prüfen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos
schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
Montage bei Klebestutzen:
2 1
VORSICHT
Geeigneten Kleber verwenden!
® Beschädigungen des Ventilkörpers!
Nur für Ventilkörper geeigneten Kleber
G
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten.
1. Kleber auf der Außenseite der
Ventilkörperstutzen 1 und auf der
Innenseite der Rohrleitung 2 laut
Angaben des Kleberherstellers auftragen.
2. Ventilkörper mit Rohrleitung verbinden.
Montage bei Klebe-/Schweißmuffe:
Geeigneten Kleber verwenden!
® Beschädigungen des Ventilkörpers!
G
1. Schraubverbindung entsprechend der
2. Überwurfmutter 3 am Ventilkörper 1
3. O-Ring 4 ggf. wieder einsetzen.
1 2
4. Überwurfmutter 3 über Rohrleitung 2
5. Überwurfmutter 3 wieder auf
6. Ventilkörper 1 an anderer Seite ebenfalls
9 / 32
2 5 3 1
VORSICHT
Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten.
Schweißtechnische Normen
einhalten.
gültigen Normen in Rohr einschrauben.
abschrauben.
stecken. Anschlussteil 5 durch Kleben /
Schweißen mit der Rohrleitung 2
verbinden.
Ventilkörper 1 schrauben.
mit Rohrleitung 2 verbinden.
3 5 2
4
