Diagramme N185
DN 10 - 15 DN 20
DN 25 DN 32
DN 40 DN 50

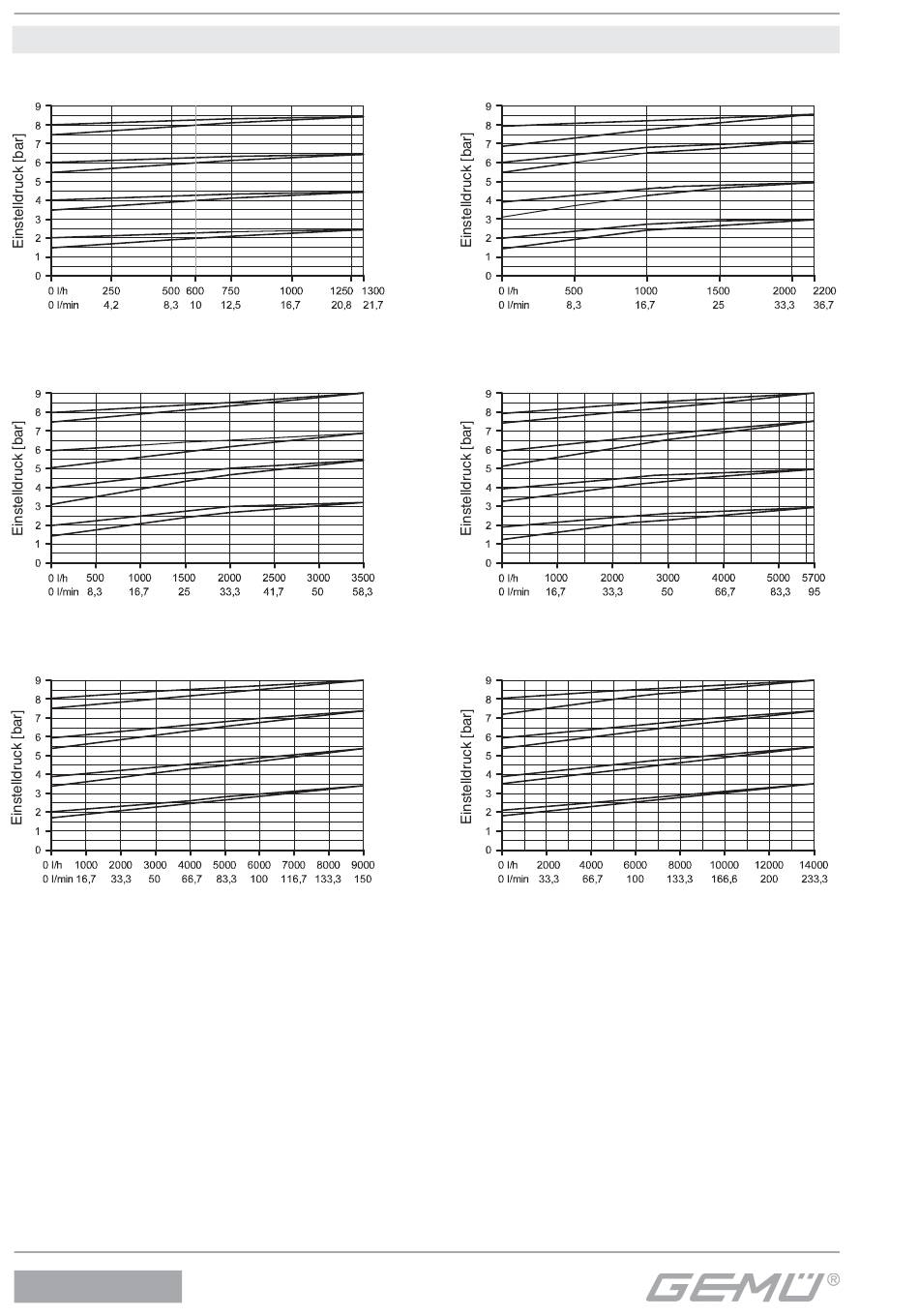

Die Kennlinien in den Diagrammen zeigen den Druckabfall des Einstelldruckes von 0 bis max. zulässigen Durchfluss.
Die obere Linie zeigt den Öffnungsdruckverlauf, die untere den Schließdruckverlauf. Alle Kennlinien beziehen sich auf Wasser bei 20 °C.
N085, N185
