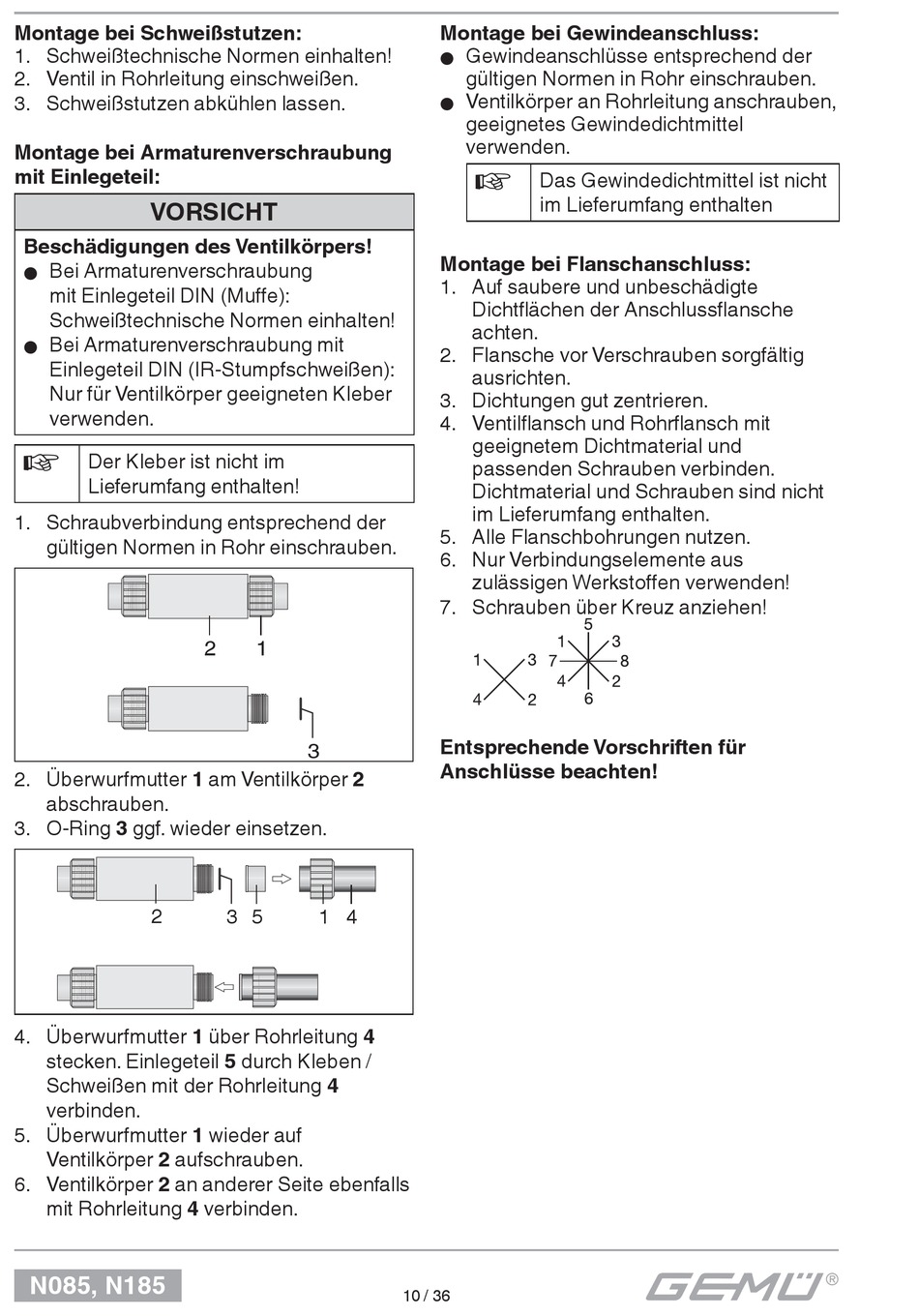

Gemü N085 Original Einbau- Und Montageanleitung Seite 10

Montage bei Schweißstutzen:
1. Schweißtechnische Normen einhalten!
2. Ventil in Rohrleitung einschweißen.
3. Schweißstutzen abkühlen lassen.
Montage bei Armaturenverschraubung
mit Einlegeteil:
VORSICHT
Beschädigungen des Ventilkörpers!
Bei Armaturenverschraubung
G
mit Einlegeteil DIN (Muff e):
Schweißtechnische Normen einhalten!
Bei Armaturenverschraubung mit
G
Einlegeteil DIN (IR-Stumpfschweißen):
Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten!
1. Schraubverbindung entsprechend der
gültigen Normen in Rohr einschrauben.
2. Überwurfmutter 1 am Ventilkörper 2
abschrauben.
3. O-Ring 3 ggf. wieder einsetzen.
2
4. Überwurfmutter 1 über Rohrleitung 4
stecken. Einlegeteil 5 durch Kleben /
Schweißen mit der Rohrleitung 4
verbinden.
5. Überwurfmutter 1 wieder auf
Ventilkörper 2 aufschrauben.
6. Ventilkörper 2 an anderer Seite ebenfalls
mit Rohrleitung 4 verbinden.
N085, N185
2 1
3
3 5 1 4
Montage bei Gewindeanschluss:
Gewindeanschlüsse entsprechend der
G
gültigen Normen in Rohr einschrauben.
Ventilkörper an Rohrleitung anschrauben,
G
geeignetes Gewindedichtmittel
verwenden.
Das Gewindedichtmittel ist nicht
im Lieferumfang enthalten
Montage bei Flanschanschluss:
1. Auf saubere und unbeschädigte
Dichtfl ächen der Anschlussfl ansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Ventilfl ansch und Rohrfl ansch mit
geeignetem Dichtmaterial und
passenden Schrauben verbinden.
Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten.
5. Alle Flanschbohrungen nutzen.
6. Nur Verbindungselemente aus
zulässigen Werkstoff en verwenden!
7. Schrauben über Kreuz anziehen!
Entsprechende Vorschriften für
Anschlüsse beachten!
