Elektoanschlüsse
_
Der Elektroanschluss darf nur voneinem autorisierten Fachmann gemäß den Richtlinien des örtlichen
Elektroversorgungsunternehmen ( EVU) durchgeführt werden!
_
Bei einer längeren Zuleitung den Spannungsabfall beim Verdichteranlauf beachten. Die Spannungsver-
sorgung darf 230 V ±10% nicht unter- oder überschreiten.
_
Bei einer Installation in einer feuchten Umgebung ist ein Fehlerstromschutzschalter vorzusehen.

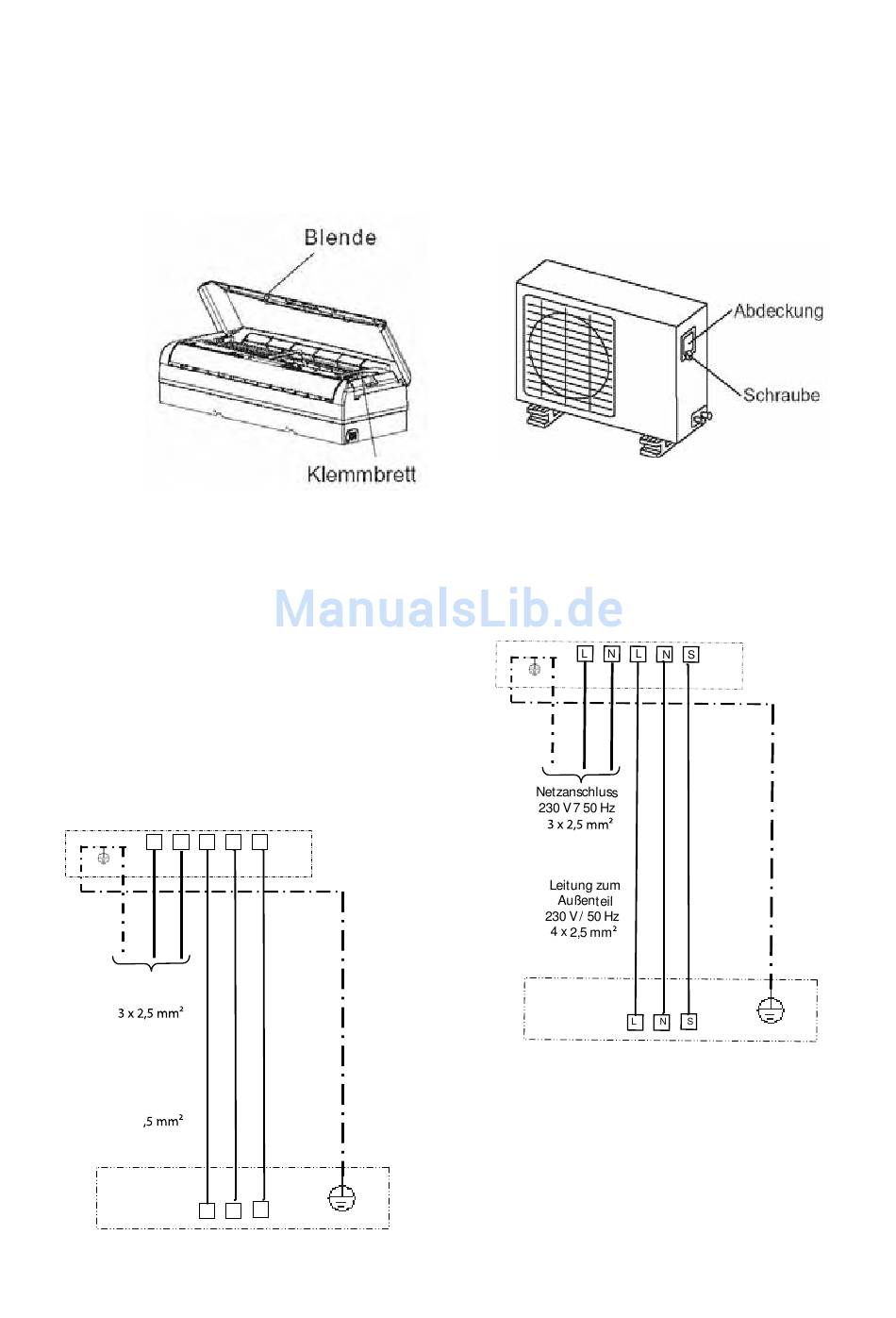

Elektroverbindungsleitungen
Bauseitige Absicherungen
MSX - 09 HRDN1
MSX - 12 HRDN1
MSX - 18 HRDN1
MSX - 24 HRDN1
MSX 24 HRDN1
L
N
1
2
Netzanschluss
230 V 7 50 Hz
Leitung zum
Inn enteil
230 V / 50 Hz
4 x 1
1
2
MSX 24 HRDN1 Inneneinheit
16 A träge
16 A träge
20 A träge
25 A träge
Ausseneinheit
S
S
MSX 09 / 12 / 18 HRDN1
Inneneinheit
MSX 09 / 12 / 18 HRDN1
Ausseneinheit
20
