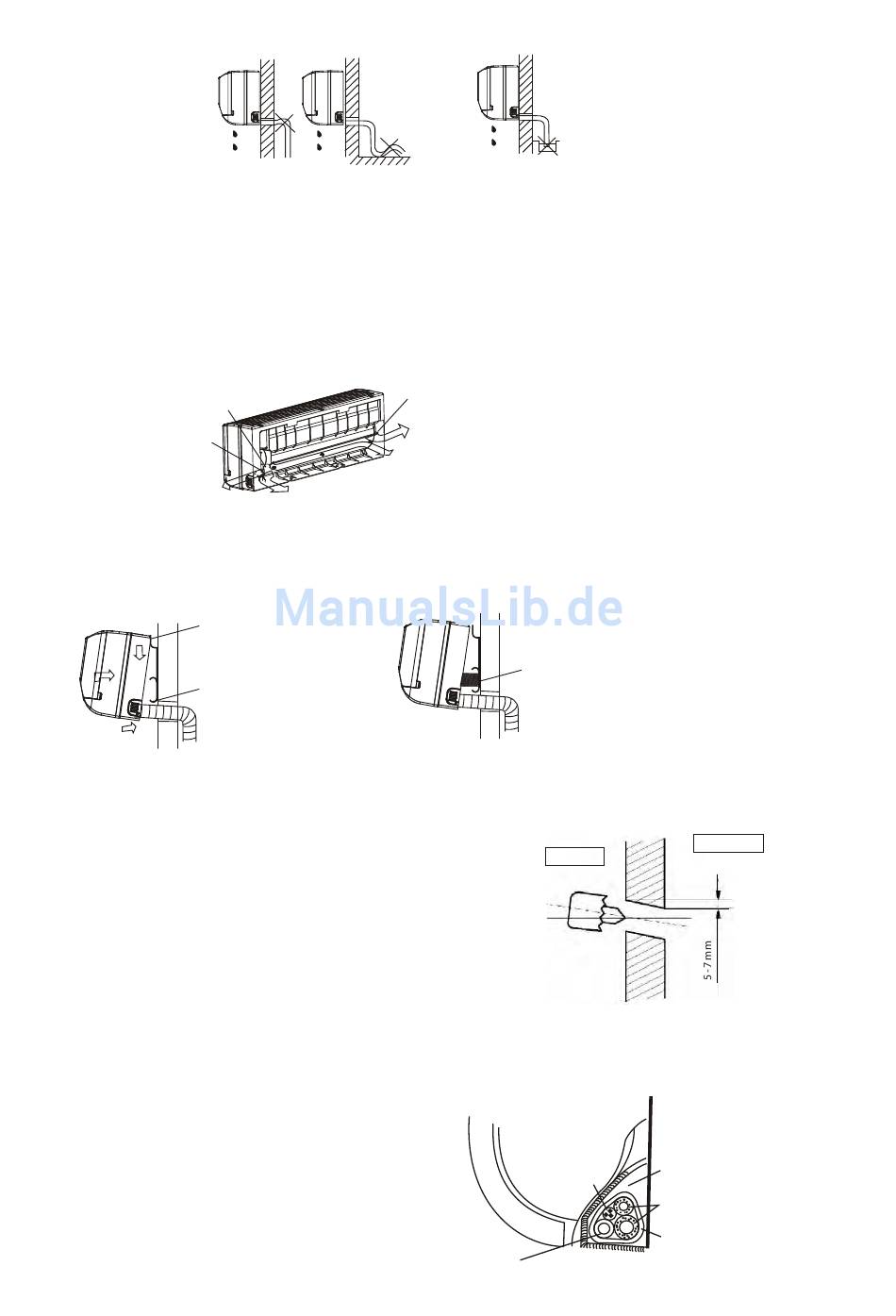

Anschluss der Kondensatleitung
Achten Sie beim Anschliessen der Kondensatleitung darauf, dass das Kondensat mit
natürlichem Gefälle ablaufen kann. Vermeiden Sie unnötige Bögen und den Ablauf in
einen Behälter .
Anschluss der Kälteleitungen
Halterung
Kälteleitungen
Abdeckung
Leitungsaustritt
Rechts
Leitungsaustritt
Rechts
Oberer Haken
der Montageplatte
Unterer Haken
der Montageplatte
Bei einer Wanddurchführung ist die Bohrung mit
einem leichten Gefälle nach Aussen durchzuführen,
um zu verhindern, das Regenwasser nach Innen
gelangen kann. Der Durchmesser der Bohrung
sollte ca. 65 mm betragen.
Bitte überprüfen Sie vorher, ob Elektroleitungen
oder Wasserrohre unter Putz im Bereich der Bohrung liegen.
Lage der Verbindungsleitungen in der Inneneinheit
6
Abdeckung
Leitungsaustritt
Links
Leitungsaustritt
Links
Leitungsaustritt
nach Hinten
Links und Rechts
Kondensatleitung
16
Abstandshalter
während der
Rorhrmontage
Wand
Innen
Elektro -
leitung
Verlegeraum
Kälteleitungen
Ummantelung
Aussen
