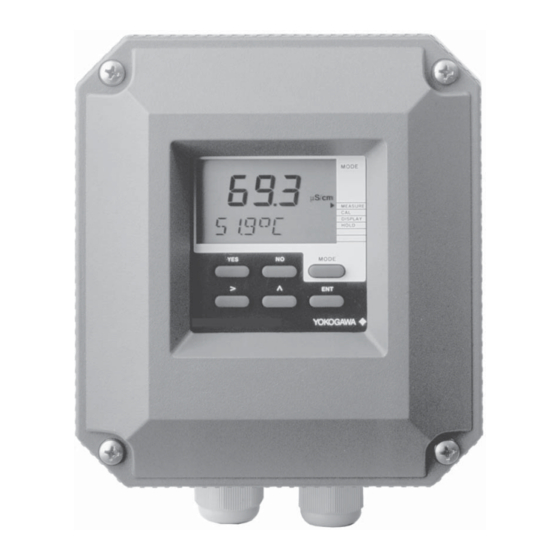

YOKOGAWA ISC202GS Bedienungsanleitung

Messumformer für die induktive leitfähigkeitsmessung
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

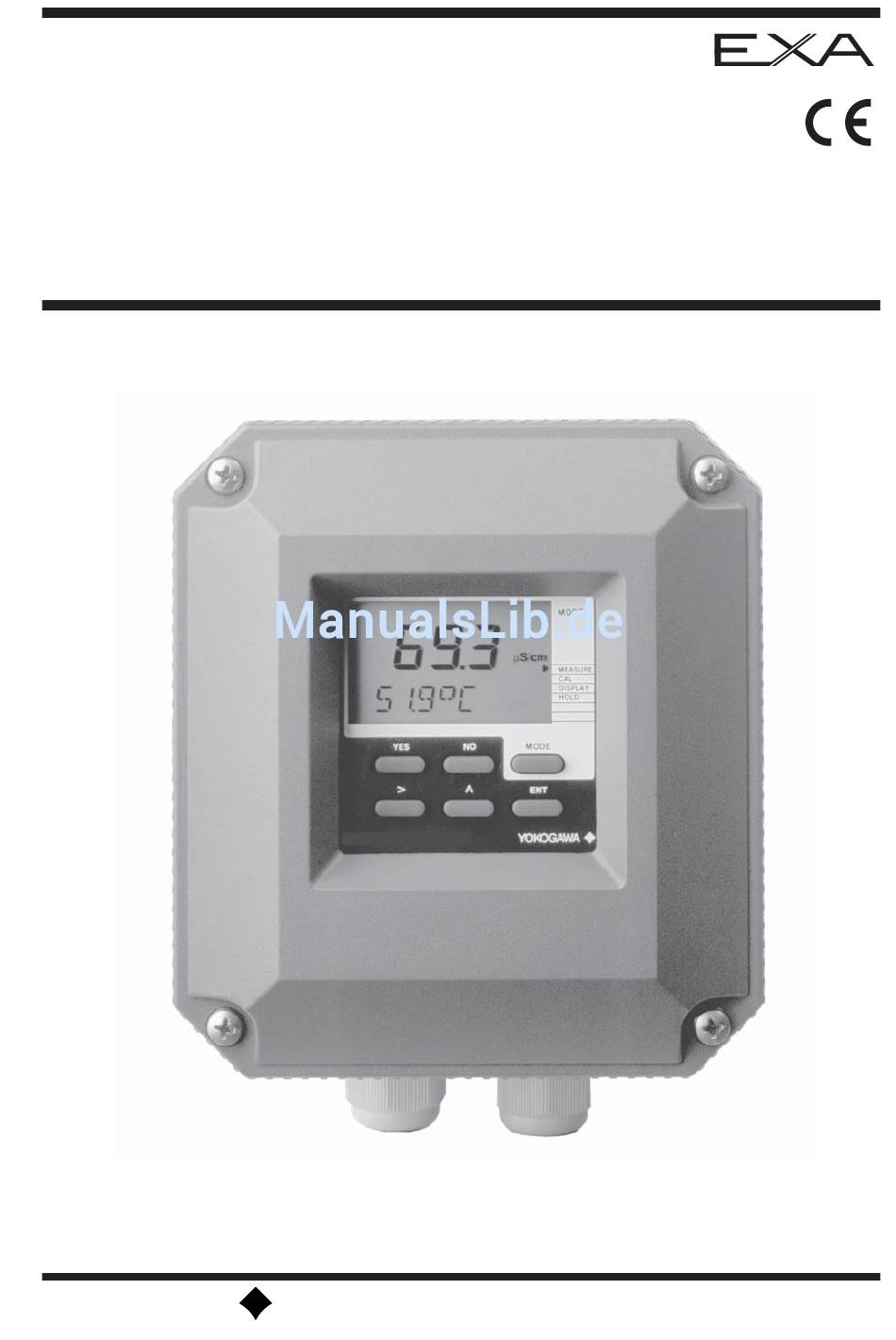

Bedienungs-
anleitung
YOKOGAWA
Typ ISC202G(S)
Messumformer für die
induktive Leitfähigkeitsmessung
IM 12D8B3-D-E
7. Ausgabe
Inhaltsverzeichnis
loading

Verwandte Anleitungen für YOKOGAWA ISC202GS

Inhaltszusammenfassung für YOKOGAWA ISC202GS

  • Seite 1 Bedienungs- Typ ISC202G(S) Messumformer für die anleitung induktive Leitfähigkeitsmessung YOKOGAWA IM 12D8B3-D-E 7. Ausgabe...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS VORWORT 1 EINLEITUNG UND ALLGEMEINE BESCHREIBUNG....... . . 1-1 1.1 Prüfung des Geräts .
  • Seite 4 5.3.4 Funktionen des mA-Ausgangs ..........5-18 5.3.5 Anwenderschnittstelle .

  • Seite 5: Vorwort

    Rate zu ziehen. Beschädigungen durch Abnutzung und Verschleiß, unsachgemäße Wartung, Korrosion oder durch Auswirkungen chemischer Prozesse sind von dieser Gewährleistung ausgeschlossen. Im Garantiefall sind die defekten Teile zur Reparatur oder zum Ersatz (im Ermessen von Yokogawa) an die Service-Abteilung der betreffenden Verkaufsorganisation zu senden (portofrei). Die folgenden Informationen müssen im Begleitbrief der zurückgesendeten Teile enthalten sein:...

  • Seite 7: Einleitung Und Allgemeine Beschreibung

    Einleitung und allgemeine Beschreibung 1-1 1 EINLEITUNG UND ALLGEMEINE BESCHREIBUNG Der EXA 202 von Yokogawa ist ein 2-Leiter-Messumformer, der für industrielle Prozessüberwachung, Messung und Regelan wen dungen konstruiert ist. Diese Bedienungsanleitung enthält alle notwendigen Informationen für die In stallation, die Inbetriebnahme, die Bedienung und die korrekte Wartung der Einheit.

  • Seite 8: Einsatzbereich

    Sie, wenn Sie diese Bedienungsanleitung zusammen mit der Bedienungsanleitung für den betref- fenden Sensor lesen. Der EXA wurde von Yokogawa entworfen und gebaut, um die CE-Normen zu erfüllen, damit sich der Anwender selbst in den anspruchsvollsten industriellen Installationen auf kon ti nuierliche genaue Leistungen verlassen kann.

  • Seite 9: Technische Daten

    Technische Daten 2-1 2 TECHNISCHE DATEN G. Übertragungsbereich - Leitfähigkeit Minimale Spanne 1 μS und ≥ 10 % 2.1 Allgemeine technische Daten des oberen Wertes (20 mA); Maximale A. Eingangsspezifikationen: Spanne 1999 mS/cm. Ein induktiver Leitfähigkeitssensor und H. Serielle Kommunikation ein Temperaturfühler.
  • Seite 10 2-2 Technische Daten T. HART-Spezifikationen L. Kalibrierung Manuelle Kalibrierung, Eingabe vorher gemessener Daten (Zellkonstante) Minimaler Leiterdurchmesser: 0,51 mm, 24 AWG. Maximale Kabellänge: 1500 m. M. Logbuch Software-Aufzeichnung wichtiger Er eig- Weitere Einzelheiten siehe Techni sche nisse und Diagnosedaten. Daten von HART. N.

  • Seite 11: Typ- Und Zusatzcodes

    Technische Daten 2-3 2.2 Typ- und Zusatzcodes Typcode Zusatzcode Optionscode Beschreibung ISC202G Messumformer für induktive Leitfähigkeitsmessung, allgemeine Ausführung Ausführung mit Analogausgang (+HART) ® mit FOUNDATION Fieldbus mit Profibus PA Immer E Optionen Sonnenschutzdach Rohr- und Wandmontagesatz /SCT Messstellenschild aus Edelstahl Kalibrierzertifikat Typcode Zusatzcode...
  • Seite 12 2-4 Technische Daten IM 12D7B3-D-E...
  • Seite 13 Technische Daten 2-5 IM 12D7B3-D-E...
  • Seite 14 2-6 Technische Daten IM 12D7B3-D-E...
  • Seite 15 Technische Daten 2-7 IM 12D7B3-D-E...
  • Seite 16 2-8 Technische Daten IM 12D8B3-D-E...
  • Seite 17 Technische Daten 2-9 IM 12D8B3-D-E...
  • Seite 18 2-10 Technische Daten IM 12D8B3-D-E...
  • Seite 19 Technische Daten 2-11 IM 12D8B3-D-E...
  • Seite 20 2-12 Technische Daten IM 12D7B3-D-E...

  • Seite 21: Installation Und Verdrahtung

    Installation und Verdrahtung 3-1 3 INSTALLATION UND VERDRAHTUNG 3.1 Installation und Abmessungen 3.1.1 Installationsort Der EXA-Messumformer ist wetterbeständig und kann innen oder im Freien installiert werden. Er sollte jedoch so nah wie möglich beim Sensor montiert werden, um große Kabellängen zwischen Sensor und Messumfor mer zu vermeiden.
  • Seite 22 3-2 Installation und Verdrahtung Wandmontage Rohrmontage Rohrmontage (senkrecht) (waagrecht) (2,20) 2x ø6,6 (0,26) 4x ø10 (0,4) (3,6) (4,5) (2,75) 2” ND.-Rohr OPTION/U: Universeller Rohr-/Wandmontagesatz Abbildung 3-3. Wand- und Rohrmontage Abbildung 3-4. Innenansicht des EXA-Verdrahtungsfachs IM 12D7B3-D-E...

  • Seite 23: Vorbereitung

    Installation und Verdrahtung 3-3 3.2 Vorbereitung Siehe Abbildung 3-4. Die Anschlüsse für die Spannungsversorgung/den Ausgang und die Sensoran schlüs- se sollten gemäß Abbildung auf Seite 3-6 ausgeführt werden. Die Anschlüsse sind zur einfacheren Montage steckbar ausgeführt. So öffnen Sie den EXA ISC202 für die Verdrahtung: 1.

  • Seite 24: Sensorverdrahtung

    3-4 Installation und Verdrahtung Computer Handterminal HOLD FAIL MODE MEASURE C A L DISPLA Y YES N O H O L D MODE Ausgang/ Eingang Versorgung 2,5 oder 10 m Spannungs- versorgung Stromausgang Verteiler mA-Ausgang Sicherheitsbarriere, Sensoren nur für ISC202S 1 0 0 1 8 0 Recorder...

  • Seite 25: Installation In Explosionsgefährdeten Bereichen, Nicht-Zündfähige Ausführung

    Installation und Verdrahtung 3-5 – Installation von Sensoren (in Zone 0 oder 1): In der Regel verfügt ein Verteiler mit Eingangs-/Ausgangsisolation nicht über einen externen Erdungsan- schluss. Ist doch ein Erdungsanschluss am Verteiler und der externe Erdungsanschluss des Messum- formers ist an Schutzerde angeschlossen, darf die Abschirmung des 2-Leiter-Kabels NICHT ebenfalls am Verteiler geerdet werden.

  • Seite 26: Sensorverdrahtung

    3-6 Installation und Verdrahtung 3.5 Sensorverdrahtung Siehe Abbildung 3-7, die die Zeichnungen für die Sensorverdrahtung enthält. Um Sensoren mit fest angebrachten Kabeln anzuschließen, schließen Sie einfach die mit Nummern versehe- nen Kabelenden an die Klemme mit der entsprechenden Nummer im Gerät an. Thermistor (Temperatursensor) Sekundärspule Primärspule...

  • Seite 27: Andere Sensorsysteme

    Wo eine geeignete Installation unter Verwendung der Standardkabel zwischen Sensoren und Messumformer nicht möglich ist, kann ein Verteilerkasten und ein Verlängerungskabel verwendet werden. Dafür sollten der BA10-Verteilerkasten und das WF10-Verlängerungskabel von Yokogawa verwendet werden. Diese Produkte sind auf einem sehr hohen Qualitätsniveau gefertigt und erforderlich, damit die Spezifikationen des Systems eingehalten werden können.

  • Seite 28: Anschlüsse Für Induktive Leitfähigkeitssensoren

    3-8 Installation und Verdrahtung > Anschlüsse für induktive Leitfähigkeitssensoren A-15 B-16 C-13 D-17 E-11 F-12 S-14 Temp. IM 12D7B3-D-E...
  • Seite 29 Installation und Verdrahtung 3-9 Das Verlängerungskabel ist als Meterware oder vorgefertigt in bestimmten Längen erhältlich. Wenn Meterware auf die gewünschte Länge zugeschnitten wird, sind die Kabelenden wie folgt zu bearbeiten. Bearbeitung der Kabelenden beim WF10-Kabel. 1. Schieben Sie 3 cm Schrumpfschlauch (9 x 1,5) über das fertigzustellende Kabelende. 2.

  • Seite 31: Bedienung; Anzeigefunktionen Und Einstellung

    Bedienung 4-1 4 BEDIENUNG; ANZEIGEFUNKTIONEN UND EINSTELLUNG 4.1 Bedieneroberfläche Dieses Kapitel gibt einen Überblick über die Arbeitsweise der EXA-Bedieneroberfläche. Die grundsätzlichen Ver fah ren für den Zugang zu den drei Bedienebenen werden kurz beschrieben. Für eine Schritt-für-Schritt- Be schrei bung der Dateneingabe siehe entsprechenden Abschnitt dieser Bedienungsanleitung. Abbildung 4-1 zeigt die EXA-Bedieneroberfläche.

  • Seite 32: Erläuterung Der Bedientasten

    4-2 Bedienung „Fail“-Anzeige „Hold“-Anzeige f. Ausgang Anzeige der Menüpunkte Einheiten MODE HOLD FAIL Hauptanzeige Menü der Inbetrieb- nahmefunktionen Meldungsanzeige MEASURE OUTPUT DISPLAY SET HOLD YES NO HOLD TEMP SERVICE Aufforderungen zur Zugangstaste für den Tastenbetätigung Inbetriebnahmemodus MODE Wahltasten YES : Einstell. akzeptieren : Einstellung ändern Einstelltasten >...

  • Seite 33: Passwörter Einstellen

    Bedienung 4-3 4.3 Passwörter einstellen 4.3.1 Passwortschutz Mit Service-Code 52 können EXA-Anwender einen Passwortschutz für alle drei Bedienebenen oder für eine oder zwei der drei Ebenen einstellen. Diese Einstellung sollte erfolgen, nachdem die Ersteinstellungen bei der Inbetriebnahme des Geräts ausgeführt wurden. Die Passwörter sollten dann für die spätere Verwendung an einem sicheren Ort aufbewahrt werden.

  • Seite 35: Parametereinstellung

    Parametereinstellung 5-1 5 PARAMETEREINSTELLUNG 5.1 Wartungsbetrieb 5.1.1 Einführung Der Standardbetrieb der EXA-Geräte schließt die Verwendung des Wartungs- (oder Normal-) Betriebs zum Einstellen einiger Parameter ein. Der Zugang zum Wartungsbetrieb ist möglich über die sechs Tasten, die durch das flexible Fenster in der Geräteabdeckung betätigt werden können.

  • Seite 36: Manuelle Kalibrierung Zur Bestimmung Der Zellkonstanten (C.c.)

    5-2 Parametereinstellung 5.1.2 Manuelle Kalibrierung zur Bestimmung der Zellkonstanten (C.C.) Zu DISP1 Leitfähigkeitswert der Stichprobe bei Referenztemperatur eingeben (Wenn HOLD freigegeben zu HOLD, sonst zum Messbetrieb) IM 12D8B3-D-E...

  • Seite 37: Anzeige Einer Zweiten Anzeigenzeile (Zum Ersten Kompensierten Leitfähigkeitswert Gehörig)

    Parametereinstellung 5-3 5.1.3 Anzeige einer zweiten Anzeigenzeile (zum ersten kompensierten Leitfähigkeitswert gehörig) DISP.2, wenn TEMP.2 = TEMP.1 (Abschnitt 5.2.4, 5.2.5) HOLD, falls freigegeben CALIB HOLD Zum Messbetrieb Nur, falls in Service- Code 55 freigegeben HOLD IM 12D7B3-D-E...

  • Seite 38: Anzeige Einer Zweiten Anzeigenzeile (Zum Zweiten Kompensierten Leitfähigkeitswert Gehörig)

    5-4 Parametereinstellung 5.1.4 Anzeige einer zweiten Anzeigenzeile (zum zweiten kompensierten Leitfähigkeitswert gehörig) HOLD, falls freigegeben CALIB Zum Messbetrieb Zweiter Leitfähigkeits- wert IM 12D8B3-D-E...

  • Seite 39: Manuelle Aktivierung Von Hold

    Parametereinstellung 5-5 5.1.5 Manuelle Aktivierung von HOLD Zu CALIB YES: Gerät in HOLD-Betrieb Gerät nicht in HOLD-Betrieb (zur Messung) Diese Option steht nur zur Verfügung, wenn die Aktivierung von HOLD gemäß Abschnitt 5.2 freigegeben ist. IM 12D8B3-D-E...

  • Seite 40: Inbetriebnahme-Modus

    5-6 Parametereinstellung 5.2 Inbetriebnahme-Modus Um mit dem EXA ISC202 Spitzenleistungen zu erzielen, muss er für jede kundenspezifische Anwendung individuell eingestellt werden. Ausgangsbereiche : Der mA-Ausgang ist standardmäßig auf 0 - 1000 mS/cm eingestellt. Für eine gesteigerte Auflösung in stabileren Messprozessen kann es wünschenswert sein, beispielsweise einen Messbereich von 0-100 μS/cm zu wählen.
  • Seite 41 Parametereinstellung 5-7 Es folgen nun bildhafte Beschreibungen von typischen Tastenfolgen für jede Parameter-Einstell-Funktion. Indem der Anwender einfach den Aufforderungen folgt, die YES/NO-Tasten und Pfeiltasten zu drücken, kann er sich durch die Einstellverfahren für Bereiche, Hold- und Servicefunktionen bewegen. MODE MEASURE OUTPUT DISPLAY SET HOLD...

  • Seite 42: Lineare Ausgabe (Bereich)

    5-8 Parametereinstellung 5.2.1 Lineare Ausgabe (Bereich) (zu HOLD) YES NO Hinweis: 0 % entspricht 4 mA 100 % entspricht 20 mA IM 12D7B3-D-E...

  • Seite 43: Hold

    Parametereinstellung 5-9 5.2.2 HOLD (zu TEMP.1) Hier wird HOLD freigegeben oder gesperrt: Wenn HOLD freigegeben ist: • Der Ausgang des Messumformers wird auf HOLD (Haltezustand) gesetzt, wenn das Wartungs-, Inbetriebnahme- oder Service-Menü aufgerufen wird. • Beim Verlassen eines der o.g. Menüs wird der Bediener gefragt, ob der Halte- zustand aktiviert bleiben sollen.

  • Seite 44: Temperaturkompensation

    5-10 Parametereinstellung 5.2.3 Temperaturkompensation Weshalb Temperaturkompensation? Die Leitfähigkeit einer Lösung hängt sehr stark von der Temperatur ab. Typischerweise ändert sich für eine Temperaturänderung von 1°C die Leitfähigkeit der Lösung um ungefähr 2%. Die Auswirkung der Temperatur variiert von Lösung zu Lösung und wird von verschiedenen Faktoren be stimmt wie z.B.
  • Seite 45 Parametereinstellung 5-11 Berechnungsbeispiel Berechnen Sie den Temperaturkoeffizienten einer Flüssigkeit aus den folgenden gegebenen Daten: Leitfähigkeit 124,5 μS/cm bei einer Temperatur von 18,0 °C und Leitfähigkeit 147,6 μS/cm bei einer Temperatur von 31,0 °C. Das Einsetzen der Werte in die Formel führt zum folgenden Ergebnis: 147,6 –...

  • Seite 46: Temperaturkompensation Für Ersten Leitfähigkeitswert

    5-12 Parametereinstellung 5.2.4 Temperaturkompensation für ersten Leitfähigkeitswert (Zu TEMP.2) IM 12D7B3-D-E...

  • Seite 47: Temperaturkompensation Für Zweiten Leitfähigkeitswert

    Parametereinstellung 5-13 5.2.5 Temperaturkompensation für zweiten Leitfähigkeitswert (Zu SERV) IM 12D7B3-D-E...

  • Seite 48: Service-Codes

    5-14 Parametereinstellung 5.3 Service-Codes 5.3.1 Parameterspezifische Funktionen Code 3 C.C. Geben Sie die im Werk kalibrierte Zellkonstante ein, die auf dem Typenschild oder dem fest angebrachten Kabel aufgedruckt ist. Dadurch kann auf die Kalibrierung verzichtet werden. Es können Werte zwischen 0,2 und 50,0 /cm eingegeben wer- den.
  • Seite 49 Parametereinstellung 5-15 Code Anzeige Funktion Einzelheiten der Funktion Standardwert Parameterspezifische Funktionen *C.C. Zellkonstante einstellen -Taste zum Setzen 1.88 des Werts in Hauptanz. *AIR1 Nullkalibrierung Nullkalibrierung, trockene Zelle angeschl. *START YES drücken, um Auswahl zu bestätigen *„WAIT“ YES zum Starten, nach kurzer Anzeige *END von „WAIT“...

  • Seite 50: Temperaturkompensationsfunktionen

    5-16 Parametereinstellung 5.3.3 Temperaturkompensationsfunktionen Code 20 T.R.°C Wählen Sie eine Temperatur, auf die die gemessene Leitfähigkeit (oder der spe- zi fische Widerstand) kompensiert werden soll. Normalerweise werden 25°C ver- wen det, deshalb wurde diese Temperatur als Standardwert gewählt. Einstellungs- grenzen sind hier -30 bis 150°C. Falls T.UNIT in Code 11 auf °F gesetzt ist, beträgt der Standardwert 77°F und die Einstellungsgrenzen sind -22 - 302°F.
  • Seite 51 Parametereinstellung 5-17 Code Anzeige Funktion Einzelheiten der Funktion Standardwert Temperaturkompensationsfunktionen ENT -Taste einstellen *T.R.°C Referenztemp. setzen Wert mit 25 °C *T.C.1 Temperaturkoeffizient 1 Kompensationsfaktor einstellen, 2,10 % setzen falls er in 5.2.5 auf TC gesetzt ist pro °C ENT -Taste einstellen Wert mit *T.C.2 Temperaturkoeffizient 2 Kompensationsfaktor einstellen,...

  • Seite 52: Funktionen Des Ma-Ausgangs

    5-18 Parametereinstellung 5.3.4 Funktionen des mA-Ausgangs Code 31 OUTP.F Beim ISC202 kann der Ausgang proportional zum Eingangssignal gewählt werden, oder es kann zur Linearisierung eine Tabelle mit 21 Stützpunkten konfiguriert werden. Geben Sie die Tabellen-Linearisierung in Code 31 frei und konfigurieren Sie die Tabelle mit Code 35. Code 32 BURN Diagnose-Fehlermeldungen können ein Problem signalisieren, indem ein...
  • Seite 53 Parametereinstellung 5-19 Code Anzeige Funktion Einzelheiten der Funktion Standardwert Funktionen der mA-Ausgänge nicht verwendet *OUTP.F mA-Ausgangsfunkt. linear Linear Tabelle *BURN „Durchbrennen“ kein Durchbrennsignal Keins Burnout-Signal am Bereichsanfang Burnout-Signal am Bereichsende Impuls-Burnout-Signal 33, 34 nicht verwendet *TABLE Ausgangstab. für mA Linearisierungstabelle für mA in 5%- Schritten.

  • Seite 54: Anwenderschnittstelle

    5-20 Parametereinstellung 5.3.5 Anwenderschnittstelle Code 50 *RET. Ist „Auto return“ (automatischer Rücksprung) freigegeben, kehrt der Messum for- mer von jedem Punkt der Konfigurationsmenüs zum Messbetrieb zurück, wenn für mehr als 10 Minuten keine Taste betätigt wird. Code 52 *PASS Um den Zugang zur Gerätekonfiguration einzuschränken, können für alle drei Zugriffsebenen Passwörter vergeben werden.
  • Seite 55 Parametereinstellung 5-21 Code Anzeige Funktion Einzelheiten der Funktion Standardwert Anwenderschnittstelle *RET Automat. Rücksprung Autom. Rücksprung zum Messbetrieb AUS 0 Autom. Rücksprung zum Messbetrieb EIN nicht verwendet *PASS Passwort Passwort für Wartungsbetrieb AUS 0.0.0 Aus Hinweis: # = 0 - 9, wo- Passwort für Wartungsbetrieb EIN bei 0 = kein Passwort Passwort für Inbetriebnahmemodus AUS 1=111, 2=333, 3=777 Passwort für Inbetriebnahmemodus EIN...

  • Seite 56: Kommunikationseinstellungen

    5-22 Parametereinstellung 5.3.6 Kommunikationseinstellungen Code 60 *COMM. Die Einstellung sollte entsprechend dem am Ausgang angeschlossenen Kom- munikationsgerät vorgenommen werden. Die Kommunikation kann auf HART (oder den PH201*B-Verteiler, nur japanischer Markt) eingestellt werden. *ADDR. Bitte wählen Sie für die Punkt-zu-Punkt-Verbindung mit dem 4-20 mA-Ausgang Adresse 00.
  • Seite 57 Parametereinstellung 5-23 Code Anzeige Funktion Einzelheiten der Funktion Standardwert Kommunikationseinstellungen *COMM. Kommunikation Kommunikation ausschalten Kommunikation einschalten PH201*B-Kommunikation einschalten Schreiben durch Komm. freigegeben schreib. Schreiben durch Komm. gesperrt freigeg. *ADDR. Netzwerk-Adresse Adresse 00 bis 15 einstellen *HOUR Uhreinstellung Auf aktuelles Datum und aktuelle Uhrzeit ENT einstellen *MINUT mit den Tasten...

  • Seite 59: Kalibrierung

    Die Kalibrierung von Geräten zur Messung der Leitfähigkeit oder des spezifischen Widerstandes ist norma- lerweise nicht erforderlich, da Yokogawa eine Vielzahl von Sensoren liefert, die werksseitig kalibriert sind, rückführbar auf NIST-Normen. Die Werte der Zellkonstanten sind normalerweise auf dem Kopf des Sensors oder dem integrierten Sensorkabel angegeben.

  • Seite 60: Kalibrierverfahren

    6-2 Kalibrierung 6.2 Kalibrierverfahren MODE MEASURE DISPLAY HOLD MODE Drücken Sie die MODE-Taste CALIB wird angezeigt, und das Tastensymbol YES/NO blinkt Stellen Sie den Sensor in die Normlösung und drücken Sie YES Stellen Sie den Wert mit den Tasten ein. Wählen Sie die Stelle mit und erhöhen Sie den Wert mit Wenn der korrekte Wert angezeigt wird, übernehmen Sie ihn mit der ENT-Taste.

  • Seite 61: Wartung

    Das EXA-Gerät enthält eine Lithiumbatterie zur Aufrechterhaltung der Uhrenfunktion, wenn die Spannungs- versorgung abgeschaltet wird. Diese Batterie ist alle 5 Jahre auszutauschen (oder wenn sie entladen ist). Wenden Sie sich wegen Ersatzteilen und Anweisungen an den nächstgelegenen Yokogawa Kundendienst. 7.2 Regelmäßige Wartung des Sensors HINWEIS: Die hier aufgelisteten Wartungsratschläge sind absichtlich nur sehr allgemeiner Art.

  • Seite 63: Fehlersuche

    Fehlersuche 8-1 8 FEHLERSUCHE 8.1 Einleitung Der EXA ISC202 ist ein von einem Mikroprozessor gesteuerter Analysator, der kontinuierlich Selbst dia- gnosen durchführt, um sicherzustellen, dass er ordnungsgemäß arbeitet. Wird ein Fehler festgestellt, wird dieser sofort gemeldet. Fehler werden in der Anzeige mit einem Fehlercode dargestellt. Im Anschluss befin- det sich eine detaillierte Tabelle der Fehlercodes mit den möglichen Ursachen und Abhilfemaßnahmen.

  • Seite 64: Fehlermeldungen Und Erläuterungen

    Sensor austauschen Nullkalibrierung in Luft nicht möglich Zu hoher Nullwert Sensor austauschen E10* EEPROM-Schreibfehler Software-Problem Erneut versuchen, falls erfolglos, mit Yokogawa in Verb. setzen Temperaturjustierung unmöglich Abnormaler Leitungswiderstand Überprüfen; siehe 5.3.2 Ausgangsspanne zu klein Max. Nullpunktunterdrückung ist 90% Siehe 5.2.1 Temperaturkompensationsspanne zu klein Min.

  • Seite 65: Ersatzteile

    Ersatzteile 10-1 10 ERSATZTEILE 10.1 Teileliste Position Beschreibung Teilenr. Frontabdeckung einschl. Dichtung und 4 Befestigungsschrauben (M4 x 20) K1542JZ Fenster K1542JN Interne Baugruppen (Normalausführung) K1544DV Digital- / Anzeigeplatine K1544DU Haupt-(Eingangs-)Baugruppe (Normalausführung) K1544TK Flachbandkabel K1544PH EPROM K1544BM Lithiumzelle (Batterie) K1543AJ Klemmen (Dreierblock) K1544PF Gehäuse (mA-Version) K1542JL...

  • Seite 67: Anhang

    Anhang 11-1 11 ANHANG 11.1 Anwendereinstellungen für nichtlineare Ausgangstabelle (Code 31 und 35) Wert des Ausgangssignals S/cm S/cm S/cm Ausgang 4-20 04,0 04,8 05,6 06,4 07,2 08,0 08,8 09,6 10,4 11,2 12,0 12,8 13,6 14,4 15,2 16,0 16,8 17,6 18,4 19,2 20,0 11.2 Vom Anwender eingegebene Matrixdaten (Code 23 bis 28)

  • Seite 68: Matrixdatentabelle (Wählbar In Code 22)

    11-2 Anhang 11.3 Matrixdatentabelle (vom Anwender wählbar in Code 22) Matrix, Lösung Temp.( ºC) Daten 1 Daten 2 Daten 3 Daten 4 Daten 5 Schwefelsäure (1) H 2 SO 4 33,8 mS 63,5 mS 95,0 mS 124,5 mS 154,0 mS 0,5 –...

  • Seite 69: Konfigurations-Checkliste Für Den Isc202

    Anhang 11-3 11.4 Konfigurations-Checkliste für den ISC202 Primäre Auswahl Standard- Alternative Referenz Menü oder Einstellung Abschnitt Service-Code Messung Leitfähigkeit 1. Temp-kompensat. NaCl in Wasser fester T.-koeffizient, Matrix 5.2.3 Inbetriebnahme 2. Temp-kompensat. NaCl in Wasser fester T.-koeffizient, Matrix (inaktiv) 5.2.4 Inbetriebnahme Anzeige in 2.

  • Seite 70: Menüstruktur Der Gerätebeschreibung (Dd; Device Description)

    11-4 Anhang 11.6 Menüstruktur der Gerätebeschreibung (DD; Device Description) Die Gerätebeschreibung (DD) ist von Yokogawa oder der HART-Foundation erhältlich. In der Darstellung unten finden Sie ein Beispiel für die Struktur des „ON LINE“-Menüs. In der vorliegenden Bedienungs anlei- tung wird nicht der Betrieb mit dem Handterminal (HHT) beschrieben. Zu Einzelheiten bezüglich der Bedie- nung siehe Bedienungsanleitung und Online-Hilfe des HHT.

  • Seite 71: Prüfzertifikat

    Anhang 11-5 12 PRÜFZERTIFIKAT Prüf- Serie EXA Zertifikat Modell ISC202 Messumformer für die induktive Leitfähigkeitsmessung 1. Einleitung Dieses Prüfverfahren betrifft den Leitfähigkeits-Messumformer ISC202. Eine eindeutige Serien nummer des Instruments ist im nichtflüchtigen Speicher gespeichert. Jedesmal, wenn der Messumformer eingeschaltet wird, wird die Seriennummer in der Anzeige angezeigt. Nachfolgend finden Sie ein Beispiel: Eindeutige Nummer F70.00 Produktionslinien-Nr.
  • Seite 72 11-6 Anhang Prüfgeräten reproduziert werden: 1. Eine Widerstandsdekade (Widerstandsdekade 1 in Abb.) zur Simulation des Temperaturfühlers. Bei allen Prüfungen werden 25 °C (77 °F) simuliert. 2. Eine zweite Widerstandsdekade (Widerstandsdekade 2 in Abb.) zur Simulation des Leitfähigkeitsein- gangs. Empfohlen wird eine Dekade mit 1 Ω-Schritten von 125 Ω bis 188 kΩ (Genauigkeit 0,1 %). 3.
  • Seite 73 Qualitätssicherung 12-3 IM 12D8B3-D-E...

  • Seite 75: Software-Revisionsübersicht

    13 Software-Revisionsübersicht Softwareänderungen des ISC202 13.1 Änderungen in Software-Release 1.1 - Die Bereichsgrenzen für die Kalibrierung wurden erweitert. 13.2 Änderungen in Software-Release 1.2 - Die obere Bereichsgrenze für die Zellkonstante (C.C.) wurde auf 50,0/cm erweitert. - Der Temperaturbereich des ISC202 wurde auf -30 bis 150 °C erweitert. - Die obere Bereichsgrenze für die Zellkonstante (C.C.) wurde für Ex-Situ-Sensoren auf 50,0/cm erweitert.
  • Seite 76 Tel. (81)-422-52-5535 Fax (1)-770-251-2088 www.yokogawa.de Fax (81)-422-55-1202 E-mail: info@yca.com E-mail: webinfo@mls.yokogawa.co.jp www.yokogawa.com/us Yokogawa verfügt über ein ausgedehntes Netz von www.yokogawa.com Niederlassungen. Bitte informieren Sie sich auf der euro- päischen Internetseite: YOKOGAWA EUROPE B.V. YOKOGAWA ELECTRIC ASIA Pte. Ltd. www.yokogawa.com/eu, Databankweg 20 5 Bedok South Road um eine Niederlassung in Ihrer Nähe zu finden.
