Thermalright AXP-200 Bedienungsanleitung Seite 26

Installationsanleitung:

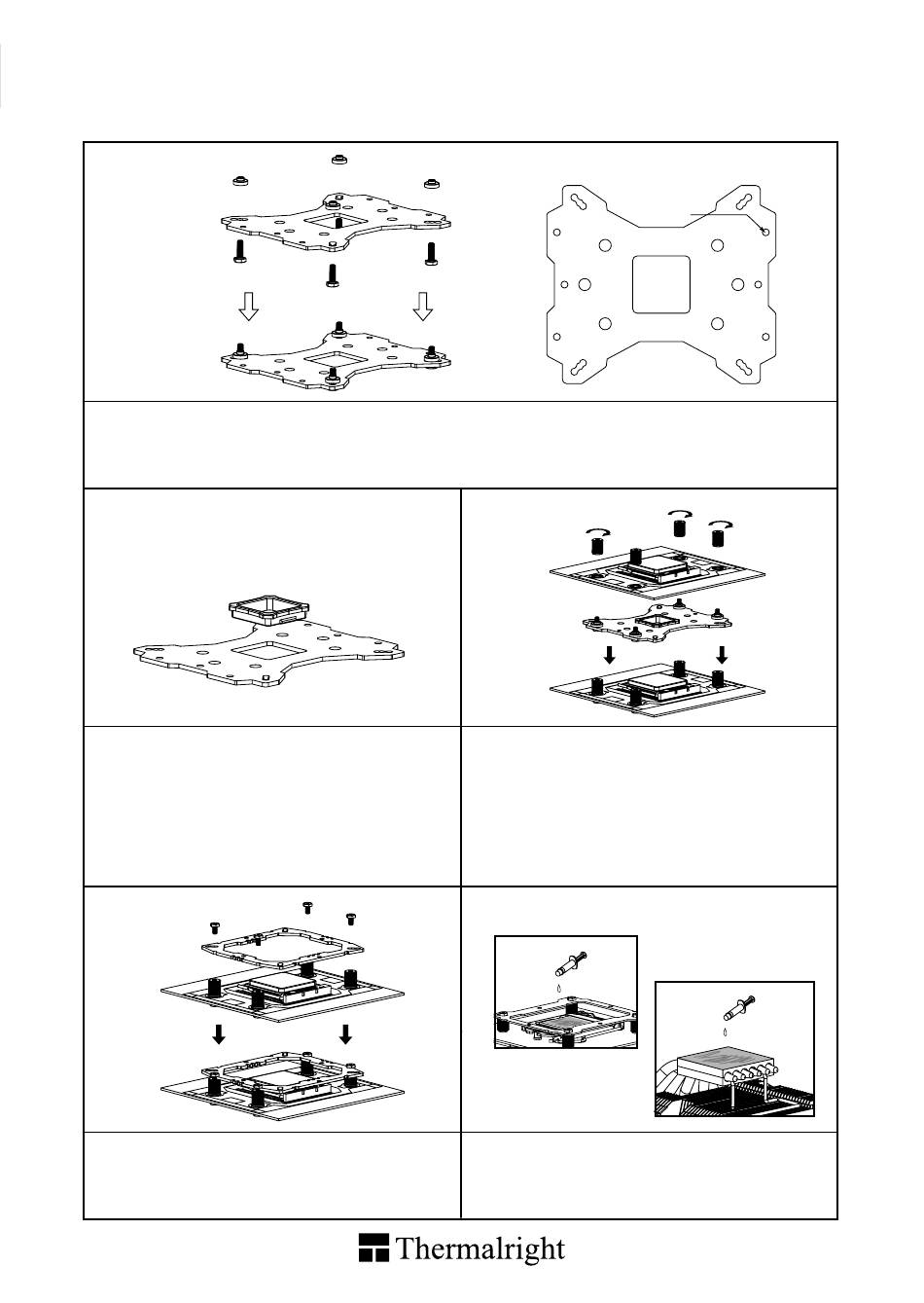

Step 1:
Achten Sie auf die für die entsprechenden AMD Prozessoren vorgesehene
Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten
durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben
(für AMD) über die hervorstehenden Gewinde.
Step 2:
Step 4:
Setzen Sie den Montagerahmen auf die
Rändelschrauben. Verwenden Sie die vier
M3L6 Schrauben, um den Montagerahmen
auf den Rändelschrauben zu befestigen.
23
Step 3:
Platzieren Sie das Mainboard von oben auf die
Backplate, so dass die hervorstehenden
Schraubengewinde durch die Löcher um den
Prozessorsockel gehen. Schrauben Sie die
beiliegenden Rändelschrauben auf die vier
Schraubengewinde. Achten Sie dabei darauf, dass
die Seite mit der Unterlegscheibe zur Backplate
zeigt.
Step 5:
Tragen Sie eine hauchdünne Schicht Chill Factro
III Wärmeleitpaste auf der Oberfläche der CPU
und auf der Unterseite des Kühlers auf.
AMD
