5. MONTAGEHINWEISE

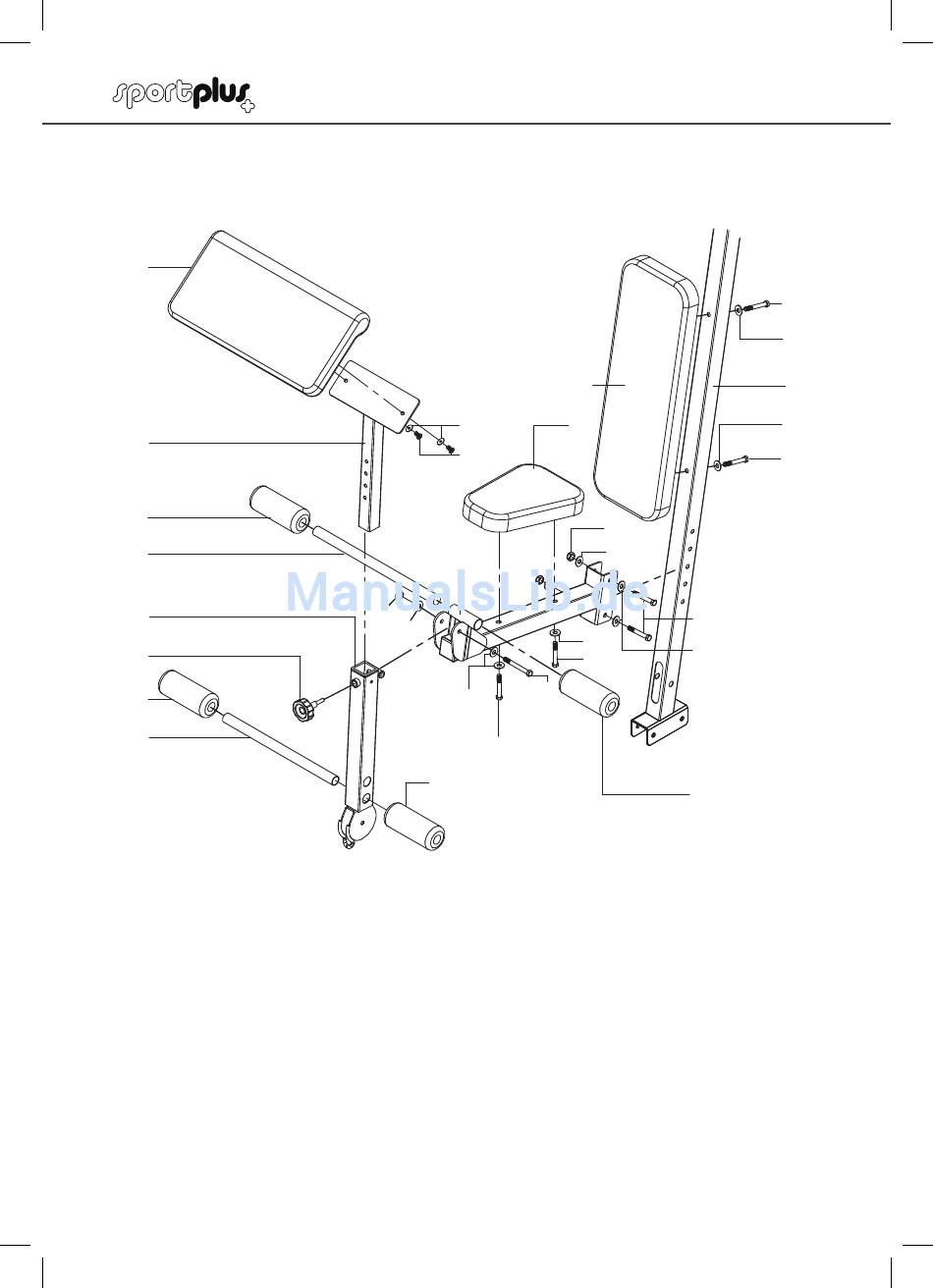

SCHRITT 2
33
25
46
24
26
48
46
23
1. Befestigen Sie das Sitzrohr (20) am vertikalen Standrohr (2). Sichern Sie mit 2 Sätzen
Schrauben (1k), Unterlegscheiben (2d) und Muttern (3d).
2. Befestigen Sie den Beinstrecker (26) am Sitzrohr (20). Sichern Sie mit je 1 Schraube (1m),
Unterlegscheibe (2d) und Mutter (3d).
3. Verbinden Sie das Bizeps-Polster (33) mit dessen Stützrohr (25). Sichern Sie mit 2 Sätzen
Schrauben (1c) und Unterlegscheiben (2c).
4. Verwendung des Bizeps-Polsters: Stecken Sie das Bizeps-Polster in den Beinstrecker (26).
Dafür müssen Sie zunächst die Stellschraube (48) entfernen. Nach dem Aufstecken des
Bizeps-Polsters befestigen Sie die Stellschraube erneut.
5. Bringen Sie die Querstangen (23, 24) und die Beinpolster (46) an.
6. Befestigen Sie das Rückenpolster (28) am vertikalen Standrohr (2) und das Sitzpolster (29)
am Sitzrohr (20). Sichern Sie mit jeweils 2 Sätzen Schrauben (1a) und Unterlegscheiben (2d).
SP-HG-015-IM-02-DE+GB+FR.indb 10
2C
1C
20
3d
2d
1m
2d
1a
46
10
28
29
3d
2d
1k
2d
2d
1a
46
1a
2d
2
2d
1a
