SOMMAIRE
1.

Description du produit

2. Désignation
3. Installation mécanique
3.1 Installation de la pompe
3.2 Connexion de l'éjecteur
3.2.1 Ejecteurs avec connexion tuyauterie en fonte
3.2.2 Ejecteurs avec connexion du tube en plastique
3.3 Montage du tuyau de refoulement
3.4 Installation du réservoir sous-pression et du contacteur
manométrique
3.4.1 Pression de pré-gonflage du réservoir sous-pression
3.4.2 Pression d'enclenchement
4. Branchement électrique
5. Mise en route
6. Maintenance
7. Protection anti gel
8. Recherche des défauts
8.1 Fault finding of pump
8.2 Recherche des défauts du système
8.2.1 Nettoyage de l'éjecteur bouché
9. Mise au rebut
Avant d'entamer les opérations d'installation, lire
avec attention la présente notice d'installation et
d'entretien. Installation and operation must comply
with local regulations and accepted codes of good
practice.
1. Description du produit
Le système est constitué d'une pompe multicellulaire de surface
CR(I) connectée à un un éjecteur immergé par l'intermédiaire de
deux tuyaux. Il est recommandé de connecter un réservoir sous-
pression et un contacteur manométrique du côté aspiration de la
pompe pour maintenir la pression requise au point de soutirage.
1
2

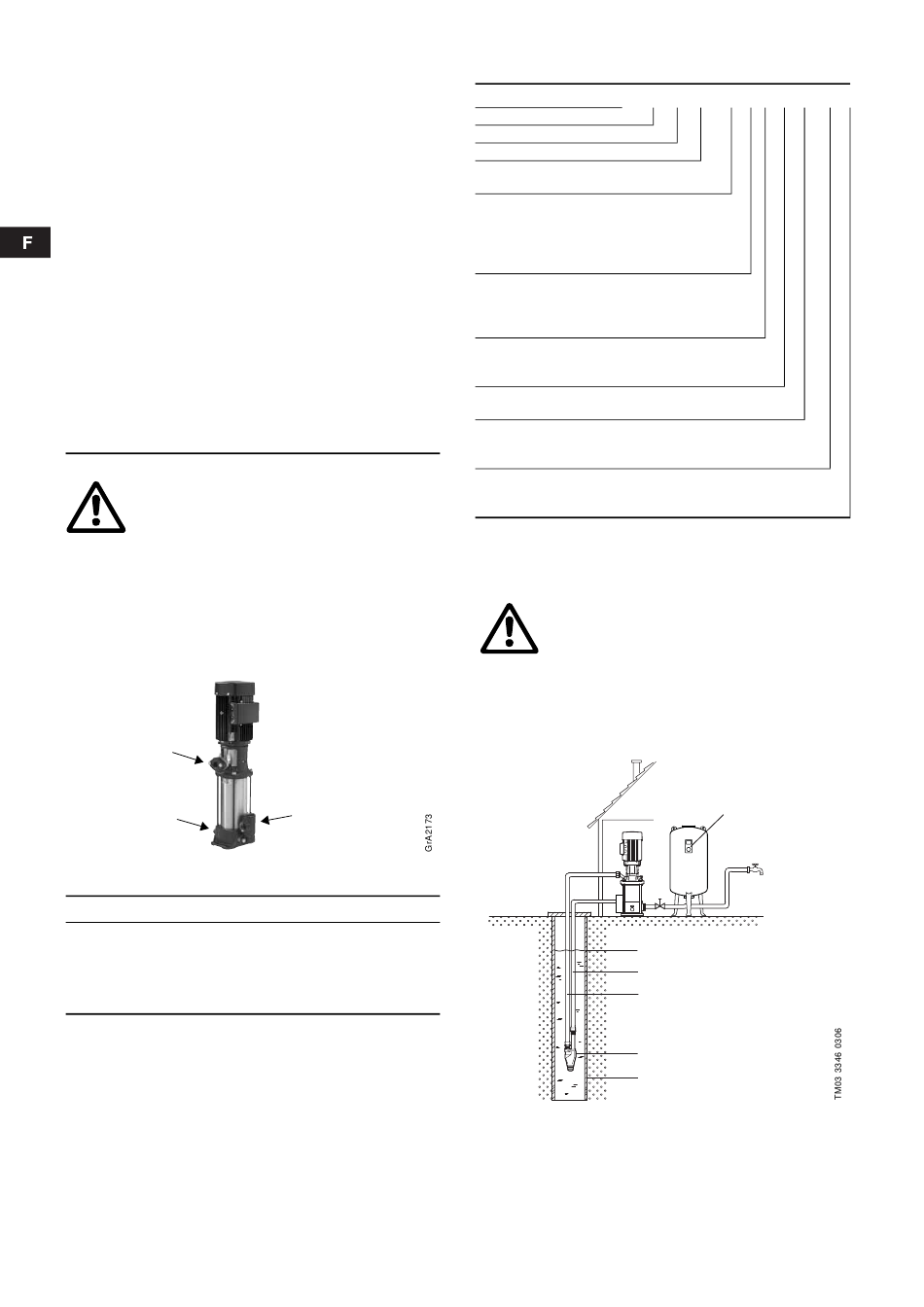

Fig. 1 Connexions de la pompe CR pour puits profond
Pos. Description
1 Connexion du tuyau d'amorçage de l'éjecteur
Connexion au réservoir sous-pression (en partie ca-
2
chée)
Connexion du bac d'amorçage à la tuyauterie mon-
3
tante
10
Page
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
3
2. Désignation
Exemple CRI
Gamme type CR, CRI
Débit nominal en m³/h
Nombre de roues
Code pour version de pompe
DW: CR, CRI pump with ejector
Code pour raccordement à la tuyauterie
A: Bride ovale
CA: FlexiClamp
F: Bride DIN
P: Raccord PJE
Code pour matériaux
A: Version de base
I: Composants immergés en acier inoxydable
1.4301/AISI 304
Code pour parties caoutchouc de la pompe
E: EPDM
V: FKM
Code pour garniture mécanique
H: Garniture à cartouche équilibrée
Code pour faces d'étanchéité
B: Carbone
Q: Carbure de silicium
Code pour parties en caoutchouc de la garniture mécanique
E: EPDM
V: FKM
Voir aussi la notice d'installation et d'entretien des pompes CR,
CRI, CRN.
3. Installation mécanique
L'installation et le fonctionnement doivent être con-
formes aux réglementations locales et faire l'objet
d'une bonne utilisation.
Avant d'effectuer l'installation, vérifier que :
• La pompe et ses composants correspondent à la commande.
• Aucune pièce visible a été endommagée.
Il est recommandé d'installer le système comme indiqué ci-des-
sous.
Niveau d'eau
Tuyau montant 1¼"
Ejecteur
Tube de forage
Fig. 2 Système de pompage pour puits profond
3.1 Installation de la pompe
La pompe doit être installée comme l'indique la notice d'installa-
tion et d'entretien des CR, CRI, CRN.
5 -13 -DW -F -I -E -H QQ E
Contacteur
manométrique
Tuyau d'amorçage 1"
