Vor der Installation ist die Montage- und
Betriebsanleitung sorgfältig durchzulesen. Die
Installation und der Betrieb muss nach den örtli-
chen Vorschriften und den Regeln der Technik
erfolgen.
1. Produktbeschreibung
Das Pumpensystem besteht aus einer trocken aufgestellten,
mehrstufigen CR(I)-Kreiselpumpe, die über zwei Rohre mit einem
im Brunnen abgesenkten und vollständig überfluteten Ejektor ver-
bunden ist. Es wird empfohlen, druckseitig einen Druckbehälter
und einen Druckschalter vorzusehen, damit an der Entnahme-
stelle immer ein ausreichender Druck anliegt.
1
2

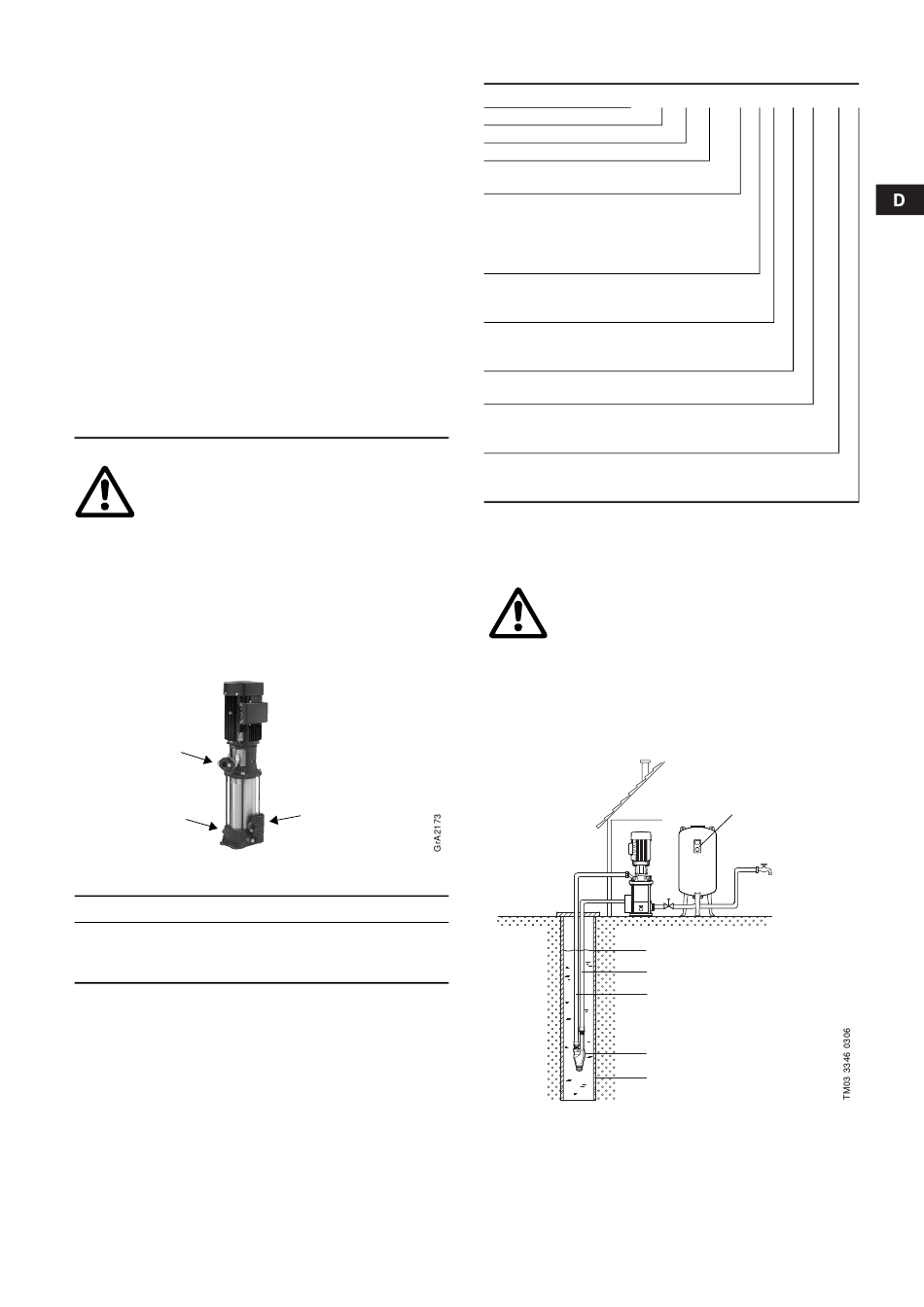

Abb. 1
Anschlüsse der CR-Tiefbrunnenpumpe
Pos.
Beschreibung
1
Anschluss für die Angießleitung des Ejektors
2
Anschluss für den Druckbehälter (teilweise verdeckt)
3
Anschluss für die Steigleitung des Ejektors
Seite
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
3
2. Typenschlüssel
Beispiel
CRI
Baureihe CR, CRI
Nennförderstrom in m³/h
Anzahl der Laufräder
Code für Pumpenausführung
DW: CR, CRI Pumpe mit Ejektor
Code für Rohranschluss
A: Ovalflansch
CA: FlexiClamp
F: DIN-Flansch
P: PJE-Kupplung
Code für Werkstoffe
A: Grundausführung
I:
Medienberührte Bauteile 1.4301/AISI 304
Code für die Elastomer-Komponenten der Pumpe
E:
EPDM
V:
FKM
Code für Wellenabdichtung
H:
Entlastete Cartridge-Dichtung
Code für Dichtungsflächen
B:
Kohlenstoff
Q: Siliziumkarbid
Code für die Elastomer-Teile der Gleitringdichtung
E:
EPDM
V:
FKM
Siehe auch Montage- und Bedienungsanleitung der CR, CRI,
CRN.
3. Mechanische Montage
Die Installation und der Betrieb muss nach den
örtlichen Vorschriften und den Regeln der Tech-
nik erfolgen.
Vor der Installation prüfen, dass
•
die Pumpe und dazugehörige Komponenten den Bestellanga-
ben entsprechen.
•
Bauteile keine sichtbaren Beschädigungen aufweisen.
Es wird empfohlen, die Pumpe wie nachfolgend gezeigt zu instal-
lieren.
Wasserspiegel
Steigleitung 1¼"
Ejektor
Brunnenrohr
Abb. 2
Pumpensystem mit Tiefbrunnenpumpe
3.1 Installation der Pumpe
Die Pumpe ist entsprechend der in den Montage- und Bedie-
nungsanleitungen der CR, CRI und CRN beschriebenen Vorge-
hensweise zu installieren.
5 -13 -DW -F -I -E -H QQ E
Druckschalter
Angießleitung 1"
7
