să indicaţi numărul de comandă complet al
supapei.
8.2

Nealimentat electric deschis

Poziţia de repaus deschisă:
Prin arcul de presiune 704 din inductorul
magnetic 705 se deschide scaunul de
precomandă 1. Prin scaunul de precomandă
deschis 1 se depresurizează fl uidul
din camera de comandă de deasupra
membranei *103 spre ieșirea supapei.
Prin scaunul de precomandă se scurge
mai mult fl uid din camera de comandă
decât poate să intre ulterior prin orifi ciul de
comandă 3 din membrană. Diferenţa de
presiune apare ridică membrana și scaunul
principal al supapei 4 se deschide.
Poziţia de comutare închisă:
După aplicarea tensiunii electrice se închide
scaunul de precomandă 1 de la inductorul
magnetic 705. Fluidul curge prin orifi ciul de
comandă 3 din membrana *103 în camera
de comandă de deasupra membranei și
deplasează membrana sprijinită pe arc în
poziţia de închidere. Presiunea de lucru
mărește forţa de închidere.
Toate piesele marcate cu * sunt cuprinse
în setul de piese de uzură respectiv. La
comandarea pieselor de schimb vă rugăm
să indicaţi numărul de comandă complet al
supapei.
9

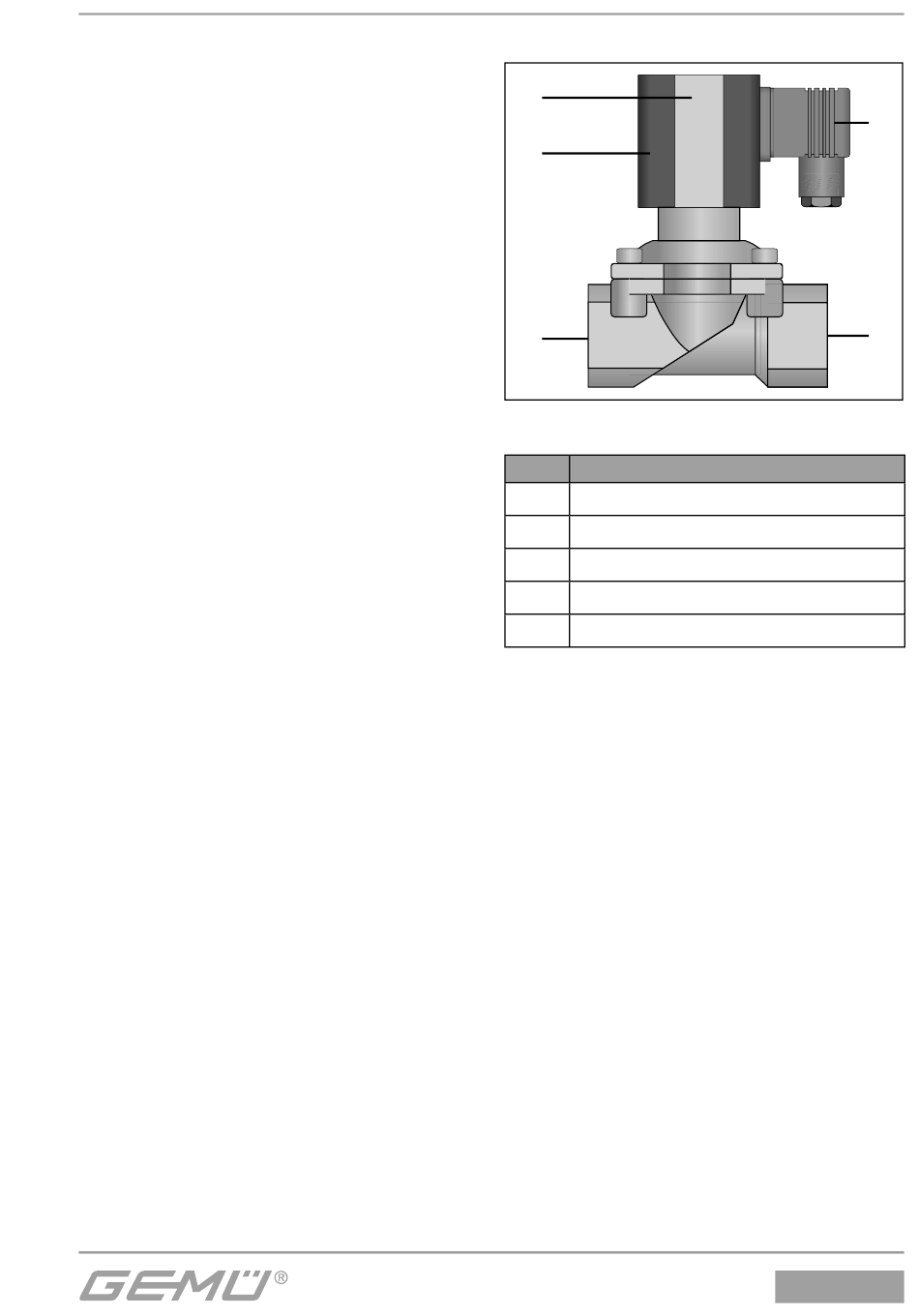

Structura aparatului

3
2
1
Structura aparatului
Poz. Denumire
1 Intrarea supapei
2 Electromagnet
3 Bridă elastică
4 Priza aparatului
5 Ieșirea supapei
23/32
4
5
