Gemü 8253 Original Einbau- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für 8253:
- Original einbau- und montageanleitung (32 Seiten) ,
- Betriebsanleitung (20 Seiten) ,
- Original einbau- und montageanleitung (32 Seiten)
Verwandte Anleitungen für Gemü 8253
Inhaltszusammenfassung für Gemü 8253
- Seite 1 8253 Magnetventil Metall, DN 8 - 50 Zawór elektromagnetyczny Metal, DN 8 - 50 ORIGINAL EINBAU- UND MONTAGEANLEITUNG INSTRUKCJA INSTALACJI I MONTAŻU 8253...
-
Seite 2: Inhaltsverzeichnis
Einhaltung daraus resultierender Schutzmaßnahmen sowie die Einhaltung 16 Hinweise ..........14 regionaler Sicherheitsbestimmungen ist der 17 EU-Konformitätserklärung ....15 Betreiber verantwortlich. 18 Konformitätserklärung ......16 Die Sicherheitshinweise berücksichtigen nicht: Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und Wartung auftreten können. 2/32 8253... -
Seite 3: Hinweise Für Service- Und Bedienpersonal
® Bei Nichtbeachtung drohen Leistungsdaten betreiben. Sachschäden. Wartungsarbeiten bzw. Reparaturen, die nicht in der Einbau- und Montageanleitung beschrieben sind, dürfen nur nach Absprache mit GEMÜ durchgeführt werden. Sicherheitsdatenblätter bzw. die für die verwendeten Medien geltenden Sicher- heitsvorschriften unbedingt beachten. 3/32 8253... -
Seite 4: Verwendete Symbole
"Technische Daten" und Angaben im Bereichen ist nur mit einer gesondert Datenblatt), bescheinigten Magnetspule (Option) baulich nicht verändert werden. zulässig. Sonderdokumentation zum Einsatz Lieferumfang in explosionsgefährdeten Bereichen beachten. Im Lieferumfang sind enthalten: Magnetventil mit Magnetspule Gerätesteckdose Einbau- und Montageanleitung 4/32 8253... -
Seite 5: Technische Daten
Hinweise Installationshinweis Achtung: Gleichstrommagnet für pulsierenden Gleichstrom ausgelegt, wie er z.B. über Brückengleichrichter erzeugt wird. Beschaltungshinweis Besondere Beschaltungen auf Anfrage. Bei Verwendung von elektronischen Schaltern und Zusatzbeschaltung ist zu beachten, dass unzulässige Restströme durch geeignete Auslegung vermieden werden. 5/32 8253... -
Seite 6: Bestelldaten
24 V AC 50 Hz Stromlos geschlossen 110 V AC 50 Hz 230 V AC 50 Hz Stromlos offen 24 V DC Bestellbeispiel 8253 6419 8253 Nennweite Gehäuseform (Code) Anschlussart (Code) Ventilkörperwerkstoff (Code) Dichtwerkstoff (Code) Steuerfunktion (Code) Anschlussspannung (Code) Netzfrequenz (Code) Optionale Ausführung (K-Nr.) -
Seite 7: Transport Und Lagerung

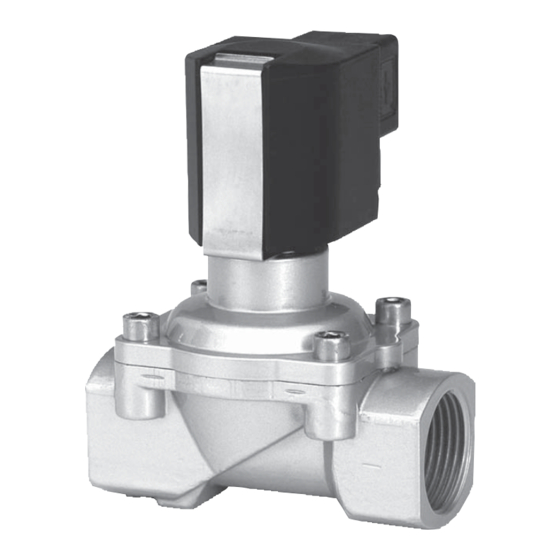

Steuerbohrung 3 in der Membran in den Steuerraum oberhalb der Das elektromagnetisch betätigte Membran und erhöht die Schließkraft. 2/2-Wege-Magnetventil GEMÜ 8253 mit Zwangsanhebung besitzt einen Ventilkörper Schaltstellung geöff net aus Messing oder Edelstahl. Alle mit dem Nach Anlegen der elektrischen Spannung Medium in Berührung kommenden Teile... -
Seite 8: Stromlos Geöff Net
Membran *103 in den Steuerraum oberhalb der Membran und bewegt die Gerätesteckdose Membran mit Federunterstützung in die Ventilausgang Schließstellung. Der Betriebsdruck erhöht die Schließkraft. Sämtliche mit * gekennzeichneten Teile sind im jeweiligen Verschleißteilsatz enthalten. Bei Ersatzteilbestellung bitte komplette Ventil-Bestell-Nr. angeben. 8/32 8253... -
Seite 9: Montage Und Betrieb
Bei zu erwartenden rückwärtigen reinigen. Strömungen entsprechende Ggf. Schmutzfänger vor Ventileingang Vorkehrungen treff en montieren. (z.B. Rückschlagventil). Schutzkappen aus Ventileingang und Ventilausgang entfernen. Magnetventil entsprechend der Durchfl ussrichtung auf Rohrleitung aufschrauben und mit geeignetem Dichtmittel abdichten. Zum Aufschrauben Schlüsselfl äche benutzen. 9/32 8253... -
Seite 10: Elektrischer Anschluss
Kabel durch Kabelverschraubung 1, geöff neten Armaturen spülen. Unterlegscheibe 2, Gummimuff e 3 durch das Gerätesteckdosengehäuse 4 führen. Korrekte Installation sicherstellen. Kabel anschließen. Funktion des Magnetventils testen. Dichtheit der Medienanschlüsse und des Magnetventils prüfen. Magnetventil langsam mit Medium fl uten. 10/32 8253... -
Seite 11: Wartung
Gefahr durch Fremdstoff e! auf Magnetspule stecken und mit Bei Neuanlagen und nach Reparaturen Befestigungsschraube festziehen das Rohrleitungssystem bei voll (60 Ncm). geöff neten Armaturen spülen. Der Betreiber der Anlage ist verantwortlich für Auswahl des Reinigungsmediums und Durchführung des Verfahrens. 11/32 8253... -
Seite 12: Austausch Magnetanker
O-Ring *702, Druckfeder *704 und Membran *103 und Druckfeder *105 Magnetanker *705 austauschen. austauschen. Magnethülse mit Schraubstück 7 wieder Ventildeckel auf Ventilgehäuse aufsetzen einschrauben (20 Nm ± 10 %). und mit Deckelschrauben kreuzweise Magnetspule auf Magnethülse setzen festschrauben. und Federbügel einrasten. 12/32 8253... -
Seite 13: Fehlersuche / Störungsbehebung
Membran defekt Membran austauschen Steuerbohrung Magnetventil reinigen, ggf. verschmutzt Schmutzfänger vorschalten Magnetanker blockiert Magnetanker und Magnethülse reinigen, ggf. Magnetanker austauschen Ventil schaltet nicht Gerätesteckdose mit eingebautem Brückengleichrichter verwenden (bei Wechselstrom-Ausführung) Magnetventil undicht Hauptventilsitz undicht Hauptventilsitz reinigen, ggf. Membran austauschen 13/32 8253... -
Seite 14: Entsorgung
Rücksendung bearbeitet! 16 Hinweise Hinweis zur Mitarbeiterschulung: Zur Mitarbeiterschulung nehmen Sie bitte über die Adresse auf der letzten Seite Kontakt auf. Im Zweifelsfall oder bei Missverständnissen ist die deutsche Version des Dokuments ausschlaggebend! 14/32 8253... -
Seite 15: Eu-Konformitätserklärung
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfi ngen erklären, dass unten aufgeführte Armaturen die Sicherheitsanforderungen der Druckgeräte- richtlinie 2014/68/EU erfüllen. Benennung der Armaturen - Typenbezeichnung Magnetventil GEMÜ 8253 Benannte Stelle: TÜV Rheinland Berlin Brandenburg Nummer: 0035 Zertifi kat-Nr.:... -
Seite 16: Konformitätserklärung
Produkt den folgenden Richtlinien entspricht: • Niederspannungsrichtlinie 2014/35/EU • EMV-Richtlinie 2014/30/EU Produkt: GEMÜ 8253 Durch eine geeignete elektrische Beschaltung der Magnetventile ist sicherzustellen, dass die Grenzwerte der harmonisierten Normen EN 61000-6-3 und EN 61000-6-2 eingehalten werden und damit die Richtlinie 2014/30/EU (2004/108/EG) Elektromagnetische Verträglichkeit erfüllt ist. - Seite 32 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com...
