Electromechanical Automation

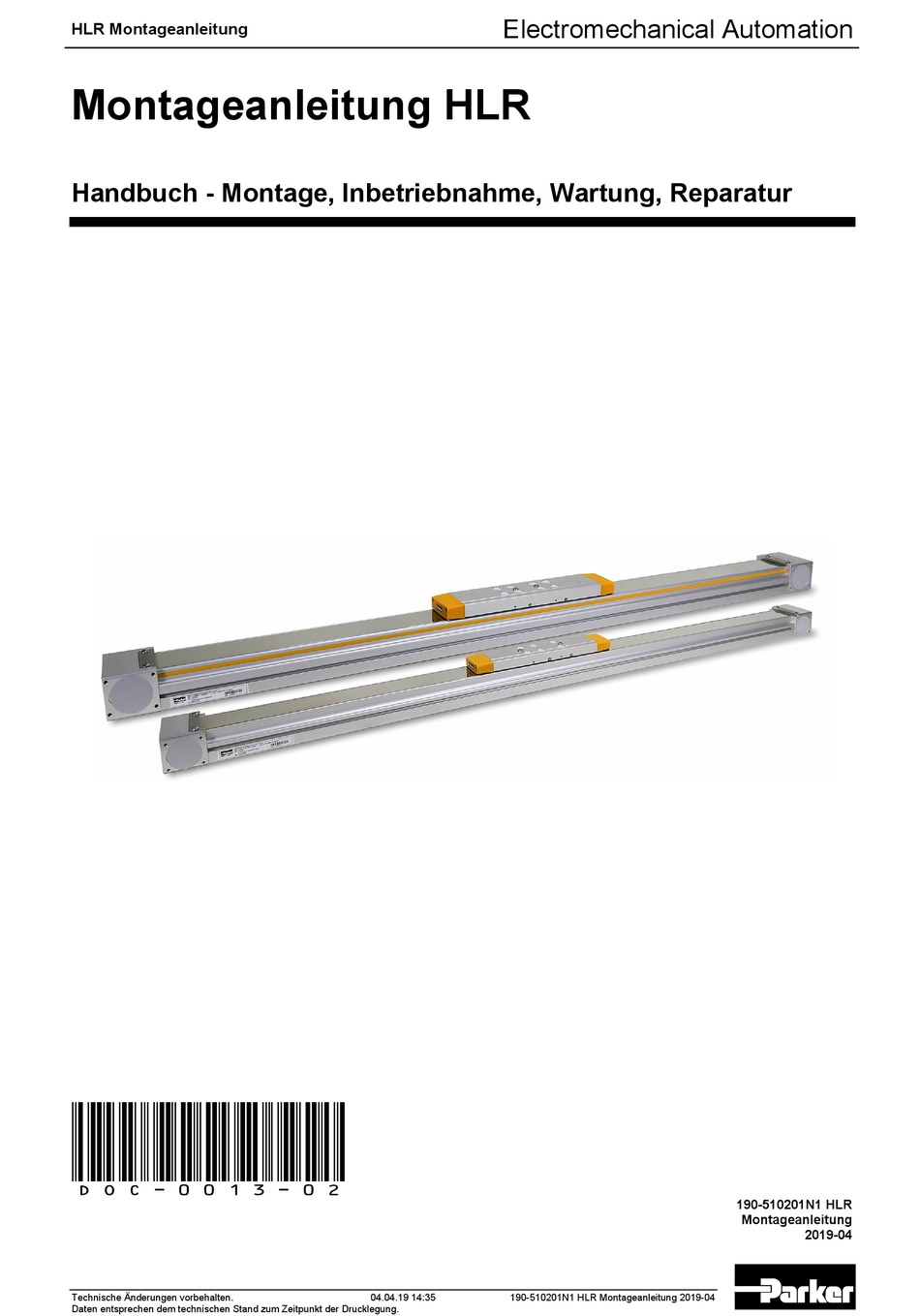

HLR Montageanleitung
Montageanleitung HLR
Handbuch - Montage, Inbetriebnahme, Wartung, Reparatur
DOC-0013-02
190-510201N1 HLR
Montageanleitung
2019-04
Technische Änderungen vorbehalten.
04.04.19 14:35
190-510201N1 HLR Montageanleitung 2019-04
Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parker HLR

Inhaltszusammenfassung für Parker HLR

  • Seite 1 Electromechanical Automation HLR Montageanleitung Montageanleitung HLR Handbuch - Montage, Inbetriebnahme, Wartung, Reparatur DOC-0013-02 190-510201N1 HLR Montageanleitung 2019-04 Technische Änderungen vorbehalten. 04.04.19 14:35 190-510201N1 HLR Montageanleitung 2019-04 Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.

  • Seite 2: Haftungsausschluss

    Einleitung HLR Montageanleitung Produktionsstätte: Parker Hannifin Manufacturing Germany GmbH & Co. KG Electromechanical & Drives Division Europe [EMDE] Robert-Bosch-Strasse 22 77656 Offenburg (Germany) Tel.: + 49 (0781) 509-0 Fax: + 49 (0781) 509-98176 Internet: www.parker.com/eme http://www.parker.com/eme E-mail: sales.automation@parker.com mailto:EM-Motion@parker.com Parker Hannifin GmbH - Sitz: Bielefeld HRB 35489 Geschäftsführung: Ellen Raahede Secher, Dr.-Ing.

  • Seite 3: Inhaltsverzeichnis

    3.7.1. Initiatoren......................36 3.7.2. Externen Endanschläge .................. 38 4. Inbetriebnahme..................39 Allgemeine Inbetriebnahmehinweise ........... 39 Einsatz bei erhöhten Umgebungs-/Betriebstemperaturen ....40 5. Instandhaltung und Wartung ..............41 Allgemeine Wartungshinweise ............. 41 Wartungsplan und Tauschintervalle ............ 42 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 4 Zahnriemen tauschen ..................49 Läuferdeckel tauschen ................51 Stahlbandumlenkungen und Stahlbandgleitstäbe prüfen ....52 Führungssystem wechseln ..............52 Verschleiß- und Ersatzteile ..............53 5.9.1. Verschleißteile ....................53 5.9.2. Ersatzteile ......................53 6. Reparatur ....................54 7. Index ....................... 55 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 5: Einleitung

    Garantiebedingungen / Gewährleistung ................11 Einsatzbedingungen ......................12 Gerätezuordnung Diese Anleitung gilt für folgende Geräte: Linearachsen mit der Bezeichnung: HLR070  HLR080  Typenschild Typenschild (Beispiel) Erläuterung des Typenschilds Adresse des Herstellers Bestellschlüssel Eindeutige Identifikationsnummer Tested: Datum des Auslieferungstests 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 6: Einbauerklärung

    Einleitung HLR Montageanleitung Einbauerklärung 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 7: Bestimmungsgemäße Verwendung

    Die generelle Funktionsweise besteht in dem Umwandeln einer Drehbewegung in eine lineare Bewegung ohne Schlupf innerhalb der produktabhängigen Belastungsgrenzen. Diese finden Sie im hier (siehe Seite 16) und im HLR Katalog (http://www.parker.com/eme/hlr). Der Einsatzbereich ist in Industrie und Gewerbe. Das Linearmodul dient u.a. zum: Positionieren, Transportieren, Zuführen, Entnehmen, Palettieren, Laden, Entladen, Hantieren und Manipulieren, Prüfen von...

  • Seite 8: Sicherheitshinweise

    über einschlägige Normen, Bestimmungen, Unfallverhütungsvorschriften und Betriebsverhältnisse von dem für die Sicherheit der Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten auszuführen und dabei mögliche Gefahren kennen und vermeiden (Definition der Fachkräfte gemäß VDE015 oder IEC364) 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 9: Sicherheitshinweise Für Das Verwenderunternehmen

    Bauteile und Zubehör sind speziell für das Produkt konzipiert. Bei der Beschaffung von Ersatz- und Verschleißteilen sind ausschließlich Originalteile der Firma Parker zu verwenden. Wir machen ausdrücklich darauf aufmerksam, dass nicht von uns gelieferte Ersatzteile, Anbauteile und Zubehör auch nicht von uns geprüft und freigegeben sind.

  • Seite 10: Verpackung, Lagerung, Transport

    Hebezeugen sind die Tragsicherheiten zu beachten! Bewegte Teile sind grundsätzlich gegen Verrutschen/Verfahren zu sichern. Für das Linearmodul werden in der Regel keine Transportmittel benötigt. Das Linearmodul kann - je nach Größe - von einer bzw. zwei Personen getragen werden. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 11: Garantiebedingungen / Gewährleistung

    Handhabung des Produktes hervorgerufen werden. Soweit ein Mangel von Parker Hannifin Manufacturing Germany GmbH & Co. KG zu vertreten ist, ist Parker Hannifin Manufacturing Germany GmbH & Co. KG nach ihrer Wahl zur Nachbesserung oder Ersatzlieferung berechtigt.

  • Seite 12: Einleitung

    Die internen Endanschläge dienen bei mechanischer Kollision als Dämpferelement, können allerdings nur begrenzt Schäden bei mechanischen Kollisionen vermeiden. Die Lebensdauer des Linearmoduls ist stark davon abhängig, inwieweit seine Leistungsfähigkeit ausgeschöpft ist und ob sich – auch wenn nur kurzzeitig - unzulässige Betriebszustände ergeben haben. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 13: Gerätebeschreibung

    Parker EME Einsatzbedingungen 2. Gerätebeschreibung In diesem Kapitel finden Sie Technische Daten ......................16 Abmessungen ......................... 17 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 14 Gerätebeschreibung HLR Montageanleitung 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 15 Parker EME Einsatzbedingungen 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 16: Technische Daten

    Gerätebeschreibung HLR Montageanleitung Technische Daten 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 17: Abmessungen

    Parker EME Abmessungen Abmessungen 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 18 Gerätebeschreibung HLR Montageanleitung 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 19 Parker EME Abmessungen 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 20: Montage

    Eine Berührung während des Betriebs kann zu leichten Verbrennungen führen. Das Produkt nicht während des Betriebs berühren. Beim Einbau der HLR Linearachsen in Ihre Anlage ist zu Wartungszwecke auf Zugänglichkeit der Umlenkstationen und des Läufers für achten! Sehen Sie genügend Platz um den Läufer und um die Umlenkstationen vor um die innenliegende Führung regelmäßig zu schmieren, die innen liegenden...

  • Seite 21: Montage Einer Einzelachse

    Lebensdauer der Linearachse stark reduzierten. Die HLR Linearachse ist möglichst durchgängig auf ausnivellierten oder bearbeiteten Anschlussflächen zu unterstützen: Ebenheit der Auflageflächen: ≤ 0,2 mm/m  zulässige max. Durchbiegung der Achse: siehe zulässige Stützabstände im HLR  Katalog Anschlussmöglichkeiten zur Montage Abbildung 1: Montageoptionen Zur Befestigung der Linearachse an der Unterbauvorrichtung sind am Trägerprofil...

  • Seite 22: Montage Einer Doppelachse

    Einzelachse (siehe Seite 21) beschrieben ist, gelten zusätzlich folgende Anforderungen an die Unterbauvorrichtung für Doppelachsanwendungen. Ebenheit der Anschlussflächen: ≤ 0,2 mm/m (zu allen benachbarten  Auflageflächen in x- und y Richtung) Zulässiger max. Achsparallelität ≤ 0,025 mm (über den gesamten Hub)  190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 23 Sie hierfür die Montagegewinde in den Läufern und Beachten Sie die Anforderungen an die Montagefläche der mechanischen Verbindung, siehe Kapitel Montage Lasten auf dem Läufer (siehe Seite 26). Verschieben Sie beide Läufer gleichzeitig an die erste Klemmstelle.  190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 24: Montage Der Verbindungswelle

    Montage der Verbindungswelle Verbindungswellen dienen zur synchronen, gekoppelten Kraftübertragung parallelgeschalteter Linearachsen. Verbindungswellen inklusive Befestigungsmaterial sind als Zubehör im HLR Katalog erhältlich. Während des Betriebs darf nicht in den Arbeitsbereich der Verbindungswelle gegriffen werden. Rotierende Teile können schwerwiegende Verletzungen hervorrufen. Sichern Sie den Arbeitsbereich der Verbindungswelle gegen versehentliches Hereingreifen.
  • Seite 25 Abstand zwischen der Verbindungswelle (siehe Abbildung 4, Pos.6) und den  bereits aufgesteckten Kupplungshälften (siehe Abbildung 4, Pos.7) prüfen und bei Abweichung nachstellen (siehe Tabelle 2, Abbildung 3 Maß L05). Klemmbereiche der Verbindungswelle (Spannhälften und Kupplungshälften)  sowie die Wellenzapfen säubern (öl- und fettfrei). 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 26: Montage Von Lasten Auf Dem Läufer

    Tabelle 3: Anzugsmomente und Schrauben Verbindungswelle Montage von Lasten auf dem Läufer Die Standard Läufer der HLR Linearachsen verfügen über diverse Montagegewinden für die Anbindung von Lasten, Quertraversen oder Z-Achsen. Zur Ausrichtung der Last können die im Läufer integrierten Zentrierhülsen genutzt werden.
  • Seite 27 Anzieh-/Schraubverfahren kann das Anzugsmoment variieren und ist in Einzelfällen kundenseitig zu definieren. Anforderungen an die Montagefläche der Nutzlast Ebenheit der Montagefläche der Nutzlast ≤ 0,05 mm Wenn die Zentrierhülsen für die Montage der Last im weg sind können diese vorsichtig mit einer Spitzzange herausgezogen werden. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 28: Montage / Demontage Des Antriebs

    Montage / Demontage des Antriebs Während der Montage oder Demontage des Motors ist der Motor stets von der Stromversorgung zu trennen. Die HLR Linearachsen sind standardmäßig ohne Antriebsflansch ausgestattet. Für den Getriebeanbau ist eines der optional erhältlichen Flanschkits erforderlich (siehe Zubehörteile im HLR Katalog).
  • Seite 29 Parker EME Montage / Demontage des Antriebs HLR Getriebeflansch (siehe Abbildung 5, Pos. 4) mit den Getriebeschrauben  (siehe Abbildung 5, Pos. 5) an die Getriebe-Abgangsseite montieren. Schrauben siehe Tabelle 5. Die Getriebeantriebswelle vorsichtig in die Zahnscheiben der HLR Linearachse ...

  • Seite 30: Montage Von Z-Achsen

    Hilfe geeigneter Hebezeuge (Transportmittel) transportieren oder anheben. Die maximal zulässigen Belastungen oder Momente (Rollen, Nick, Gieren) des HLR-Linearantriebs (siehe technische Daten im HLR-Katalog) dürfen nicht überschritten werden. Bitte berücksichtigen Sie die gesamte Last: Gewicht der Z-Achse, einschließlich Motor / Getriebe, zusätzliche Lasten und alle Anwendungskräfte.
  • Seite 31 Parker EME Montage von Z-Achsen Die HLR Linearachse ist gemäß dieser Montageanleitung in der Anlage zu  montieren (siehe Kapitel Montage einer Einzelachse (siehe Seite 21)). Entfernen Sie beide Zentrierhülsen aus dem Läufer der Linearachse (siehe  Abbildung 6: Pos. 5).

  • Seite 32: Montage Eth/Ett032 & Eth/Ett050 Auf Doppelachse Via Quertraverse

    Doppelachse (siehe Seite 22)) parallel zueinander auszurichten und zu befestigen. Stellen Sie sicher, dass der erforderliche Achsabstand für die Quertraverse über  die komplette Länge der Achse eingehalten wird. Achsabstand siehe HLR Katalog. Entfernen Sie die Zentrierhülsen aus den Läufer der Linearachsen (Siehe ...
  • Seite 33 Anzugsmoment [Nm] Anzugsmoment ETH/ETT050 (Abbildung 7, Pos.2) Schraubentyp [ISO 4762] M8 – A2-70 Anzugsmoment 16,0 [Nm] Anzugsmoment Quertraverse (Abbildung 7, Pos.3) Schraubentyp [ISO 4762] M5x25 – A2-70 M5x35 – A2-70 Anzugsmoment [Nm] Tabelle 7: Anzugsdrehmoment Traverse 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 34: Montage Osp-E20Bv Auf Einzelachse Via Montageplatten

    Montageplatten für die Anbindung der OSP-E20BV sind nur für den Anbau an die Baugröße HLR080 zugelassen. Abbildung 8: Montage von Montageplatten Die HLR Linearachse ist gemäß dieser Montageanleitung in der Anlage zu  montieren (siehe Kapitel Montage einer Einzelachse (siehe Seite 21)).

  • Seite 35: Montage Von Zubehörteilen

    M6x30 – A2-70 Anzugsmoment [Nm] Anzugsmoment Montageplatten/Läufer (Abbildung 8, Pos.5) Schraubentyp [ISO 4762] M5x20 – A2-70 Anzugsmoment [Nm] Anzugsmoment OSP-E20BV (Abbildung 8, Pos.6) Schraubentyp [ISO 4762] M6x20 – A2-70 Anzugsmoment [Nm] Tabelle 8: Anziehdrehmomente Montageplatten für OSAP 20-7 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 36: Montage Von Zubehörteilen

    Initiatoren ........................36 Externen Endanschläge ....................38 3.7.1. Initiatoren Alle HLR Linearachsen haben im Läufer, auf beiden Seiten vom Trägerprofil einen Permanentmagneten integriert. Dieser aktiviert die Initiatoren, die in den Befestigungsnuten des Trägerprofils montiert werden können. Empfohlene Initiatoren siehe HLR Katalog.
  • Seite 37 Parker EME Montage von Zubehörteilen Abbildung 9: Position Permanentmagneten im Läuferprofil HLR070: Initiatoren und Klemmpratzen können nicht an derselben Stelle des Trägerprofils montiert werden. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 38: Externen Endanschläge

    (Abbildung 10, Pos. 1) und verschrauben Sie diese mit den Puffern (Abbildung 10, Pos. 3). Stecken Sie die Nutensteine (Abbildung 10, Pos. 4) in die Klemmprofile der HLR  Linearachse, jeweils zwei in jede Nut und positionieren Sie diese grob für den externen Anschlag.

  • Seite 39: Inbetriebnahme

    Geschwindigkeit durch. Greifen Sie während der Inbetriebnahme nicht in den Aktionsbereich der Linearachse hinein. Die Inbetriebnahme der HLR Linearachse darf nur von entsprechend qualifizierten Personal durchgeführt werden. Dieses ist hinreichend über die Sicherheitshinweise in dieser Anleitung und im Umgang mit den verwendeten Antriebskomponenten (Motor, Getriebe) sowie der Regelung/Steuerung informiert.

  • Seite 40: Einsatz Bei Erhöhten Umgebungs-/Betriebstemperaturen

     Einschaltdauer >50 % und Vorschubsgeschwindigkeit > 2 m/s  Spannung der Stahlbandabdeckung korrigieren Die HLR Linearachse ist gemäß dem Handbuch montiert und eingerichtet.  Starten Sie den normalen Betrieb der Linearachse (der gesamt Anlage) und  lassen Sie die Linearachse warmlaufen.

  • Seite 41: Instandhaltung Und Wartung

    Für sämtliche Wartungsarbeiten sind die generellen Sicherheitshinweise (siehe Seite 8) und kapitelspezifischen Sicherheitshinweise zu beachten. Das Linearachsen-Führungssystem ist anfällig gegenüber Schmutz- und Fremdpartikel. Bei Wartungsarbeiten ist darauf zu achten, dass keine Schmutz- und Fremdpartikel an das Führungssystem gelangen und sich dort ablagern. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 42: Wartungsplan Und Tauschintervalle

    (siehe Seite 51) 15.000 ersetzen Stahlbandumlenkungen Beschreibung (siehe Seite 52) 15.000 ersetzen Stahlbandgleitstäbe Stahlbandabdeckung Zahnriemen Nach Lebensdauer Linearachse der Linearachse * austauschen Führung Kugellager Tabelle 11: Tauschintervalle * Applikationsabhängige Lebensdauer der Führung, siehe Berechnung HLR Katalog. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 43: Schmierung Der Führung

    Schmierintervall nicht erreicht wurde. Fettpresse Verwenden Sie zum Nachschmieren der Führung eine zu den Schmiernippeln passende Schmierpresse. Wir empfehlen eine Einhandhebel-Schmierpresse (Optional erhältlich, Artikelnummer siehe HLR Katalog) mit dem Düsenaufsatz Typ D1a4 (DIN3405). Schmierintervall Die Mindest-Schmierintervalle für Fettschmierstoffe werden von verschiedenen Parametern (Zeit, Lastverhältnis, Betriebslasten) beeinflusst.
  • Seite 44 Instandhaltung und Wartung HLR Montageanleitung Ablauf Die Standard Läufer der HLR Linearachsen verfügen über je zwei Schmiernippel auf jeder Läuferseite. Beide Schmiernippel sind, nur auf einer Seite des Läufers, mit der entsprechenden Schmiermenge zu befüllen. Abbildung 12: Schmierung der Führung Positionieren Sie den Läufer an einer beliebigen Stelle.

  • Seite 45: Stahlbandabdeckung Demontage Und Wechsel

    Stahlbandabdeckung (Abbildung 13, Pos. 5) vorsichtig herausziehen.  Stahlbandumlenkungen (Abbildung 13, Pos. 6) und Stahlbandgleitstäbe  (Abbildung 13, Pos. 7) vorsichtig herausziehen. Trägerprofil und Läufer auf Verschmutzung, Fremdkörper oder Beschädigungen  untersuchen. Starke Verschmutzung und Fremdköper vorsichtig entfernen. 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 46  HLR070 / HLR080 Anzugsmoment Läuferdeckel (Abbildung 13, Pos. 4) Schraubentyp [ISO 4762] M4x60 – A2-70 Anzugsmoment [Nm] Anzugsmoment Stahlbandabdeckung (Abbildung 13, Pos. 2) Schraubentyp [ISO 7380] M5x10 – A2-70 Anzugsmoment [Nm] Tabelle 13: Anzugsmomente Stahlbandabdeckung 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 47: Zahnriemen

    (Riemenrücken und Zahnflanken). Bei starkem Verschleiß empfehlen wir den Zahnriemen zu tauschen (siehe Seite 49). Die freie Riemenlänge (Abbildung 14, L01) zwischen der Mittelebene der  Zahnscheibe (Abbildung 14, Pos 1) und des Riemenspannelementes (Abbildung 14, Pos 3) messen. 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 48 Setzen Sie den Zahnriemen (Abbildung 14, Pos. 2) mit dem  Riemenspannelement (Abbildung 14, Pos. 3) wieder in den Läufer ein. Der Zahnriemen muss in alle Zähne des Riemenspannelements eingreifen. Drehen Sie die Spannschraube (Abbildung 14, Pos. 4) ein, bis der Zahnriemen  sich straft. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 49: Zahnriemen Tauschen

    Antrieb von der Linearachse demontieren (siehe Seite 28) und beiseitelegen.  Die stirnseitige Anschlagfläche des Läufers nach Demontage des Läuferdeckels ist scharfkantig. Bei unvorsichtigen Wartungsvorgängen können Schneidverletzungen auftreten. Es sind Schutzhandschuhe zu tragen! Läuferdeckel, Stahlbandabdeckung, Stahlbandumlenkungen und  Stahlbandgleitstäbe (siehe Seite 45) demontieren und beiseitelegen. 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 50 Zahnriemenspannung auf die "Standard Riemenvorspannung neuer Riemen (siehe Seite 47)" einstellen (siehe Tabelle 14). Nach der korrekt eingestellten Zahnriemenspannung können die Stahlbandgleitstäbe, Stahlbandumlenkungen, Stahlbandabdeckung, Läuferdeckel (siehe Seite 45) und der Antrieb (siehe Seite 28) wieder montiert werden. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 51: Läuferdeckel Tauschen

    Stahlbandabdeckung) ausgerichtet sind. Bei Schrägmontage droht frühzeitiger Verschleiß der Abstreiferlippe. Prüfen ob die Stahlbandabdeckung am Läufer streift. Dazu den Läufer über  gesamten Hub bewegen und auf Schleifgeräusche achten. Stahlband im Hubbereich mit PTFE-Spray (Taflonspray) leicht benetzen.  190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 52: Stahlbandumlenkungen Und Stahlbandgleitstäbe Prüfen

    Ein Führungssystem-Wechsel ist kundenseitig nicht möglich. Bei Beschädigungen (durch unzulässige Stöße, Verschmutzungen, Belastungen oder Umgebungsbedingen) ist die gesamte Linearachse auszutauschen. Des Weiteren sollte die gesamte Linearachse ausgetauscht werden, sobald die prognostizierte Lebensdauer der Linearachse erreicht wird. 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 53: Verschleiß- Und Ersatzteile

    [Stück] Tabelle 16: Verschleißteile * Min. Bestellmenge 2 Stück 5.9.2. Ersatzteile Artikelnummer Bestelleinheit HLR070 HLR080 Zahnriemen* 0231.904 0241.904 Stahlbandabdeckung* 400-300704 400-300711 Klemmring inkl. 0232.007-03 0242.007-03 [Stück] Klemmschraube Tabelle 17: Ersatzteile * Bestellbar nur in vollen Metern 190-510201N1 HLR Montageanleitung 2019-04...

  • Seite 54: Reparatur

    HLR Montageanleitung 6. Reparatur Sollte ein Schadensfall oder ein mechanischer Defekt auftreten, muss die gesamte Einheit zur Reparatur zurückgeschickt werden (Parker Hannifin (siehe Seite 1)). Die Reparatur darf nur von geschulten Parker Mitarbeitern durchgeführt werden. Verbot von eigenmächtigen Umbauten und Änderungen Das Linearmodul darf - ohne unsere Zustimmung - weder konstruktiv noch sicherheitstechnisch verändert werden.

  • Seite 55: Index

    Montage einer Einzelachse • 21 Montage ETH/ETT032 & ETH/ETT050 auf Doppelachse via Quertraverse • 32 Montage ETH/ETT032 auf Einzelachse via Auslegerplatte • 30 Montage OSP-E20BV auf Einzelachse via Montageplatten • 34 Montage von Lasten auf dem Läufer • 26 190-510201N1 HLR Montageanleitung 2019-04...
  • Seite 56 Index HLR Montageanleitung 190-510201N1 HLR Montageanleitung 2019-04...
