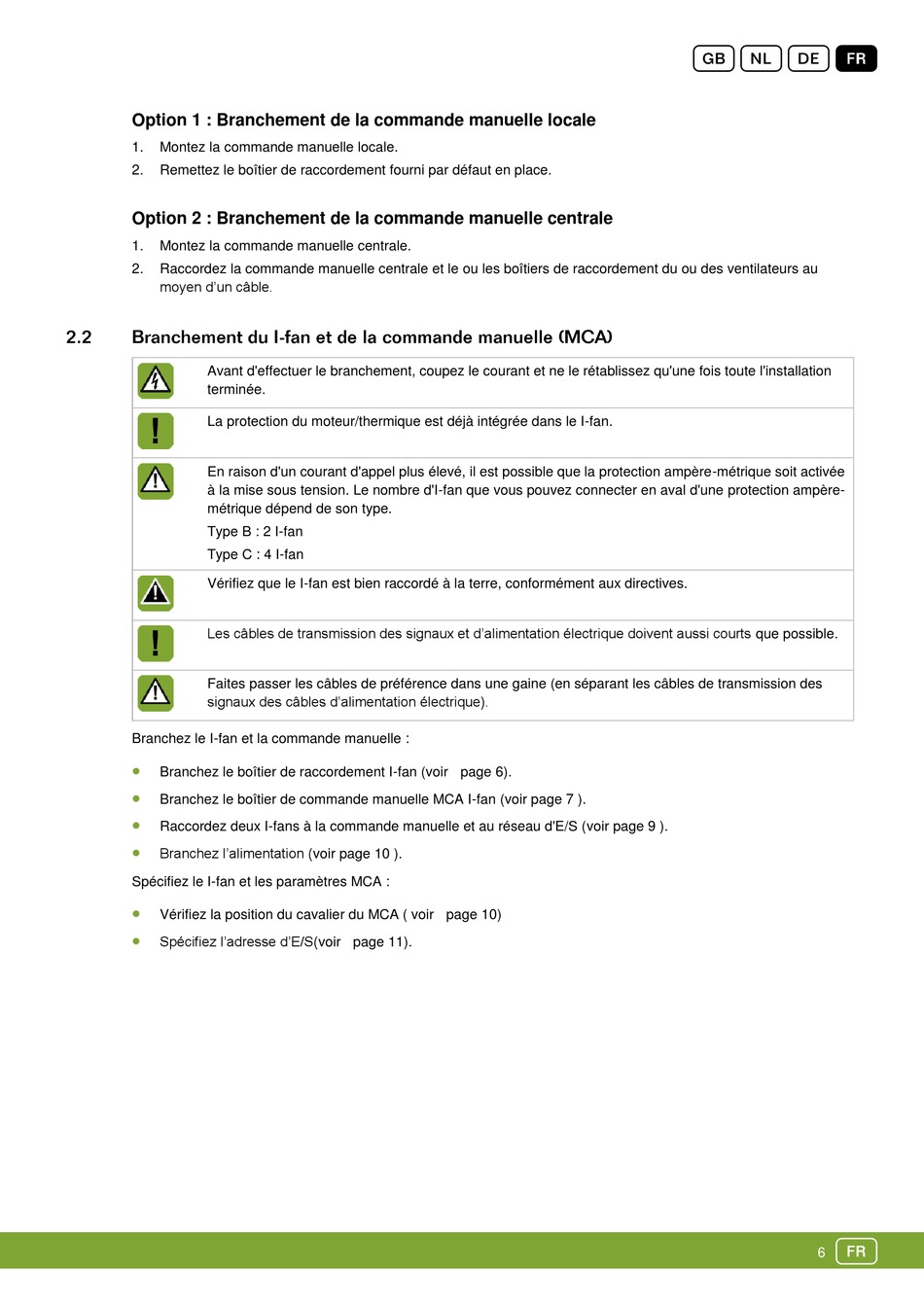

Option 1 : Branchement de la commande manuelle locale
1.
Montez la commande manuelle locale.
2.
Remettez le boîtier de raccordement fourni par défaut en place.
Option 2 : Branchement de la commande manuelle centrale
1.
Montez la commande manuelle centrale.
2.
Raccordez la commande manuelle centrale et le ou les boîtiers de raccordement du ou des ventilateurs au
moyen d'un câble.
Avant d'effectuer le branchement, coupez le courant et ne le rétablissez qu'une fois toute l'installation
terminée.
La protection du moteur/thermique est déjà intégrée dans le I-fan.
En raison d'un courant d'appel plus élevé, il est possible que la protection ampère-métrique soit activée
à la mise sous tension. Le nombre d'I-fan que vous pouvez connecter en aval d'une protection ampère-
métrique dépend de son type.
Type B : 2 I-fan
Type C : 4 I-fan
Vérifiez que le I-fan est bien raccordé à la terre, conformément aux directives.
Les câbles de transmission des signaux et d'alimentation électrique doivent aussi courts que possible.
Faites passer les câbles de préférence dans une gaine (en séparant les câbles de transmission des
signaux des câbles d'alimentation électrique).
Branchez le I-fan et la commande manuelle :
Branchez le boîtier de raccordement I-fan (voir page 6).
Branchez le boîtier de commande manuelle MCA I-fan (voir page 7 ).
Raccordez deux I-fans à la commande manuelle et au réseau d'E/S (voir page 9 ).
Branchez l'alimentation (voir page 10 ).
Spécifiez le I-fan et les paramètres MCA :
Vérifiez la position du cavalier du MCA ( voir page 10)
Spécifiez l'adresse d'E/S(voir page 11).
