I

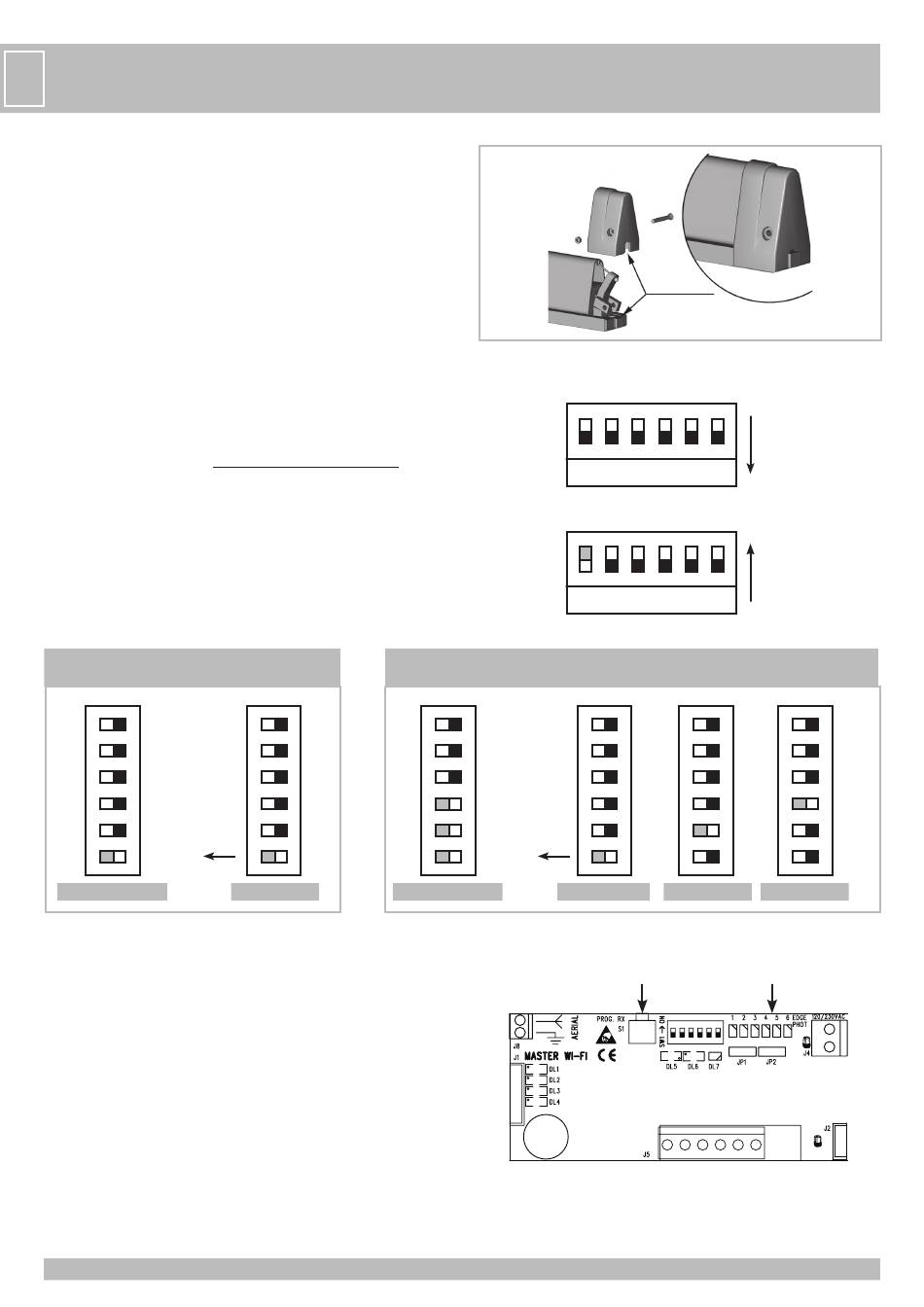

12 - Inserire il coperchio inferiore nell'incastro e fissarlo con le viti (fig. 17).
13 - Inserire il coperchio superiore e fissarlo con la vite.
14 - Controllare il funzionamento della TOUCH Wi-Fi come descritto nel paragrafo "VERIFICA
DEL CORRETTO FUNZIONAMENTO".
IDENTIFICAZIONE
Ogni TOUCH Wi-Fi viene fornito con i microinterruttori in posizione OFF per evitare lo
scaricamento delle batterie quando non viene utilizzato (se collegate).
Ogni TOUCH Wi-Fi
deve essere OBBLIGATORIAMENTE univocamente identificata
mettendo su ON uno solo dei sei microinterruttori (SW2).
Si deve posizionare su ON solo uno dei 6 microinterruttori e l'identificazione deve essere
diversa per ogni TOUCH Wi-Fi.
Nota: IDENTIFICARE I CONTENITORI DELLE TOUCH Wi-Fi APPLICANDO L'ADESIVO
NUMERATO (IN DOTAZIONE) ALL'ESTERNO DI OGNI CONTENITORE.
L'identificazione dei contenitori serve per sostituire velocemente le batterie scariche di
TOUCH Wi-Fi indicata dai led EDGE della scheda MASTER Wi-Fi.
ESEMPIO DI IDENTIFICAZIONE DI
UNA COSTA TOUCH Wi-Fi SU MASTER Wi-Fi
6
5
4
3
2
ON
1
MASTER Wi-Fi
MEMORIZZAZIONE
Dopo avere eseguito l'identificazione delle TOUCH Wi-Fi, spostare su ON i microinterruttori
corrispondenti su MASTER Wi-Fi e procedere alla memorizzazione dei codici delle TOUCH
Wi-Fi:
- Premere il pulsante PROG RX che si trova su MASTER Wi-Fi=> il led bicolore EDGE PHOT
1 sarà rosso lampeggiante per 1 minuto (tempo utile per eseguire la memorizzazione).
- Premere il tasto PROG TX su TOUCH Wi-Fi con microinterruttore 1 su ON => su MASTER
Wi-Fi il led bicolore EDGE PHOT 1 da rosso lampeggiante diventa verde e un tono di buzzer
segnala la corretta memorizzazione di TOUCH Wi-Fi, subito dopo si accende lampeggiante
rosso il led bicolore EDGE PHOT 2 lampeggiando per 1 minuto (tempo utile per eseguire
la memorizzazione).
- Se non vengono memorizzate altre TOUCH Wi-Fi lasciare trascorrere un minuto ed il
led bicolore EDGE PHOT 2 si spegnerà oppure premere il tasto PROG. RX per 4 volte
per terminare la procedura di memorizzazione => tutti i led bicolore EDGE PHOT devono
risultare spenti.
ESEMPIO DI IDENTIFICAZIONE DI
3 COSTE TOUCH Wi-Fi SU MASTER Wi-Fi
6
5
4
3
2
1
TOUCH Wi-Fi 1
MASTER Wi-Fi
1
2
1
2
6
5
4
3
2
ON
1
TOUCH Wi-Fi 1
PROG RX
6
Inserimento
OFF
3
4
5
6
ON
3
4
5
6
6
6
5
5
4
4
3
3
2
2
1
1
TOUCH Wi-Fi 2
TOUCH Wi-Fi 3
LED BICOLORE 1
12/24V ac/dc
17
6
5
4
3
2
1
