RIB SYNCRO ACG8081 Kurzanleitung

SYNCRO
Schedine per la sincronizzazione dei comandi e delle sicurezze di 2 L1, L1 24V, P1, P1 24V
Sincronizzazione attivabile solo con App RIB GATE gratuita
1° Effettuare le programmazioni dell'apertura totale dei due operatori/cancelli (se non già programmata in precedenza).
Gli apprendimenti DEVONO essere eseguiti separatamente.
Se le corse dei cancelli sono diverse, ovviamente i tempi di percorrenza saranno diversi.
La funzione di sincronizzazione condivide solo comandi e sicurezze. I tempi di percorrenza resteranno separati.
2° Se entrambi i quadri montano il modulo radio ACG8069, rimuoverlo da uno dei due quadri (che diventerà il quadro SLAVE).

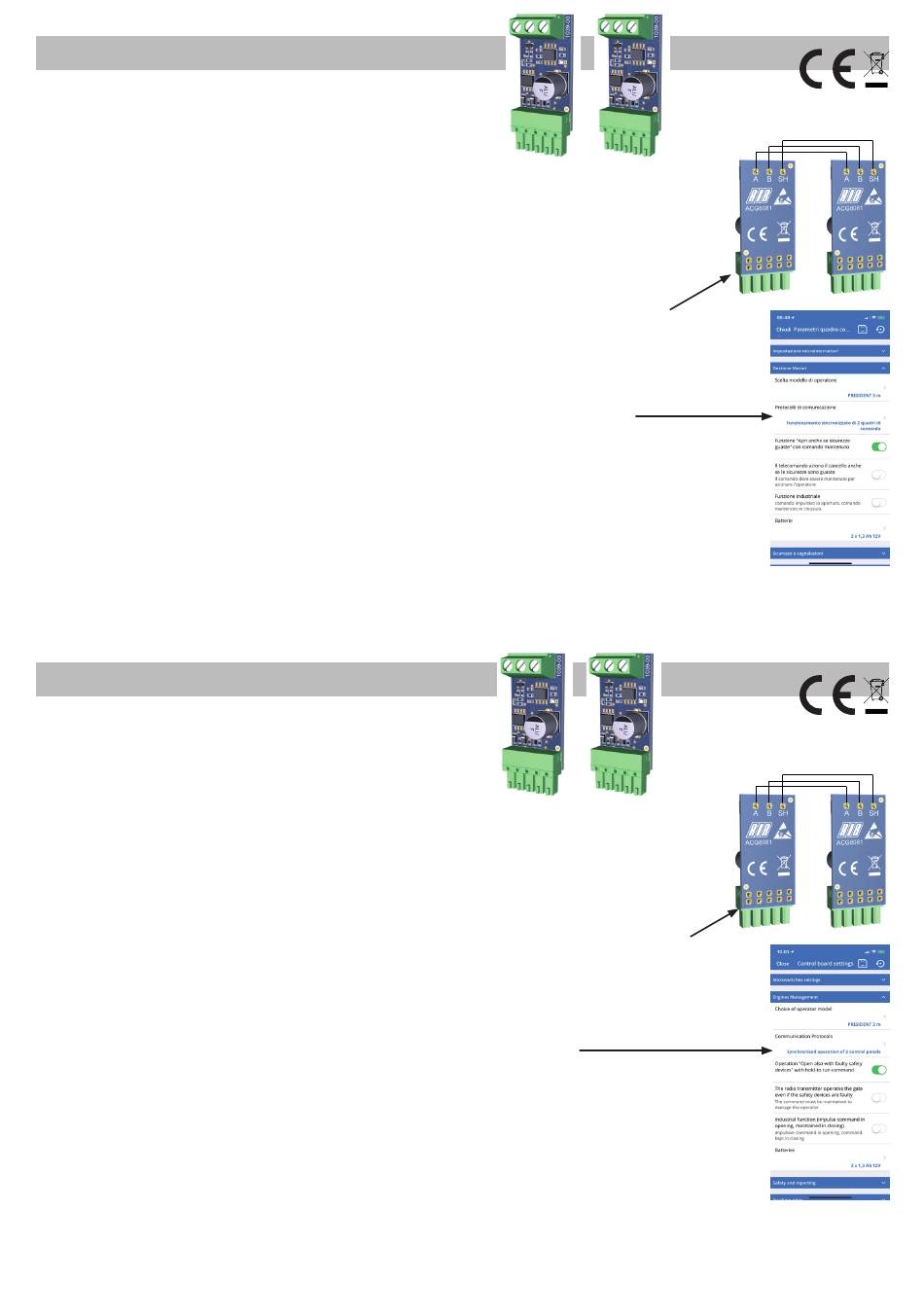

3° Inserire le schedine nei connettori SERIAL COM / SYNC presenti sui due quadri di comando.
4° Collegare tra loro le schedine usando un cavo bipolare schermato, facendo attenzione alle corrispondenze, linee A e B della seriale 485 e
connessione dell'eventuale schermo SH del cavo.
5° Inserire la scheda APP cod.APP8050 nei quadri di comando e registrarli nel cloud con la app RIB GATE.
6° Lasciare la schedina APP inserita nel quadro che monta il modulo radio ACG8069 (MASTER)
7° L'attivazione della sincronizzazione quadri di comando deve essere selezionata tramite app RIB GATE SOLO sul quadro MASTER.
È importante che sul quadro SLAVE non venga attivato il parametro delle sincronizzazioni con la App RIB GATE.
A questo punto il quadro MASTER inizia la trasmissione verso l'altro quadro che si auto-configura come SLAVE.
Usando la app RIB GATE per leggere la diagnostica verrà visualizzato lo stato di comandi e sicurezze collegati ad entrambi i quadri di comando.
Esempio 1:
Fotocellule collegate ad entrambe le schede ma separate: PHOT 1 alla MASTER e PHOT 2 alla SLAVE.
Sulla diagnostica del MASTER o della SLAVE si vedranno comunque entrambi gli stati.
Esempio 2:
Fotocellule collegate alle due schede, PHOT 1 e PHOT 2 alla MASTER, PHOT 1 e PHOT 2 alla SLAVE.
Sulla diagnostica del MASTER o della SLAVE si vedranno comunque entrambi gli stati.
Interrompendo il raggio infrarosso di una fotocellula, questa sarà vista interrotta anche sull'altra scheda.
In caso di ostacolo rilevato (L1 24V o P1 24V), entrambi i quadri di comando eseguono breve inversione con attivazione allarme.
SYNCRO
Cards for the synchronization of 2 L1, L1 24V, P1, P1 24V commands and safety devices
Synchronization can only be activated with freeware RIB GATE App
1st - Carry out the total opening programming of the two operators/gates (if not previously programmed).
Programming MUST be performed separately.
If the gates' runs are different, obviously the travel times will be different.
The synchronization function only shares commands and safeties. Travel times will remain separate.
2nd - If both control panels mount the ACG8069 radio module, remove it from one of the two control panel (which will become the SLAVE panel).
3rd - Insert the cards in the SERIAL COM / SYNC connectors on the two control panels.
4th - Connect the cards together using a shielded bipolar cable, paying attention to the correspondences, lines A and B of the 485 serial line and
connection of any SH screen of the cable.
5th - Insert the APP card code APP8050 in the control panels and register them in the cloud with the RIB GATE app.
6th - Leave the APP card inserted in the panel that mounts the radio module ACG8069 (MASTER)
7th - Activation of the control panel synchronization must be selected via the RIB GATE app ONLY on the MASTER panel.
It is important that the parameter of synchronizations with the RIB GATE App is not activated on the SLAVE panel.
At this point, the MASTER control board starts transmitting to the other control board, which auto-adjust itself as SLAVE.
Using the RIB GATE App to read the diagnostics, the status of controls and safety devices connected to both control panels will be displayed.
Example 1:
Photocells connected to both boards but separate: PHOT 1 to the MASTER and PHOT 2 to the SLAVE.
However, both states will be seen on the MASTER or SLAVE diagnostics.
Example 2:
Photocells connected to the two boards, PHOT 1 and PHOT 2 to the MASTER, PHOT 1 and PHOT 2 to the SLAVE.
However, both states will be seen on the MASTER or SLAVE diagnostics.
By interrupting a photocell infrared ray, this will be seen interrupted on the other card too.
In the event of an obstacle detected (L1 24V or P1 24V), both control panels perform a brief inversion with alarm activation.
