RIB TOUCH Wi-Fi Bedienungsanleitung Seite 10

F

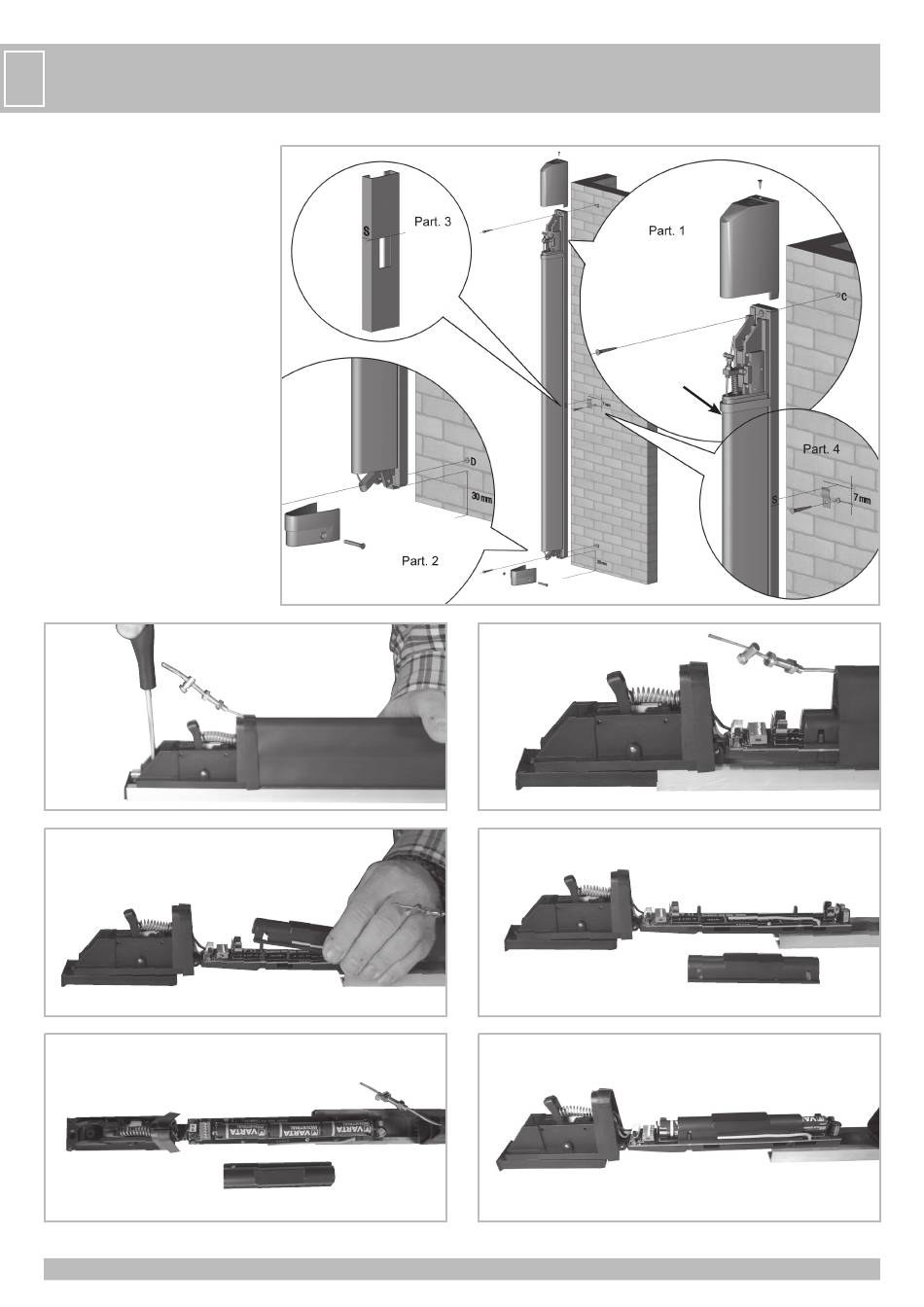

1 - Dévisser la vis de fixation de l'embout
supérieur et l'extraire (fig. 2 - 1 partie)
- Dévisser la vis de blocage de la partie
supérieure (fig. 3)
- Enlever la partie supérieure ainsi que la carte
électronique (fig. 4)
- Extraire le profilé en plastique (fig. 5-6)
- Insérer 3 piles alcalines de type AA de 1,5V
en faisant attention à la polarité (fig. 7).
- Insérer le profilé conducteur en plastique
dans l'emplacement réservé (fig. 8)
- Identifier et mémoriser la carte électronique
comme expliqué ci-après.
- Insérer la carte électronique et le groupe
mécanique dans le profilé en caoutchouc
(fig. 9-10-11).
- Insérer le câble en acier dans la fente
présente sur le groupe mécanique (fig. 12)
- Bloquer le groupe mécanique sur le profilé
en aluminium en utilisant la vis desserrée
précédemment (fig. 13)
- Insérer le câble d'acier dans la fente présente
sur le levier (fig. 14)
* Quand on a assemblé le bord,
s'assurer qu'il n'y a pas d'ouvertures dans
le point indiqué. Le profil en gomme et
les parties au dessus doivent adhérer, afin
d'éviter des infiltrations d'eau ou d'insectes.
il faut
3
5
7
10
*
2
4
6
8
