V2 CALYPSO series Handbuch Seite 36

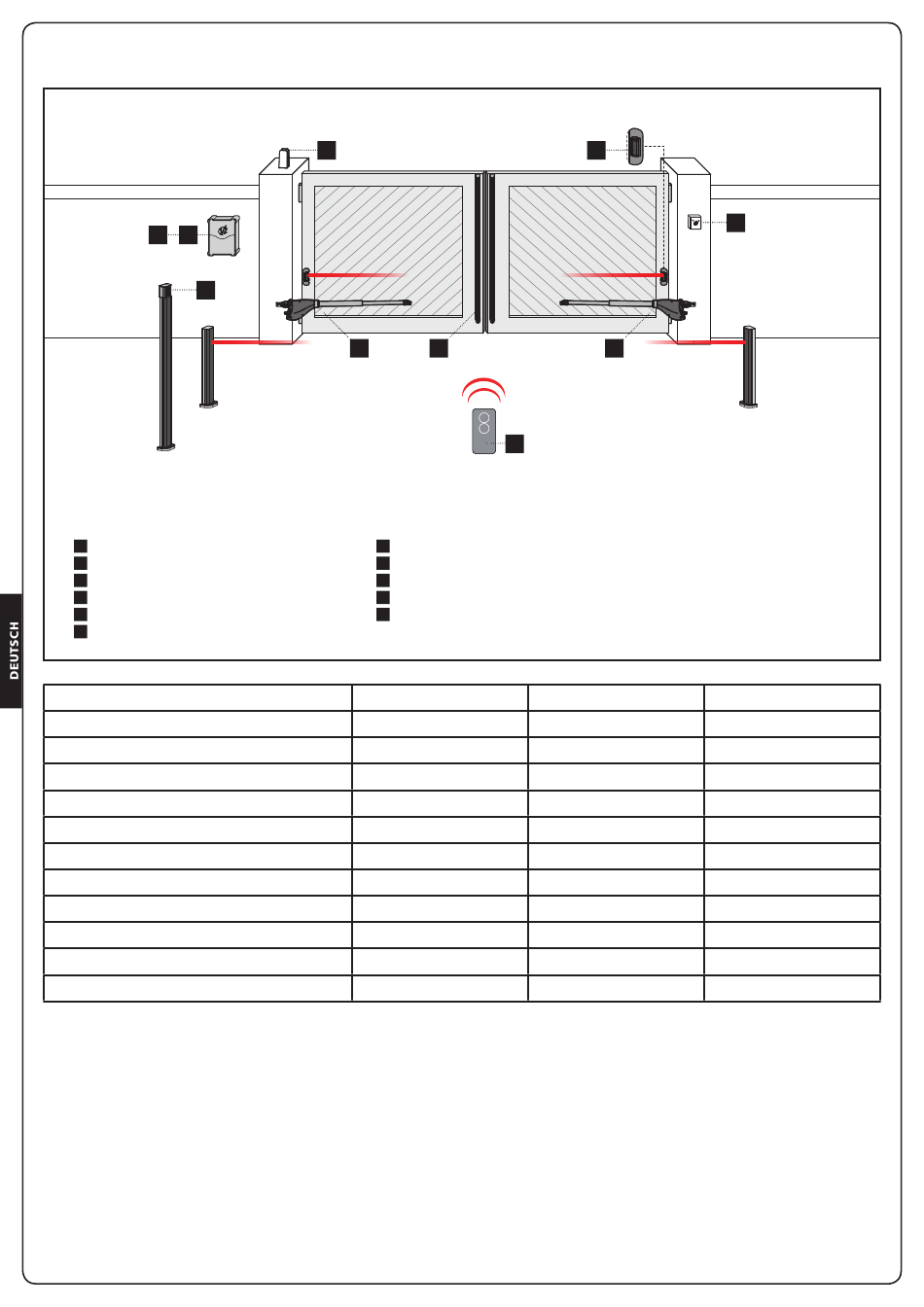

INSTALLATIONSPLAN
4 2
C
BAUTEILE
Drehtorantrieb
1
2 Steuerung
Handsender
3
Empfangsmodul
4
Fotozellen
5
Blinklicht
6
KABELLÄNGE
Spannungsversorgung 230V
Spannungsversorgung (Antriebe 230V)
Spannungsversorgung (Antriebe 24V)
Fotozellen (TX)
Fotozellen (RX)
Schlüsselschalter
Sicherheitskontaktleisten
Blinklicht
Antenne (im Blinklicht eingebaut)
ECO-LOGIC (Batteriebox)
ECO-LOGIC (Solarmodul)
6
1 D
ZUSATZZUBEHÖR
Schlüsselschalter
A
B Fotozellen auf Säule
Funk-Codetaster, auf Säule
C
Sicherheitskontaktleisten
D
System ECO-LOGIC (nür mit CALYPSO-24V und CITY2+BC)
E
< 10 Meter
3G x 1,5 mm 2
4G x 1,5 mm 2
2G x 1,5 mm 2
2 x 0,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1,5 mm 2
RG174
2 x 1,5 mm 2
2 x 1 mm
2
- 34 -
5
1
3
von 10 bis 20 Meter
3G x 1,5 mm 2
4G x 1,5 mm 2
2G x 1,5 mm 2
2 x 0,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1,5 mm 2
RG174
-
-
A
von 20 bis 30 Meter
3G x 2,5 mm 2
4G x 2,5 mm 2
2G x 2,5 mm 2
2 x 0,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1,5 mm 2
RG174
-
-
