Igloo WIKTORIA Bedienungsanleitung Seite 20

1 2 3 4
6 5

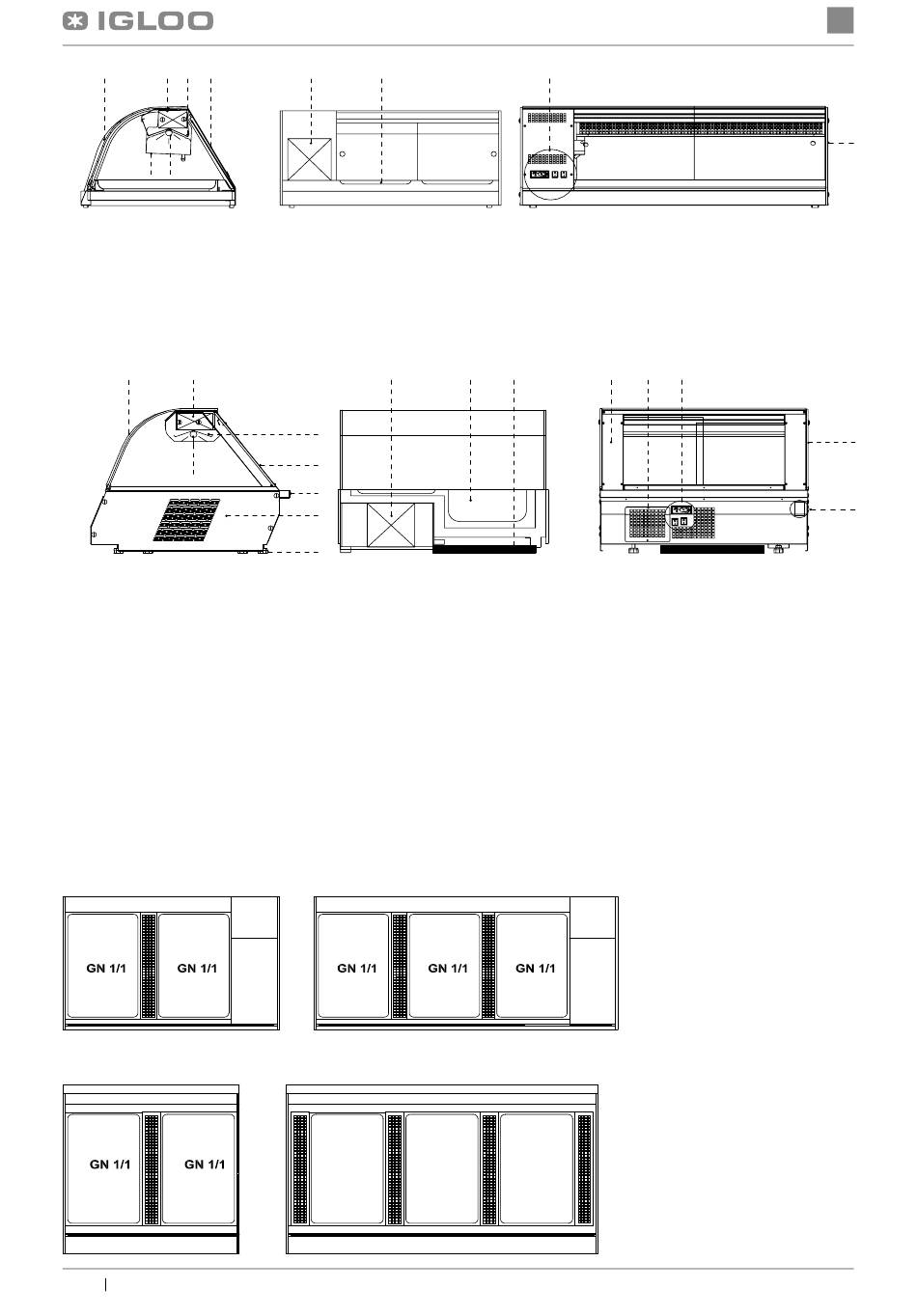

Abb.1 Bau der Anlage „Wiktoria"
1 – Gebogene, kippbare Vorderscheibe (nach dem Au-
sziehen Zugang zu den Lamellen des Kondesators)
2 – Verdampfer
3 – Verdampferblende
4 – Nachtblenden
5 – Beleuchtung des Ausstellungsraumes
1 2
6
Abb.2 Bau der Anlage „Wiktoria 2"
1 - Gebogene, kippbare Vorderscheibe
2 – Verdampfer
3 – Rinne (Ablauf des Kondesats aus Entfrostung des
Verdampfers)
4 – Nachtblenden
5 – Blatt
6 - Beleuchtung des Ausstellungsraumes
7 – Seitenüberdachung (nach dem Entfernen Zugang
zum Aggregat)
(die Belüftungsanlagen, dank der die Zirkulation des
ausgekühlten Luftes gesochert ist können nicht
gesperrt werden !!!)
8 – Beinen zum Justieren der Anlage
9 – GN-Behälter
Wiktoria 1.0
Wiktoria 2 1.0
20
BEDIENUNGSANLEITUNG Wiktoria, Wiktoria 2
7 8
11 9
3
4
5
7
8
Wiktoria 1.3
Wiktoria 2 1.3
GN 1/1 GN 1/1
9
6 - Rinne (Ablauf des Kondesats aus Entfrostung des
Verdampfers)
7 – Kühlaggregat
8 – GN-Behälter
9 – Steuerungspaneel (Temepraturregelung/Schalter)
10 – Glasseiten
10 12 16 15
10 – Kondesatbrett (dient als Überlauf für Rotationsver-
dampfer)
11 - Kühlaggregat
12 – Bockblende (nach dem Entfernen Zugang zu
Rohreinrichtung des Kühlteiles und elektrischer
Leitungen)
13 - Glasseiten
14 – Typenschild
15 – Steuerungspaneel (Temepraturregelung/Schalter)
16 – Windkasten (nach dem Entfernen Zugang zu den
Lamellen des Kondesators) (die Belüftungsanlagen,
dank der die Zirkulation des ausgekühlten Luftes
gesochert ist können nicht gesperrt werden
Abb.3 Anordnung der GN-
Behälter in „Wiktoria"
GN 1/1
Abb.4 Anordnung der GN-
Behälter in „Wiktoria 2"
de
10
13
14
NS-069 XXX
MASA xxx
NAPIECIE ZNAM. xxx
PR¥ D ZNAM. xxx
MOC ZN. OΠW. xxx
MOC GRZA£EK. xxx
NAPIECIE ZNAM. xxx
KLASA URZADZ. xxx
Typ NAZWA URZ¥ DZENIA
