1 2 3 4
6 5

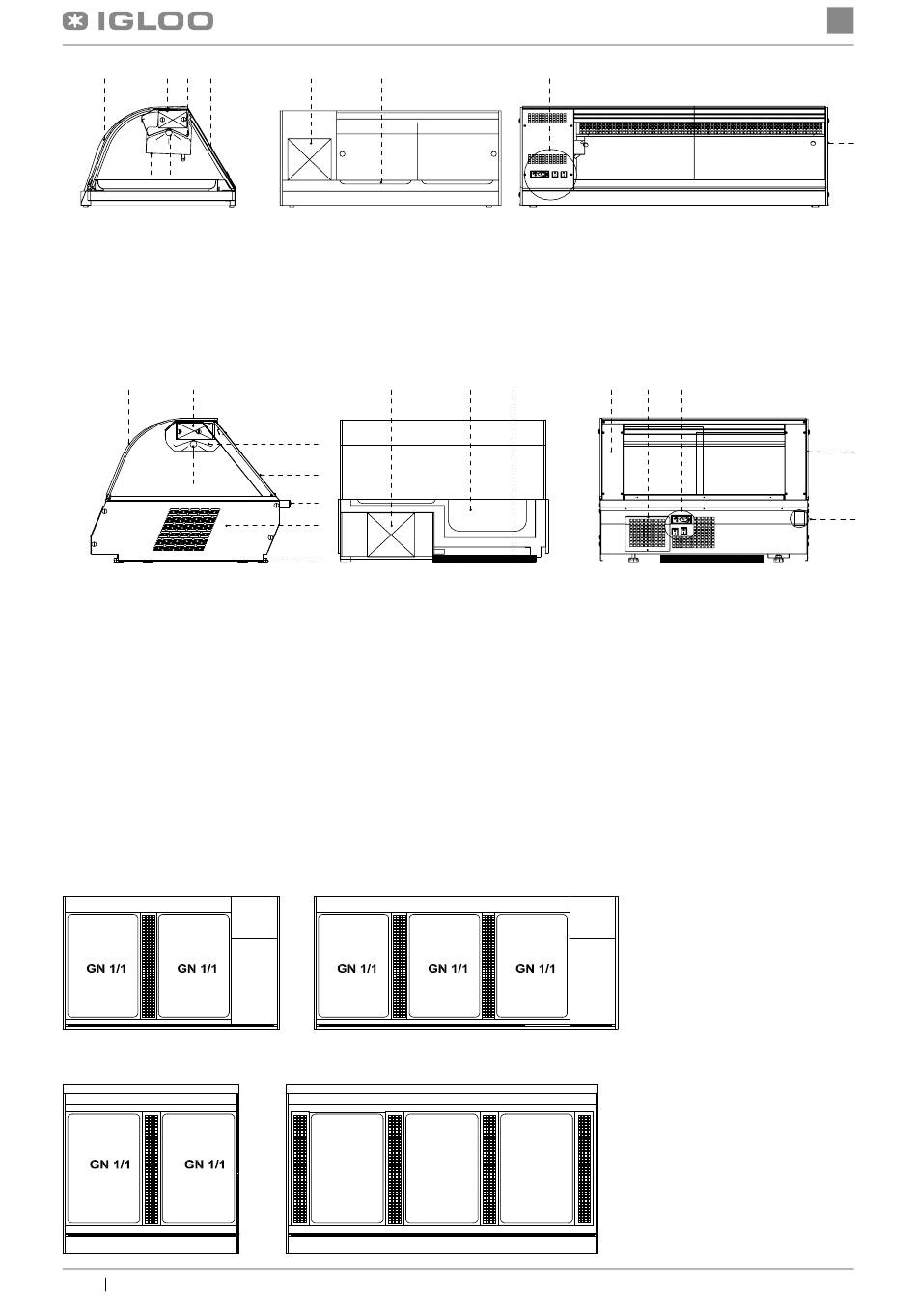

Rys.1 Budowa urządzenia „Wiktoria"
1 - Szyba frontowa gięta, uchylna (po ściągnięciu dostęp
do lamel skraplacza)
2 – Parownik urządzenia
3 – Przysłonka parownika
4 – Przysłonki nocne
5 – Podświetlenie przestrzeni ekspozycyjnej
1 2
6
Rys.2 Budowa urządzenia „Wiktoria 2"
1 - Szyba frontowa gięta, uchylna
2 – Parownik urządzenia
3 – Rynienka (odpływ kondensatu z odszraniania
parownika)
4 – Przysłonki nocne
5 – Blat
6 - Podświetlenie przestrzeni ekspozycyjnej
7 – Oblachowanie boczne (po ściągnięciu dostęp do
agregatu) (NIE BLOKOWAĆ OTWORÓW wentyla-
cyjnych zapewniających cyrkulację powietrza!!!)
8 – Nóżki służące do wypoziomowania urządzenia
Wiktoria 1.0
Wiktoria 2 1.0
2
Instrukcja obsługi Wiktoria, Wiktoria 2
7 8
11 9
3
4
5
7
8
Wiktoria 1.3
Wiktoria 2 1.3
GN 1/1 GN 1/1
9
6 - Rynienka (odpływ kondensatu z odszraniania
parownika)
7 – Agregat chłodniczy
8 – Pojemniki GN
9 – Panel sterowania (regulator temperatury/wyłączniki)
10 – Boki szklane
10 12 16 15
9 – Pojemniki GN
10 – Tacka na skropliny (służy jako przelew z wyparki)
11 - Agregat chłodniczy
12 – Zaślepka rogala (po ściągnięciu dostęp do rurarzu
części chłodniczej i przewodów elektrycznych)
13 - Boki szklane
14 – Tabliczka znamionowa
15 – Panel sterowania (regulator temperatury/wyłączniki)
16 – Wiatrownica (po ściągnięciu dostęp do lamel
skraplacza) (NIE BLOKOWAĆ OTWORÓW wenty-
lacyjnych zapewniających cyrkulację powietrza!!!)
Rys.3 Rozłożenie pojemników
GN w „Wiktorii"
GN 1/1
Rys.4 Rozłożenie pojemników
GN w „Wiktorii 2"
pl
10
13
14
NS-069 XXX
MASA xxx
NAPIECIE ZNAM. xxx
PR¥ D ZNAM. xxx
MOC ZN. OΠW. xxx
MOC GRZA£EK. xxx
NAPIECIE ZNAM. xxx
KLASA URZADZ. xxx
Typ NAZWA URZ¥ DZENIA
