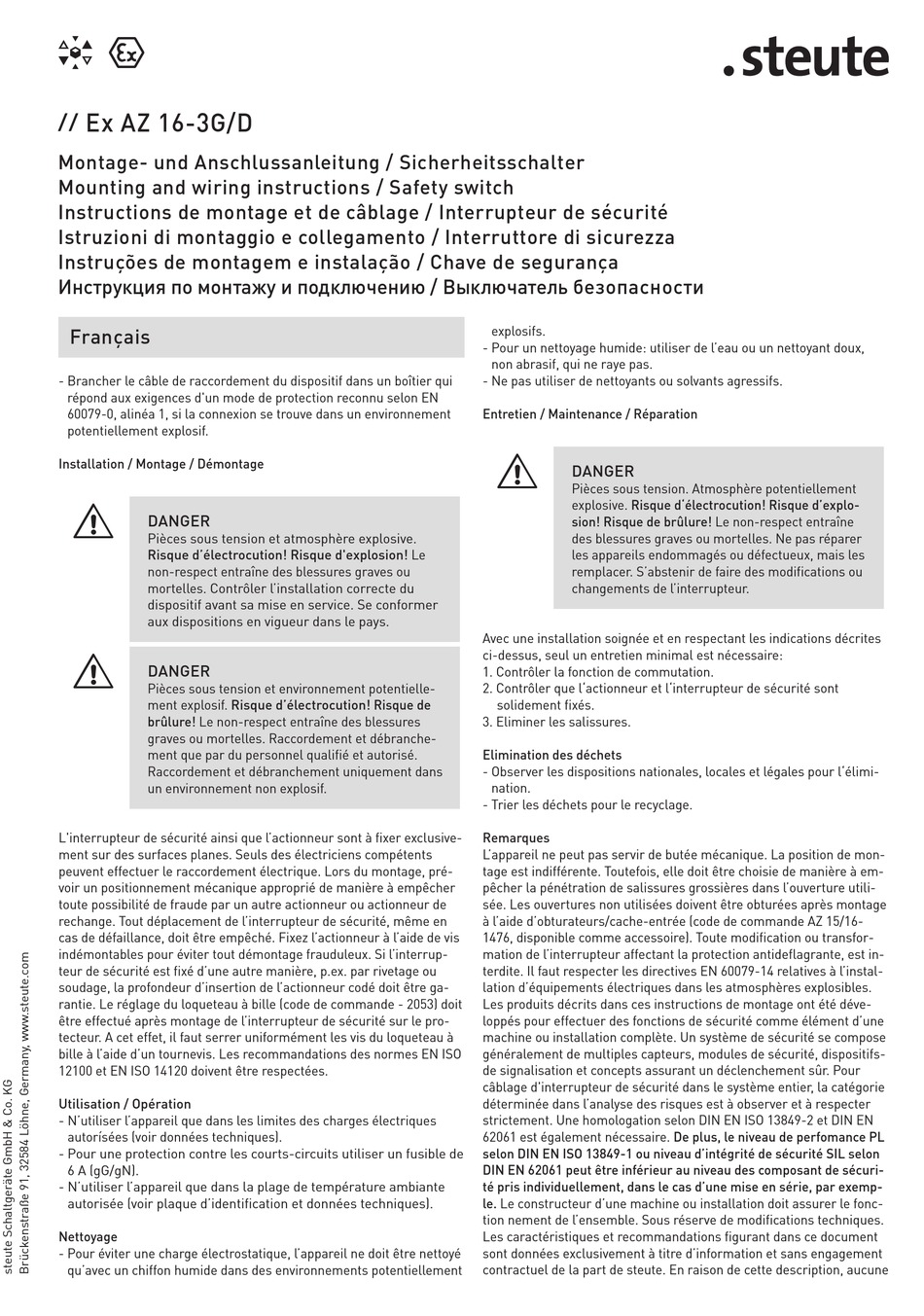

steute Ex AZ 16-3G/D Montage- Und Anschlussanleitung Seite 4

Ex AZ 16-3G/D
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Инструкция по монтажу и подключению / Выключатель безопасности
Français
- Brancher le câble de raccordement du dispositif dans un boîtier qui
répond aux exigences d'un mode de protection reconnu selon EN
60079-0, alinéa 1, si la connexion se trouve dans un environnement
potentiellement explosif.
Installation / Montage / Démontage
=
DANGER
Pièces sous tension et atmosphère explosive.
Risque d'électrocution! Risque d'explosion! Le
non-respect entraîne des blessures graves ou
mortelles. Contrôler l'installation correcte du
dispositif avant sa mise en service. Se conformer
aux dispositions en vigueur dans le pays.
=
DANGER
Pièces sous tension et environnement potentielle-
ment explosif. Risque d'électrocution! Risque de
brûlure! Le non-respect entraîne des blessures
graves ou mortelles. Raccordement et débranche-
ment que par du personnel qualifié et autorisé.
Raccordement et débranchement uniquement dans
un environnement non explosif.
L'interrupteur de sécurité ainsi que l'actionneur sont à fixer exclusive-
ment sur des surfaces planes. Seuls des électriciens compétents
peuvent effectuer le raccordement électrique. Lors du montage, pré-
voir un positionnement mécanique approprié de manière à empêcher
toute possibilité de fraude par un autre actionneur ou actionneur de
rechange. Tout déplacement de l'interrupteur de sécurité, même en
cas de défaillance, doit être empêché. Fixez l'actionneur à l'aide de vis
indémontables pour éviter tout démontage frauduleux. Si l'interrup-
teur de sécurité est fixé d'une autre manière, p.ex. par rivetage ou
soudage, la profondeur d'insertion de l'actionneur codé doit être ga-
rantie. Le réglage du loqueteau à bille (code de commande - 2053) doit
être effectué après montage de l'interrupteur de sécurité sur le pro-
tecteur. A cet effet, il faut serrer uniformément les vis du loqueteau à
bille à l'aide d'un tournevis. Les recommandations des normes EN ISO
12100 et EN ISO 14120 doivent être respectées.
Utilisation / Opération
- N'utiliser l'appareil que dans les limites des charges électriques
autorísées (voir données techniques).
- Pour une protection contre les courts-circuits utiliser un fusible de
6 A (gG/gN).
- N'utiliser l'appareil que dans la plage de température ambiante
autorisée (voir plaque d'identification et données techniques).
Nettoyage
- Pour éviter une charge électrostatique, l'appareil ne doit être nettoyé
qu'avec un chiffon humide dans des environnements potentiellement
explosifs.
- Pour un nettoyage humide: utiliser de l'eau ou un nettoyant doux,
non abrasif, qui ne raye pas.
- Ne pas utiliser de nettoyants ou solvants agressifs.
Entretien / Maintenance / Réparation
=
DANGER
Pièces sous tension. Atmosphère potentiellement
explosive. Risque d'électrocution! Risque d'explo-
sion! Risque de brûlure! Le non-respect entraîne
des blessures graves ou mortelles. Ne pas réparer
les appareils endommagés ou défectueux, mais les
remplacer. S'abstenir de faire des modifications ou
changements de l'interrupteur.
Avec une installation soignée et en respectant les indications décrites
ci-dessus, seul un entretien minimal est nécessaire:
1. Contrôler la fonction de commutation.
2. Contrôler que l'actionneur et l'interrupteur de sécurité sont
solidement fixés.
3. Eliminer les salissures.
Elimination des déchets
- Observer les dispositions nationales, locales et légales pour l'élimi-
nation.
- Trier les déchets pour le recyclage.
Remarques
L'appareil ne peut pas servir de butée mécanique. La position de mon-
tage est indifférente. Toutefois, elle doit être choisie de manière à em-
pêcher la pénétration de salissures grossières dans l'ouverture utili-
sée. Les ouvertures non utilisées doivent être obturées après montage
à l'aide d'obturateurs/cache-entrée (code de commande AZ 15/16-
1476, disponible comme accessoire). Toute modification ou transfor-
mation de l'interrupteur affectant la protection antideflagrante, est in-
terdite. Il faut respecter les directives EN 60079-14 relatives à l'instal-
lation d'équipements électriques dans les atmosphères explosibles.
Les produits décrits dans ces instructions de montage ont été déve-
loppés pour effectuer des fonctions de sécurité comme élément d'une
machine ou installation complète. Un système de sécurité se compose
généralement de multiples capteurs, modules de sécurité, dispositifs-
de signalisation et concepts assurant un déclenchement sûr. Pour
câblage d'interrupteur de sécurité dans le système entier, la catégorie
déterminée dans l'analyse des risques est à observer et à respecter
strictement. Une homologation selon DIN EN ISO 13849-2 et DIN EN
62061 est également nécessaire. De plus, le niveau de perfomance PL
selon DIN EN ISO 13849-1 ou niveau d'intégrité de sécurité SIL selon
DIN EN 62061 peut être inférieur au niveau des composant de sécuri-
té pris individuellement, dans le cas d'une mise en série, par exemp-
le. Le constructeur d'une machine ou installation doit assurer le fonc-
tion nement de l'ensemble. Sous réserve de modifications techniques.
Les caractéristiques et recommandations figurant dans ce document
sont données exclusivement à titre d'information et sans engagement
contractuel de la part de steute. En raison de cette description, aucune
