steute GF Montage- Und Anschlussanleitung

GF(S) / GF(S)I / GF(S) 2 / GF(S) 3 / GFS NA
//
Montage- und Anschlussanleitung / Fußschalter
Mounting and wiring instructions / Foot switch
Instructions de montage et de câblage / Pédale de commande
Istruzioni di montaggio e collegamento / Interruttore a pedale
Instruções de montagem e instalação / Pedal de comando
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Die Fußschalter der Baureihen GF, GFI ohne Schutzhaube und GFS,
GFSI mit Schutzhaube eignen sich wegen ihrer robusten Bauform be-
sonders für den industriellen Einsatz. Bei unsachgemäßem Gebrauch
wird keine Haftung durch den Hersteller übernommen.
Die Fußschalter mit zusätzlichem Not-Aus-Taster GFS NA erfüllen die
europäischen Normen EN 60947-5-1 und EN 60947-5-5.
Befestigung und Anschluss
Die Fußschalter entsprechend angegebener Anschlussbezeichnun-
gen anschließen. Die angegebenen Kontaktsymbole beziehen sich
auf einen unbetätigten Schalter. Die Kontaktbezeichnungen sind im
Schalterinnenraum benannt. Zur Leitungseinführung Kabelverschrau-
bungen mit entsprechender Schutzart verwenden. Nach erfolgtem
Anschluss Schalterinnenraum von Schmutzteilen säubern.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Prüfen der Pedale auf Leichtgängigkeit.
2. Schmutz entfernen.
3. Prüfen der Leitungseinführung und -anschlüsse.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
English
Use of the mounting and wiring instructions
All actions described in these instructions may only be performed by
qualified persons who have been trained and authorised by the
operating company.
1. Read and understand these mounting and wiring instructions.
2. Comply with the valid occupational safety and accident prevention
regulations.
3. Install and operate the device.
Selection and installation of devices and their integration in control
systems demand qualified knowledge of all the relevant laws, as well
as the normative requirements of the machine manufacturer.
In case of doubt, the German language version of these instructions
shall prevail.
Scope of delivery
Device, mounting and wiring instructions, carton.
Intended use

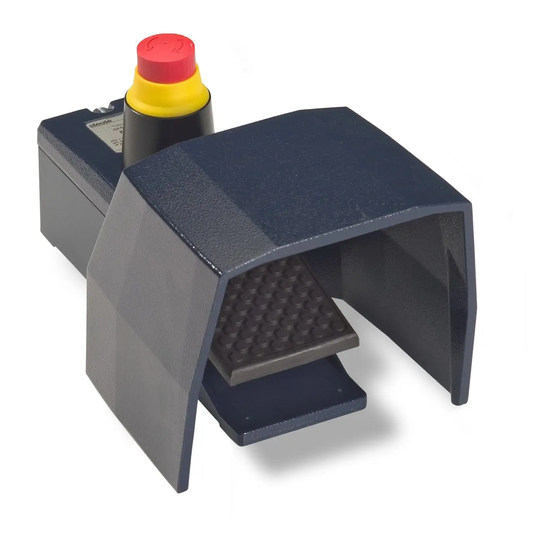

The foot switches in series GF, GFI without protective shield and GFS,
GFSI with protective shield are especially suited for industrial purpos-
es due to their robust design. The manufacturer assumes no liability
for inappropriate use.
The foot switches with additional emergency push-button GFS NA con-
form to the European standards EN 60947-5-1 and EN 60947-5-5.
Mounting and wiring
Wire the foot switch according to the specified wire colours/terminal
labelling. Contact symbols are shown for a not actuated switch. The
contact numbers can be found in the wiring compartment. For cable
entries, use cable glands with the appropriate degree of protection.
Clean the inside of the switch from dirt after wiring.
Maintenance
With rough conditions, we recommend routine maintenance as follows:
1. Check pedals for easy operation.
2. Remove dirt.
3. Check sealing of the cable or conduit connections.
Cleaning
- In case of damp cleaning: use water or mild, non-scratching,
non-chafing cleaners.
- Do not use aggressive cleaners or solvents.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.
