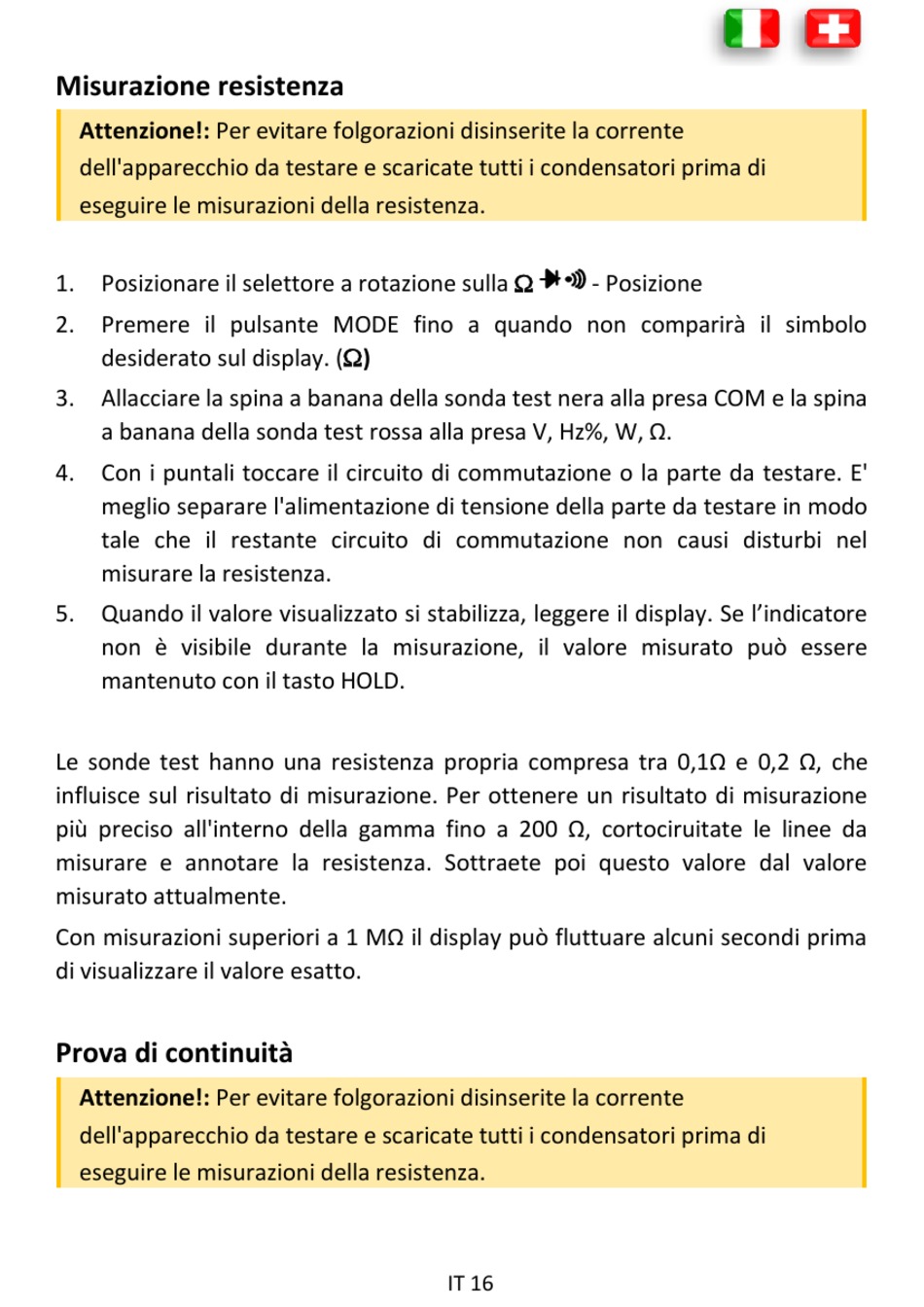

Misurazione resistenza

Attenzione!: Per evitare folgorazioni disinserite la corrente
dell'apparecchio da testare e scaricate tutti i condensatori prima di
eseguire le misurazioni della resistenza.
1. Posizionare il selettore a rotazione sulla 
2. Premere il pulsante MODE fino a quando non comparirà il simbolo
desiderato sul display. ()
3. Allacciare la spina a banana della sonda test nera alla presa COM e la spina
a banana della sonda test rossa alla presa V, Hz%, W, Ω.
4. Con i puntali toccare il circuito di commutazione o la parte da testare. E'
meglio separare l'alimentazione di tensione della parte da testare in modo
tale che il restante circuito di commutazione non causi disturbi nel
misurare la resistenza.
5. Quando il valore visualizzato si stabilizza, leggere il display. Se l'indicatore
non è visibile durante la misurazione, il valore misurato può essere
mantenuto con il tasto HOLD.
Le sonde test hanno una resistenza propria compresa tra 0,1Ω e 0,2 Ω, che
influisce sul risultato di misurazione. Per ottenere un risultato di misurazione
più preciso all'interno della gamma fino a 200 Ω, cortociruitate le linee da
misurare e annotare la resistenza. Sottraete poi questo valore dal valore
misurato attualmente.
Con misurazioni superiori a 1 MΩ il display può fluttuare alcuni secondi prima
di visualizzare il valore esatto.
Prova di continuità
Attenzione!: Per evitare folgorazioni disinserite la corrente
dell'apparecchio da testare e scaricate tutti i condensatori prima di
eseguire le misurazioni della resistenza.
- Posizione
IT 16
