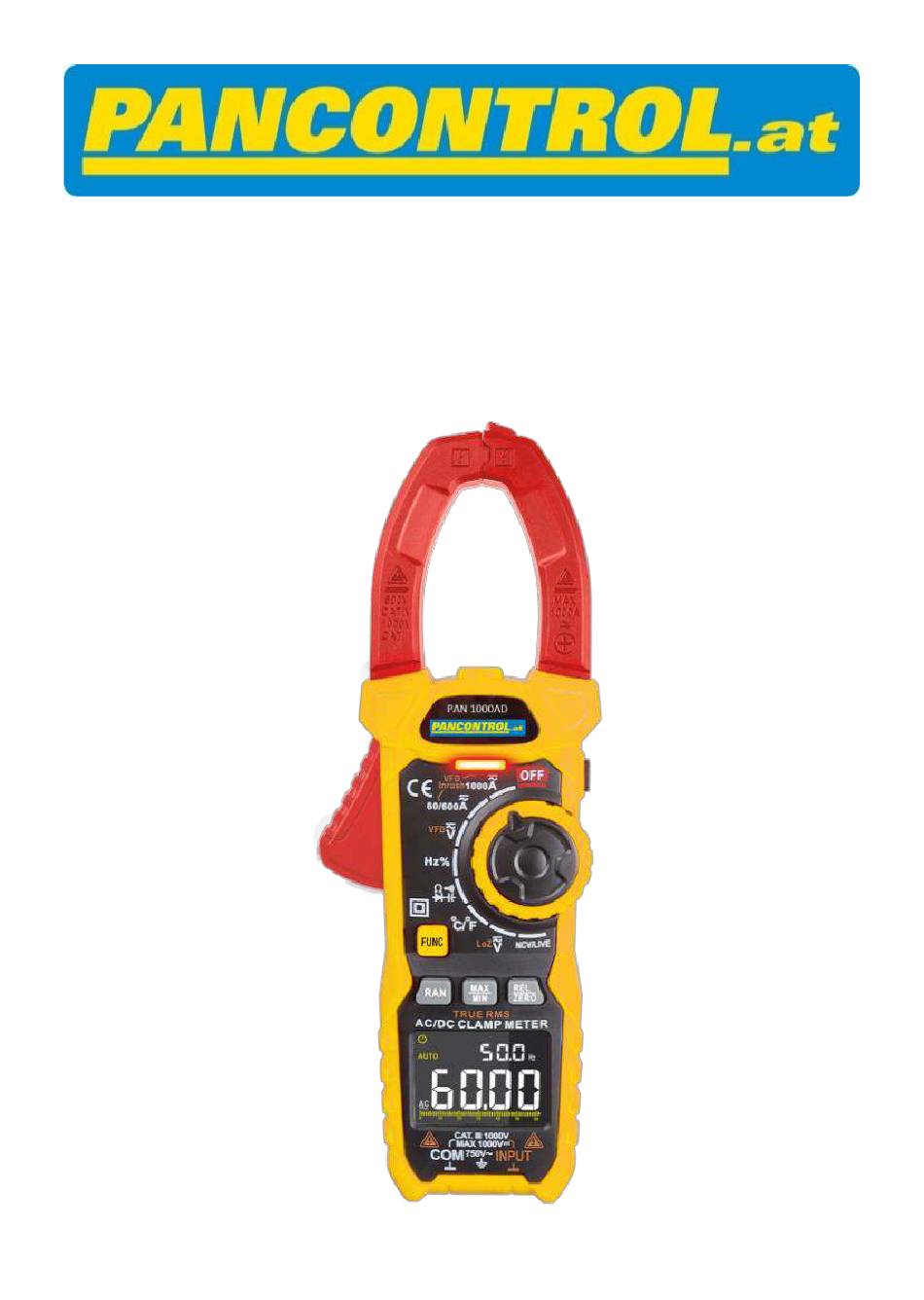

- Seite 1 Deutsch MANUAL PAN 1000 AD...
- Seite 2 Deutsch Bedienungsanleitung PAN 1000 AD True RMS - Digitalstromzange Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........6 Bedienelemente und Anschlussbuchsen ......... 7 Das Display und seine Symbole ............. 10 Technische Daten ................12 Bedienung ..................
- Seite 3 Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
- Seite 4 Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
- Seite 5 Deutsch • Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten. • Berühren Sie niemals leitende Bauteile oder blanke Drähte. • Seien Sie vorsichtig, wenn Sie an Spannungen über 60V DC, 30V AC RMS oder 42V AC Spitzenwert arbeiten.
- Seite 6 Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Gefährliche Spannung! Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
- Seite 7 Deutsch 5. Bedienelemente und Anschlussbuchsen...
- Seite 8 Deutsch Messzangen Hebel zum Öffnen der Messzangen Drehschalter Anzeige Funktionstasten (Bedeutung siehe unten.) Messpunktbeleuchtung (Taschenlampe) Anschlussbuchsen Gemeinsame Anschlussbuchse (COM) Multifunktionsbuchse (INPUT) NCV-Sensor NCV / LIVE-Anzeige Die Funktionstasten und ihre Bedeutung Data Hold (angezeigten Wert halten), Messpunktbeleuchtung (Taschenlampe) Maximalwert / Minimalwert - Anzeige Relativwertmessung ZERO Gleichstrommessung - Nullstellungstaste...
- Seite 9 Deutsch Der Drehschalter und seine Symbole Gerät abgeschaltet Gleichstrommessung / Wechselstrommessung 1000 A (1000 A - Bereich) Gleichstrommessung / Wechselstrommessung 60/600 A (600 A - Bereich) Spannungsmessung bei variabler Frequenz Hz % Frequenz- und Tastgradmessung Widerstandsmessung, Durchgangsprüfung, Diodentest, Kapazitätsmessung °C °F Temperaturmessung Spannungsmessung mit reduzierter Impedanz...
- Seite 10 Deutsch 6. Das Display und seine Symbole...
- Seite 11 Deutsch Betriebsanzeige Gleichspannung/-strom Wechselspannung/-strom IHIH Data hold (angezeigten Wert halten) Diodentest Durchgangsprüfung MAX MIN Maximalwert / Minimalwert Kontaktloser Spannungsprüfer LIVE Einpolige Spannungsprüfung Batterie schwach Spannungsmessung mit reduzierter Impedanz Spannungsmessung bei variabler Frequenz Relativwertmessung AUTO Automatische Bereichswahl ZERO Anzeige auf Null gestellt INRUSH Anlaufstrommessung ...
- Seite 12 Deutsch 7. Technische Daten Anzeige OLED-Anzeige, 2-färbig 3 3/4 Stellen (bis 5999) Zangenöffnung 40 mm Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Kategorie CAT III 1000 V (Einsatzbereich) CAT IV 600 V max. Spannung gegen Erde DC: 1000 V AC: 750 V 40 Hz –...
- Seite 13 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert *) 600 mV 0,1 mV 0,001 V ±(0,5% + 5 digits) Gleichspannung 0,01 V 600 V 0,1 V 1000 V ±(0,8% + 5 digits) 600 mV 0,1 mV 0,001 V ±(0,8% + 5 digits) Wechselspannung 0,01 V...
- Seite 14 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert *) 10 Hz 0,001 Hz 100 Hz 0,01 Hz 1000 Hz 0,1 Hz ±(1,0% + 3 digits) Frequenz 10 kHz 0,001 kHz [Hz] 100 kHz 0,01 kHz 1000 kHz 0,1 kHz 10 MHz 0,001 Mhz ±(3,0% + 3 digits)
- Seite 15 Deutsch Funktion Prüfstrom: etwa 1,5 mA Diodentest Spannung des offenen Schaltkreises: etwa 3 V Durchgangsprüfung Spannung des offenen Schaltkreises: etwa 1 V 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise. (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. •...
- Seite 16 Deutsch Maximalwert / Minimalwert Diese Funktion erlaubt das Ablesen von Maximal- oder Minimalwerten bei schwankenden Messergebnissen. Sie ist bei Frequenz, Tastgrad, Kapazität, Durchgangsprüfung und Diodentest nicht verfügbar. Hinweis: Wenn Sie in den MAX/MIN--Modus wechseln, schaltet das Gerät automatisch in die manuelle Bereichswahl um. Betätigen Sie die MAX/MIN-Taste (5.2) um in den MAX/MIN-Modus zu gelangen.
- Seite 17 Deutsch Messen Sie die Referenzgröße, wie weiter unten beschrieben. Mit der Funktionstaste REL (5.3) starten oder beenden sie die Relativwertmessung. - Im Display erscheint REL. Nehmen Sie eine weitere Messung vor, das Ergebnis ist die Differenz zum Referenzwert. Um die Relativwert-Funktion zu verlassen, drücken Sie erneut die REL- Taste.
- Seite 18 Deutsch Analogbalken Der Analogbalken stellt den Messwert als Balkendiagramm dar. Er reagiert schneller als die Anzeige (Aktualisierung 10x pro Sekunde) und besteht aus 60 Segmenten in 6 Abschnitten. Der eingestellte Messbereich wird als die ganze Breite betrachtet. z.B: 60 V Bereich, jede Unterteilung entspricht 1 Volt. Der Analogbalken wird bei Frequenz-, Dioden- und Kapazitätsmessung nicht angezeigt.
- Seite 19 Deutsch Gleichspannungsmessung / Wechselspannungsmessung Achtung! Prüfen Sie vor jeder Messung die Funktion an einer zuverlässig funktionierenden Spannungsquelle. Stellen Sie den Drehschalter auf die Position Betätigen Sie FUNC (5.4) bis AC oder DC in der Anzeige erscheint. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse (INPUT) an.
- Seite 20 Deutsch Kontaktloser Spannungsprüfer: Hinweis: Entfernen Sie beide Prüfkabel vom Gerät. NCV / LIVE Stellen Sie den Drehschalter auf die Position Mit der Funktionstaste FUNC (5.4) wechseln Sie zwischen NCV und LIVE. Halten Sie die Spitze des Messgerätes an eine Steckdose oder an ein Kabel (<5 mm).
- Seite 21 Deutsch Spannungsmessung bei variabler Frequenz (VFD) Achtung! Im VFD Modus darf nicht länger als eine Minute gemessen werden! Hinweis: Die VFD-Funktion ermöglicht es, Wechselspannungen mit variabler (nicht konstanter) Frequenz zu messen. (VFD = Variable Frequency Drive / Messung variabler Frequenzen) Im Display erscheint das VFD-Symbol. Stellen Sie den Drehschalter auf die Position Betätigen Sie FUNC (5.4) bis VFD in der Anzeige erscheint.
- Seite 22 Deutsch Gleichstrommessung / Wechselstrommessung Achtung! Messen Sie immer nur an einer Ader bzw. einem Leiter. Einschließen mehr einem Leiter ergibt eine Differenzstrommessung (ähnlich dem Identifizieren von Leckströmen). Sind andere stromdurchflossene Leiter in der Nähe, könnten diese die Messung beeinflussen. Halten Sie aus diesem Grund einen möglichst großen Abstand zu anderen Leitern.
- Seite 23 Deutsch Anlaufstrommessung Stellen Sie den Drehschalter auf die Position 1000 A oder 60/600 A Betätigen Sie FUNC (5.4) bis INRUSH in der Anzeige erscheint. Durch Drücken des Hebels öffnen sich die Messzangen. Bringen Sie den Leiter möglichst mittig in die Zangenöffnung und schließen Sie die Messzangen wieder.
- Seite 24 Deutsch Durchgangsprüfung: Bei einem Widerstand <30 Ω hören Sie einen Signaltonund die LED (9) leuchtet auf. Bei offenem Schaltkreis wird am Display "OL" angezeigt. Diodentest: In Durchlassrichtung wird der Spannungsabfall (etwa 400 bis 700 mV), in Sperrichtung "OL" angezeigt. Defekte Dioden zeigen in beiden Richtungen 0 mV oder "OL"...
- Seite 25 Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind.
- Seite 26 Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
