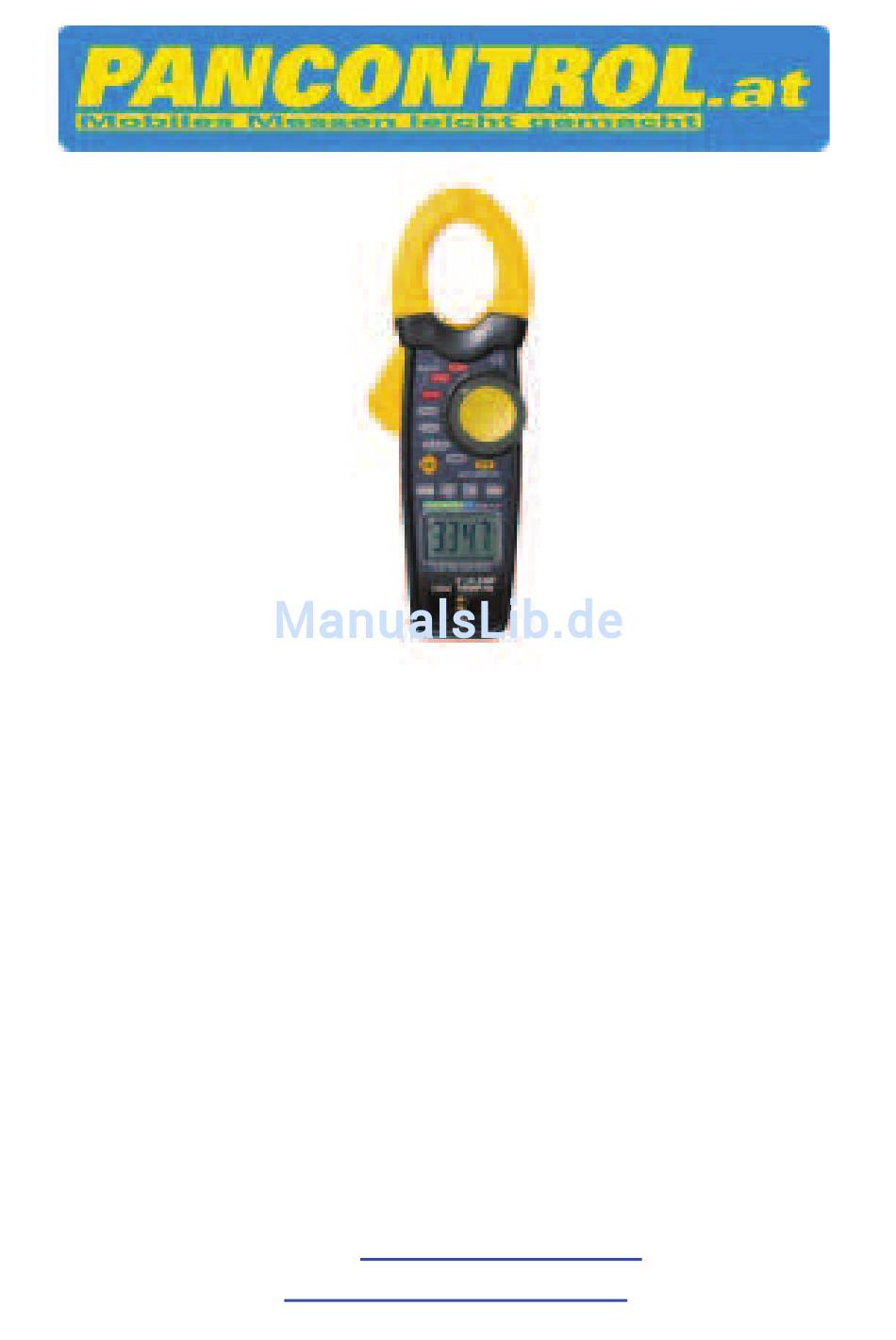

- Seite 1 BEDIENUNGSANLEITUNG PAN 147 Digitalstromzange AC/DC True RMS mit Temperaturmessung Dipl.Ing. Ernst KRYSTUFEK GmbH&CoKG A - 1230 Wien, Pfarrgasse 79 Tel.: 01/ 616 40 10, Fax DW-21 Email: office@krystufek.at http://www.krystufek.at...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Sicherheitshinweise ........4 2. Einführung und Lieferumfang ......5 3. Eigenschaften ............5 4. Spezifikationen............6 4-1 Allgemeine Spezifikationen ......6 WICHTIGE ELEKTRISCHE SYMBOLE ....6 4-2 Mess-Spezifikationen........7 DC = Spannung..........8 AC ~ Spannung (40Hz bis 1kHz)....8 Widerstand ............ - Seite 3 (2) Spannungsmessungen AC und DC ..15 (3) Widerstandsmessung, Duchgangs - und Diodentest............16 (4) Temperaturmessung .......17 (5) Automatische Abschaltung .....17 (6) Frequenzmessung ........17 (7) Kapazitätsmessung .........18 (8) Data HOLD Funktion ........18 (9) PEAK HOLD Funktion.......18 (10) Display Beleuchtung ......18 6. Instandhaltung .............19 6-1 Batteriewechsel ..........19 ACHTUNG! Bitte lesen Sie diese Bedienungsanleitung sorgfältig und...
-
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. Wird das Gerät nicht wie beschrieben eingesetzt, können die Sicherheitsmerkmale des Gerätes beeinträchtigt werden. - Verwenden Sie das Gerät nicht, wenn das Gehäuse bzw. -
Seite 5: Einführung Und Lieferumfang
Gefahr des Stromkreises nicht erkannt werden! 2. Einführung und Lieferumfang Bei unserem PAN 147 handelt es sich um eine neuartige Stromzange zur Messung von Strömen, mit der einadrige stromdurchflossene Kabel bis zu 1000A rms gemessen werden können. Zusätzlich sind Spannungsmessungen sowie Temperatur, Widerstand, Durchgangstest, Kapazitätsmessungen, Diodentest,... -
Seite 6: Spezifikationen
- Gleich- und Wechselspannungsmessung 600V - Gleich- und Wechselstrommessung 10mA - 1000 A - Widerstandsmessung 10mΩ - 40 MΩ - Kondensatoren bis 40mF - Temperatur – 40°C - ca. 1000°C - Temperatur – 40°F - ca. 1832°F - Durchgangsprüfer mit Ton unter 35 Ω - Diodentest - Frequenzmessung bis 4 kHz - Automatische Abschaltung nach 20 Minuten Untätigkeit... -
Seite 7: Mess-Spezifikationen
Entspricht CE Richtlinien Erdung DC Gleichstrom / Spannung ACHTUNG GEFAHR Durchgangsprüfer akustisch AC oder DC Kapazitätsmessung 4-2 Mess-Spezifikationen Zur Verwendung in Innenräumen bis max. 2000m Seehöhe (Lagerung bis 10000m). Temperaturbereich -10° bis 50° für Betrieb und –30° bis 60° bei Lagerung 0°... -
Seite 8: Dc = Spannung
Temperaturkoeffizient: 0,1x (Genauigkeit)/°C Kurzzeitig können die angegebenen Werte erheblich überschritten werden unter besonderen elektrischen Störeinflüssen wie Magnetfeldern. Bei Wegfall dieser Störungen arbeitet das Gerät wieder genau. DC = Spannung Messbereich V DC Auflösung Genauigkeit % + St. 400mV 0,1mV 0,8% + 2 dig. 1,5% + 2 dig. -
Seite 9: Dc ~ Strom
4kΩ 1Ω 1,5 + 2 dig. 40kΩ 10Ω 1,5 + 2 dig. 400kΩ 100Ω 1,5 + 2 dig. 4MΩ 1kΩ 2,5 + 5 dig. 40MΩ 10kΩ 3,5 + 10 dig. DC ~ Strom Messbereich A DC Auflösung Genauigkeit % + St. 40 A 10mA 2,8% + 10 dig. -
Seite 10: Frequenzmessung
40 mF 0,01 mF 5,0 + 10 dig. Frequenzmessung Messbereich A Auflösung Genauigkeit % + St. 4 kHz 0,001 kHz 2,8% + 10 dig. Durchgangsprüfung Summer ertönt, wenn der Widerstand unter • 35 Ohm sinkt. Prüfspannung ca. 0,45V • Überlastschutz 600 V p •... -
Seite 11: Beschreibung Der Vorderseite
1. Den Drehschalter immer vor Beginn der Messungen auf den gewünschten Messbereich bringen. Muss der Messbereich während des Messens gewechselt werden, die Strippen vorher vom gemessenen Kreis entfernen. 2. Verwenden Sie das Gerät nicht in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind. 3. -
Seite 12: Funktionsdruckknöpfe
Spannungsmessung, Frequenz Diodetest, Durchgangsprüfer Ω akustisch, Widerstandsmessung Kapazitätsmessung TEMP Temperaturmessung 40, 400, Strommessung 1000A 5-4. Funktionsdruckknöpfe MODE Bereichsumschaltung PEAK Spitzenwertspeicher Drücken der HOLD - Taste friert die Anzeige ein. Nochmaliges Drücken hebt den HOLD - Modus wieder auf. Licht Hintergrundbeleuchtung ZERO Nullstellungstaste 5-5. -
Seite 13: Durchführung Von Messungen
1 erscheint im AC Messbereich • 2 erscheint im DC Messbereich • Wenn die Batteriewarnanzeige • erscheint, Batterie sofort tauschen. 4 AUTO Automatische Bereichswahl • Diodenprüfung Anzeige • Durchgangsprüfer Anzeige – Summer • 7 MAX Maximum Bereich Anzeige • Data Hold ist aktiv •... -
Seite 14: Strommessungen Dc/Ac
SICHERHEITSHINWEISE In der Nähe von Geräten, welche elektromagnetische Streufelder erzeugen (z.B. Schweißtrafo, Zündung), kann das Display ungenaue oder verzerrte Werte zeigen. Die Batterie muss richtig eingesetzt sein. Erscheint die Batteriewarnung im Display, sofort Batterie tauschen! Batterien nur wechseln, wenn das Gerät ausgeschaltet ist. -
Seite 15: Spannungsmessungen Ac Und Dc
FALSCH RICHTIG Immer nur einen Leiter „gleichzeitig“ messen. Sind andere stromdurchflossene Leiter in der Nähe, können diese die Messung beeinflussen. Wenn möglich, einen Mindestabstand von 125mm einhalten. (2) Spannungsmessungen AC und DC MAXIMALE SPANNUNG AM GERÄT 600V In jedem Messbereich hat das Multimeter eine Eingangsimpedanz von 10MΩ. -
Seite 16: Widerstandsmessung, Durchgangs- Und Diodentest
Drehschalter auf V Hz stellen. • MODE drücken für AC Selektion • Schwarzes Prüfkabel in die COM Buchse • stecken, rotes Kabel in die V Buchse. Kabel parallel zur Spannungsquelle anlegen • und Messwert ablesen Durch Drücken von PEAK werden Maximum- •... -
Seite 17: Temperaturmessung
Prüfspitzen der Polarität entsprechend mit dem Halbleiter verbinden (rot=Anode) Am Display den Spannungsabfall ablesen. Bei • einem guten Halbleiter wird er zwischen 0,5~0,8 V liegen. Erscheint am Display OL ist die Polarität falsch • oder der Halbleiter tot. (4) Temperaturmessung Drehschalter auf TEMP stellen. -
Seite 18: Kapazitätsmessung
Schwarzes Prüfkabel in die COM Buchse • stecken, rotes Kabel in die V Buchse. Am Display den Messwert ablesen. • (7) Kapazitätsmessung Drehschalter auf CAP stellen. • Schwarzes Prüfkabel in die COM Buchse • stecken, rotes Kabel in die V Buchse. -
Seite 19: Instandhaltung
6. Instandhaltung WARNUNG! Vor dem Wechsel der Batterie müssen die Prüfkabel von allen stromführenden Kreisen entfernt werden! Grundsätzlich können Reparaturen an diesem komplizierten Produkt nur von qualifiziertem Personal ausgeführt werden. Von Zeit zu Zeit sollte das Gerät mit einem feuchten Lappen (Tuch) und etwas Haushaltsreiniger abgewischt werden. - Seite 20 Gehäuse zusammensetzen und Schraube eindrehen. ACHTUNG Ein Einschalten des Gerätes, bevor die Batterie angeschlossen ist, kann, wenn die Batterie falsch verbunden ist, einen Schaden am Gerät verursachen. Dipl.Ing. Ernst KRYSTUFEK GmbH&CoKG A - 1230 Wien, Pfarrgasse 79 Tel.: 01/6164010, Fax Dw 21 Email: office@krystufek.at http://www.krystufek.at...
