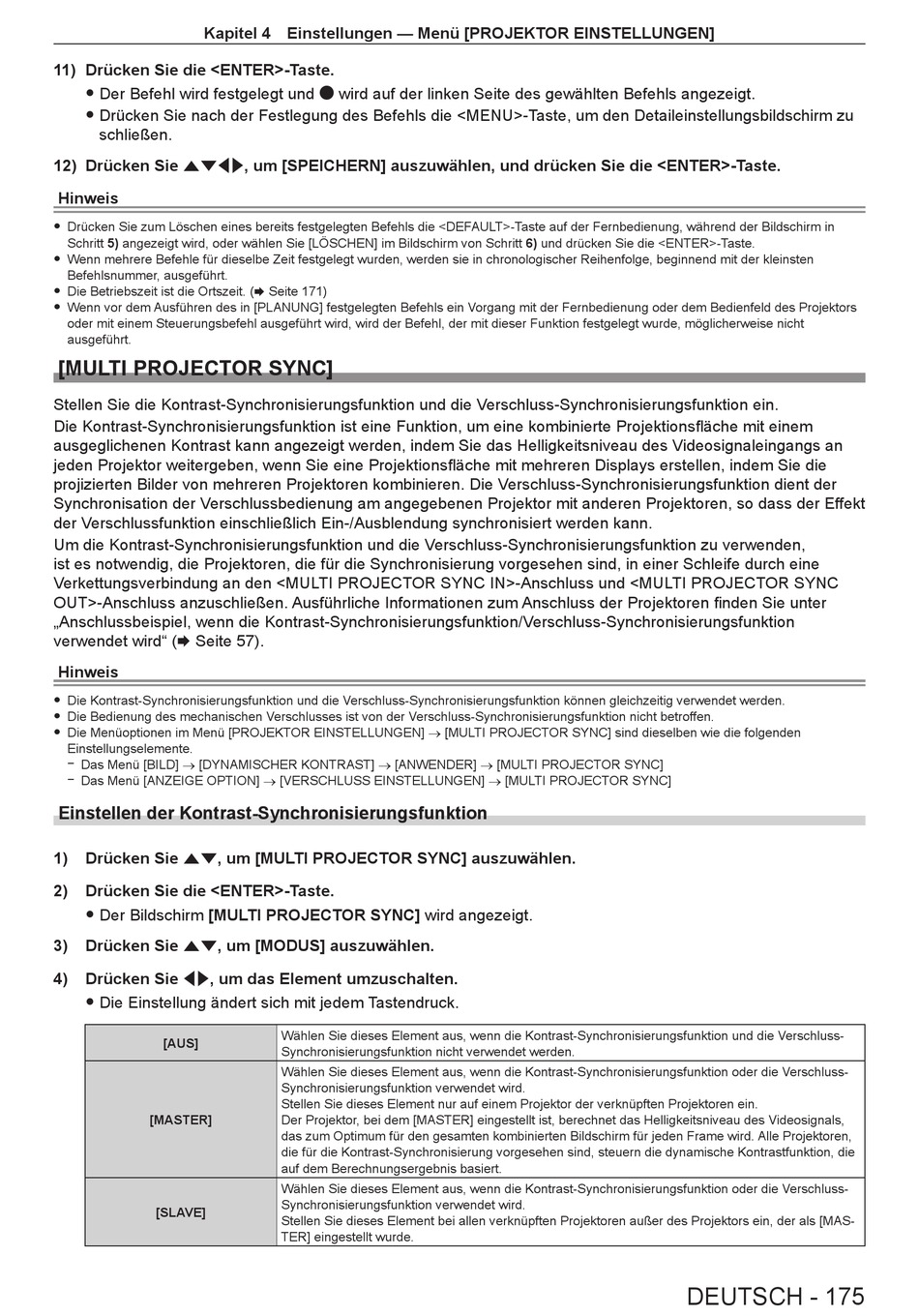

Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN]
11) Drücken Sie die <ENTER>-Taste.
f Der Befehl wird festgelegt und n wird auf der linken Seite des gewählten Befehls angezeigt.
f Drücken Sie nach der Festlegung des Befehls die <MENU>-Taste, um den Detaileinstellungsbildschirm zu
schließen.
12) Drücken Sie asqw, um [SPEICHERN] auszuwählen, und drücken Sie die <ENTER>-Taste.
Hinweis
f Drücken Sie zum Löschen eines bereits festgelegten Befehls die <DEFAULT>-Taste auf der Fernbedienung, während der Bildschirm in
Schritt 5) angezeigt wird, oder wählen Sie [LÖSCHEN] im Bildschirm von Schritt 6) und drücken Sie die <ENTER>-Taste.
f Wenn mehrere Befehle für dieselbe Zeit festgelegt wurden, werden sie in chronologischer Reihenfolge, beginnend mit der kleinsten
Befehlsnummer, ausgeführt.
f Die Betriebszeit ist die Ortszeit. (x Seite 171)
f Wenn vor dem Ausführen des in [PLANUNG] festgelegten Befehls ein Vorgang mit der Fernbedienung oder dem Bedienfeld des Projektors
oder mit einem Steuerungsbefehl ausgeführt wird, wird der Befehl, der mit dieser Funktion festgelegt wurde, möglicherweise nicht
ausgeführt.

[MULTI PROJECTOR SYNC]

Stellen Sie die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion ein.
Die Kontrast-Synchronisierungsfunktion ist eine Funktion, um eine kombinierte Projektionsfläche mit einem
ausgeglichenen Kontrast kann angezeigt werden, indem Sie das Helligkeitsniveau des Videosignaleingangs an
jeden Projektor weitergeben, wenn Sie eine Projektionsfläche mit mehreren Displays erstellen, indem Sie die
projizierten Bilder von mehreren Projektoren kombinieren. Die Verschluss-Synchronisierungsfunktion dient der
Synchronisation der Verschlussbedienung am angegebenen Projektor mit anderen Projektoren, so dass der Effekt
der Verschlussfunktion einschließlich Ein-/Ausblendung synchronisiert werden kann.
Um die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion zu verwenden,
ist es notwendig, die Projektoren, die für die Synchronisierung vorgesehen sind, in einer Schleife durch eine
Verkettungsverbindung an den <MULTI PROJECTOR SYNC IN>-Anschluss und <MULTI PROJECTOR SYNC
OUT>-Anschluss anzuschließen. Ausführliche Informationen zum Anschluss der Projektoren finden Sie unter
„Anschlussbeispiel, wenn die Kontrast-Synchronisierungsfunktion/Verschluss-Synchronisierungsfunktion
verwendet wird" (x Seite 57).
Hinweis
f Die Kontrast-Synchronisierungsfunktion und die Verschluss-Synchronisierungsfunktion können gleichzeitig verwendet werden.
f Die Bedienung des mechanischen Verschlusses ist von der Verschluss-Synchronisierungsfunktion nicht betroffen.
f Die Menüoptionen im Menü [PROJEKTOR EINSTELLUNGEN] → [MULTI PROJECTOR SYNC] sind dieselben wie die folgenden
Einstellungselemente.
g Das Menü [BILD] → [DYNAMISCHER KONTRAST] → [ANWENDER] → [MULTI PROJECTOR SYNC]
g Das Menü [ANZEIGE OPTION] → [VERSCHLUSS EINSTELLUNGEN] → [MULTI PROJECTOR SYNC]

Einstellen der Kontrast-Synchronisierungsfunktion

1) Drücken Sie as, um [MULTI PROJECTOR SYNC] auszuwählen.
2) Drücken Sie die <ENTER>-Taste.
f Der Bildschirm [MULTI PROJECTOR SYNC] wird angezeigt.
3) Drücken Sie as, um [MODUS] auszuwählen.
4) Drücken Sie qw, um das Element umzuschalten.
f Die Einstellung ändert sich mit jedem Tastendruck.
[AUS]
[MASTER]
[SLAVE]
Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion und die Verschluss-
Synchronisierungsfunktion nicht verwendet werden.
Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss-
Synchronisierungsfunktion verwendet wird.
Stellen Sie dieses Element nur auf einem Projektor der verknüpften Projektoren ein.
Der Projektor, bei dem [MASTER] eingestellt ist, berechnet das Helligkeitsniveau des Videosignals,
das zum Optimum für den gesamten kombinierten Bildschirm für jeden Frame wird. Alle Projektoren,
die für die Kontrast-Synchronisierung vorgesehen sind, steuern die dynamische Kontrastfunktion, die
auf dem Berechnungsergebnis basiert.
Wählen Sie dieses Element aus, wenn die Kontrast-Synchronisierungsfunktion oder die Verschluss-
Synchronisierungsfunktion verwendet wird.
Stellen Sie dieses Element bei allen verknüpften Projektoren außer des Projektors ein, der als [MAS-
TER] eingestellt wurde.
DEUTSCH - 175
