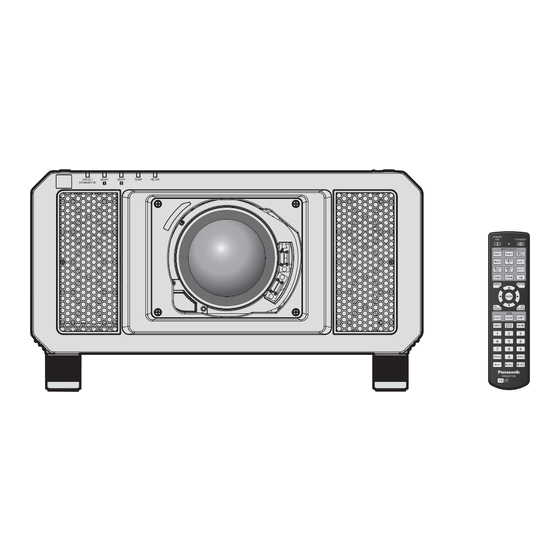

Panasonic PT-RQ13 Bedienungsanleitung, Funktionsanleitung

Dlp-projektor
Inhaltsverzeichnis

Werbung

Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben.
■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 3.10 und höher.
■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen.
z für Indien
PT-RQ13KD
z für andere Länder oder Regionen
PT-RQ13K
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
Bewahren Sie dieses Handbuch auf.
■ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" vor der Nutzung dieses
Produkts. ( x Seiten 5 bis 14).
Bedienungsanleitung
DLP™-Projektor
Modell Nr.
Das Projektionsobjektiv ist separat verkäuflich.
* Die Auflösung beträgt 5 120 x 3 200 Punkte
(QUAD PIXEL DRIVE: EIN)
Funktionsanleitung
Gewerbliche Nutzung
PT-RQ13K
GERMAN
TQBJ0930-4

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic PT-RQ13

  • Seite 1 PT-RQ13K Modell Nr. Das Projektionsobjektiv ist separat verkäuflich. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 3.10 und höher. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Indien PT-RQ13KD z für andere Länder oder Regionen...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Wichtige Hinweise zur Sicherheit Kapitel 3 Grundlegende Bedienung Ein-/Ausschalten des Projektors Kapitel 1 Vorbereitung Anschluss des Netzkabels Betriebsanzeige Vorsichtsmaßnahmen beim Gebrauch Einschalten des Projektors Vorsichtsmaßnahmen beim Transport Bei Anzeige des Bildschirms für Vorsichtsmaßnahmen bei der Aufstellung Ersteinstellungen Sicherheit Einstellungen vornehmen und Elemente QUAD PIXEL DRIVE auswählen...
  • Seite 3 Inhalt Menü [BILD] Menü [PROJEKTOR EINSTELLUNGEN] [BILDMODUS] [PROJEKTOR ID] [KONTRAST] [PROJEKTIONSARTEN] [HELLIGKEIT] [BETRIEBSEINSTELLUNG] [FARBE] [LICHTLEISTUNG] [TINT] [HELLIGKEITSREGLER] [FARBTON] [BEREITSCHAFTS MODUS] [GAMMA] [AUTO-ABSCHALTUNG] [SYSTEM DAYLIGHT VIEW] [K-SIGNAL-LICHT AUS] [BILDSCHÄRFE] [START MODUS] [RAUSCHUNTERDRÜCKUNG] [EINST. STARTVORGANG] [DYNAMISCHER KONTRAST] [DATUM UND UHRZEIT] [SYSTEM AUSWAHL] [PLANUNG] sRGB-kompatibles Video [RS-232C]...
  • Seite 4 Inhalt Menü [NETZWERK] [DIGITAL LINK MODUS] [DIGITAL LINK EINST.] [DIGITAL LINK STATUS] [NETZWERKEINSTELLUNG] [NETZWERKSTEUERUNG] [NETZWERK STATUS] [MENÜ DIGITAL LINK] [Art-Net-EINSTELLUNG] [EINSTELLUNG Art-Net-KANAL] [Art-Net-STATUS] Netzwerkverbindung Verbindung mit einem Doppelkabeltransmitter Zugang über den Webbrowser Kapitel 5 Wartung Lichtquellen/Temperatur-/Filteranzeige Wenn eine Anzeigelampe aufleuchtet Wartung/Austausch Vor der Wartung/dem Ersatz Wartung...
  • Seite 5: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
  • Seite 6 Wichtige Hinweise zur Sicherheit WARNUNG: Bei Betrieb des Projektors nicht direkt in das vom Objektiv abgestrahlte Licht schauen. Starren Sie, wie bei jeder hellen Lichtquelle, nicht direkt in den Strahl, RG2 IEC 62471-5:2015. Auf dem Projektor angezeigt Hinweis zu Laser (für USA und Kanada) Dieser Projektor ist als ein Laserprodukt der Klasse 3R eingestuft und entspricht IEC 60825-1:2007.
  • Seite 7 (für andere Länder oder Regionen) Dieser Projektor ist als ein Laserprodukt der Klasse 1 eingestuft und entspricht IEC/EN 60825-1:2014. TQFX340 Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany DEUTSCH - 7...
  • Seite 8 Wichtige Hinweise zur Sicherheit r Gefährdungsabstand (IEC 62471-5:2015) Der Abstand von der Projektionsobjektivoberfläche, bei dem das Ausmaß der Bestrahlung den anzuwendenden Expositionsgrenzwert erreicht hat, wird Gefahrenabstand (HD) oder Sicherheitsabstand genannt. Blicken Sie nicht von einem geringeren Augenabstand als dem genannten Gefahrenabstand in den Lichtstrahl (innerhalb des RG3-Bereichs).
  • Seite 9 Wichtige Hinweise zur Sicherheit Jede Abmessung innerhalb des Gefahrenabstands (innerhalb des RG3-Bereichs) für eine Kombination mit dem Projektionsobjektiv, bei der der Gefahrenabstand 1 m (39-3/8") übersteigt, ist wie folgt. (Einheit: m) Projektionsobjektiv Modell Nr. ET-D75LE30 0,68 0,68 ET-D75LE40 0,38 0,38 0,43 0,43 ET-D75LE8...
  • Seite 10 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. f Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
  • Seite 11 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 12 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
  • Seite 13 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
  • Seite 14: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit VORSICHT: r ZUBEHÖR Wenn Sie den Projektor für einen längeren Zeitraum nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung. Die Nichtbeachtung dieser Sicherheitsmaßnahme führt dazu, dass die Batterie ausläuft, überhitzt, Feuer fängt oder explodiert, wodurch ein Feuer oder eine Verunreinigung der Umgebung entstehen kann. r WARTUNG Bringen Sie die Luftfiltereinheit nicht in feuchtem Zustand an.
  • Seite 15 SOLID SHINE ist eine Marke der Panasonic Corporation. f Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. f Mac, macOS und Safari sind Marken der Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
  • Seite 16: Funktionen Des Projektors

    Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Seiten. Hohe Bildqualität 1. Stellen Sie den Projektor auf. (x Seite 36) ▶ Zusätzlich zur hohen Luminanz von 10 000 lm und zum hohen Kontrast von 20 000:1 werden Bilder mit hoher Dichte, 2.
  • Seite 17: Kapitel 1 Vorbereitung

    Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. DEUTSCH - 17...
  • Seite 18: Vorsichtsmaßnahmen Beim Gebrauch

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Transport f Entfernen Sie vor der Verwendung des Projektors den Staubfilter vom Anbringungsteil des Projektionsobjektivs und heben Sie ihn zur künftigen Verwendung auf. Nehmen Sie zum Transport des Projektors das Projektionsobjektiv ab und bringen Sie dann den Staubfilter wieder an.
  • Seite 19 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rScharfeinstellung Das Projektionsobjektiv für hohe Klarheit wird von der Lichtquelle thermisch beeinträchtigt; daher ist die Bildschärfe direkt nach dem Einschalten des Projektors instabil. Es ist empfehlenswert, die Bilder mindestens 30 Minuten lang durchgehend zu projizieren, bevor die Schärfe eingestellt wird. rInstallieren Sie den Projektor nicht in einer Höhe von 4 200 m (13 780') oder höher über dem Meeresspiegel.
  • Seite 20 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rVorsichtsmaßnahmen bei der Aufstellung des Projektors f Verwenden Sie die einstellbaren Füße nur für die stehende Version und zum Einstellen des Winkels. Werden sie für andere Zwecke verwendet, kann das Gerät beschädigt werden. f Die einstellbaren Füße können abgenommen werden, wenn sie für die Installation nicht benötigt werden. Verwenden Sie jedoch nicht die Schraubenlöcher, wo die einstellbaren Füße abgenommen wurden, um den Projektor zu fixieren.
  • Seite 21: Sicherheit

    QUAD PIXEL DRIVE „QUAD PIXEL DRIVE“ ist eine einmalige Technologie von Panasonic, die die Auflösung der Projektion mit der Signalaufbereitung für eine hohe Auflösung von bis zu 5 120 x 3 200 Punkten verbessert und die Auflösung vervierfacht, indem die Bildpixel in horizontaler und vertikaler Richtung verschoben werden.
  • Seite 22: Digital Link

    „XTP-Transmitter“ von Extron Electronics), die denselben HDBaseT -Standard nutzen. Die Geräte anderer Hersteller, deren Betrieb mit diesem Projektor überprüft worden ist, finden Sie auf der Panasonic-Website (https:// panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden.
  • Seite 23 Ein Eingang für HDMI, DVI-D und SDI kann hinzugefügt werden, indem die optionale Schnittstellenkarte in den Steckplatz eingesetzt wird. „SLOT NX“ ist eine Steckplatzbezeichnung, die speziell von Panasonic verwendet wird und den Signaleingang für das 4K-Bild unterstützt. DEUTSCH - 23...
  • Seite 24: Zubehör

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> (K2CZ3YY00058): für 200 V - 240 V (N2QAYB001052) (K2CZ3YY00032): für 200 V - 240 V Netzkabel CD-ROM <1>...
  • Seite 25: Inhalt Der Mitgelieferten Cd-Rom

    Die Modellnummern des optionalen Zubehörs können ohne vorherige Ankündigung geändert werden. f Das Sonderzubehör, das in diesem Dokument beschrieben wird, ist mit Stand Dezember 2017 gültig. Sonderzubehör kann ohne vorherige Ankündigung hinzugefügt oder geändert werden. Aktuelle Information finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/). DEUTSCH - 25...
  • Seite 26: Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Ein Trageband kann abhängig von der Verwendung angebracht werden. Fernbedienungsanzeige 12 Eingangsauswahl-Tasten (<DIGITAL LINK>, <DVI-D>, <HDMI>, <SLOT 1>, <SLOT 2>, <SDI>) Blinkt, wenn eine beliebige Taste auf der Fernbedienung gedrückt wird.
  • Seite 27: Kapitel 1 Vorbereitung - Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor 22 Kabelanschluss der Fernbedienung 23 Befestigungsöffnung für Trageband Dies ist ein Anschluss zum Anschließen des Projektors über ein Kabel, wenn die Fernbedienung als kabelgebundene Fernbedienung verwendet wird. (x Seite 34) Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit.
  • Seite 28: Projektorgehäuse

    Kapitel 1 Vorbereitung — Über Ihren Projektor Projektorgehäuse Vorderseite Seite 1 2 3 4 5 6 Rückseite Lichtquellenanzeige <LIGHT2> Unterseite Gibt den Status von Lichtquelle 2 an. Temperaturanzeige <TEMP> Zeigt die Innentemperatur an. Filteranzeige <FILTER> Zeigt den Status der Luftfiltereinheit an. Einstellbare Füße Zur Einstellung des Projektionswinkels.
  • Seite 29: Bedienfeld

    Kapitel 1 Vorbereitung — Über Ihren Projektor r Bedienfeld Einschalttaste <b> <MENU>-Taste Stellt den Projektor auf den Projektionsmodus ein, wenn der Zeigt das Hauptmenü an oder blendet es aus. (x Seite 79) <MAIN POWER>-Schalter am Projektor auf <ON> eingestellt ist Kehrt zum vorherigen Menü zurück, wenn das Untermenü und das Gerät ausgeschaltet wird (Bereitschaftsmodus).
  • Seite 30: Anschlüsse

    Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <REMOTE 1 IN>-Anschluss/<REMOTE 1 OUT>-Anschluss <FRAME SYNC 1 IN/OUT>-Anschluss/<FRAME SYNC 2 Mit diesen Anschlüssen wird in einer Umgebung mit mehreren OUT>-Anschluss Projektoren die Fernbedienung für die serielle Steuerung Dies sind Anschlüsse zur Einspeisung und Ausgabe des angeschlossen.
  • Seite 31: Namen Und Funktionen Der Schnittstellenkarte (Optional)

    Kapitel 1 Vorbereitung — Über Ihren Projektor Namen und Funktionen der Schnittstellenkarte (optional) Dieser Projektor ist mit zwei SLOT NX-Spezifikationssteckplätzen ausgestattet. Dieser Projektor ist mit vier SDI-Eingängen und einem DIGITAL LINK-Eingang als Standardvideoeingänge ausgestattet. Ein Eingang für HDMI, DVI-D und SDI kann hinzugefügt werden, indem die optionale Schnittstellenkarte in den Steckplatz eingesetzt wird.
  • Seite 32: So Überprüfen Sie Die Firmwareversion Des 3G-Sdi Terminal Board Mit Audio

    Kapitel 1 Vorbereitung — Über Ihren Projektor Audio“ (x Seite 32). r Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10) Diese Karte unterstützt das SD-SDI-, HD-SDI-, 3G-SDI-, 6G-SDI- und 12G-SDI-Signal. <SDI 1 IN>-Anschluss <SDI 3 IN>-Anschluss Dies ist der Anschluss zur Einspeisung des SDI-Signals Dies ist der Anschluss zur Einspeisung des SDI-Signals (SD-SDI/HD-SDI/3G-SDI/6G-SDI/12G-SDI).
  • Seite 33: Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
  • Seite 34: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Die Fernbedienung mit einem Kabel am Projektor anschließen Wenn Sie mehrere Projektoren mit einer einzelnen Fernbedienung steuern, verwenden Sie im Handel erhältliche M3-Stereo-Minibuchsenkabel zur Verbindung mit den Anschlüssen <REMOTE 1 IN>/<REMOTE 1 OUT> der Projektoren.
  • Seite 35: Kapitel 2 Erste Schritte

    Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. DEUTSCH - 35...
  • Seite 36: Kapitel 2 Erste Schritte - Einrichtung

    Kapitel 2 Erste Schritte — Einrichtung Einrichtung Hinweis f Die Lichtausgabe verringert sich so stark, wie die Versorgungsspannung verringert wird. Es wird eine Verwendung mit 200 V Wechselstrom oder höher empfohlen, um der Luminanz Priorität zu geben. Installationsmodus Die Installationsmodi des Projektors sind wie folgt. Stellen Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTIONSARTEN] (x Seite 140) abhängig vom Installationsmodus ein.
  • Seite 37: Die Teile Für Die Montage (Optional)

    Kapitel 2 Erste Schritte — Einrichtung Die Teile für die Montage (optional) Der Projektor kann an der Decke installiert werden, indem Sie die optionale Aufhängevorrichtung (Modell-Nr.: ET-PKD520H (für Hohe Decken), ET-PKD520S (für Niedrige Decken)) und die Aufhängevorrichtung (Modell-Nr.: ET-PKD520B (Projektormontagehalterung)) kombinieren. f Verwenden Sie unbedingt die für diesen Projektor vorgesehene Aufhängevorrichtung.
  • Seite 38 Kapitel 2 Erste Schritte — Einrichtung r Für das Festobjektiv (Modell-Nr.: ET-D75LE90) Projiziertes Bild Projektionsfläche Projektionsfläche (Einheit: m) Projizierte Bildhöhe Projizierte Bildbreite Projektionsgröße des Bildes Projektionsabstand (von der Projektionsfläche zur Spiegelreflexionsoberfläche Abstand zwischen dem Projektor und der Projektionsfläche (von der Projektionsfläche zur Oberfläche des Objektivs) Abstand zwischen dem Projektor und der Projektionsfläche (von der Projektionsfläche zur vorderen Ober- fläche des Projektors)
  • Seite 39 Kapitel 2 Erste Schritte — Einrichtung [GEOMETRIE]-Projektionsbereich [V-TRAPEZKORREKTUR] (von der Seite aus betrachtet) [H-TRAPEZKORREKTUR] (von oben aus betrachtet) Projektionsfläche Projektionsfläche Vertikale Kreisbogenkorrektur (von der Seite aus betrachtet) Horizontale Kreisbogenkorrektur (von oben aus betrachtet) Projektionsabstand Projektionsabstand Lichtbogenradius Lichtbogenradius Projektionsfläche Projektionsfläche Lichtbogenmitte Lichtbogenmitte Projektionsfläche Projektionsfläche Projektionsabstand...
  • Seite 40 Kapitel 2 Erste Schritte — Einrichtung Standardstatus Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KISSENVERZERRUNG] Nur [KISSENVERZERRUNG] wird verwendet werden gemeinsam verwendet wird verwendet Projekti- onsobjektiv Vertikale Tra- Horizontale Vertikale Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Modell Nr. pezkorrektur Trapezkor- Trapezkor- Trapezkor- von R2/L2 von R3/L3 von R2/L2 von R3/L3 α...
  • Seite 41: Wenn Das Bildseitenverhältnis 16:10 Ist

    Kapitel 2 Erste Schritte — Einrichtung Projektionsabstand jedes Projektionsobjektivs Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [GEOMETRIE] verwendet, wird der Abstand korrigiert, damit er unter der angegebene Projektionsbildgröße liegt. r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr.
  • Seite 42 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,0-1,2:1 1,4-1,8:1 1,8-2,6:1 2,6-5,0:1 4,9-7,9:1 7,9-14,9:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
  • Seite 43 Kapitel 2 Erste Schritte — Einrichtung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Objektivtyp Zoomobjektiv Projektionsobjektiv Modell Nr. ET-D75LE6 ET-D75LE10 ET-D75LE20 ET-D75LE30 ET-D75LE40 ET-D75LE8 Projektionsverhältnis 1,2-1,4:1 1,7-2,2:1 2,1-3,1:1 3,1-6,0:1 5,9-9,5:1 9,5-17,8:1 Projektionsgröße des Bildes Projektionsabstand (L) Breite Min. Max. Min. Max.
  • Seite 44: Einstellung Der Einstellbaren Füße

    Kapitel 2 Erste Schritte — Einrichtung Formel für den Projektionsabstand (L) Projektionsobjektiv Modell Projektionsverhält- Seitenver- hältnis Min. (LW) Max. (LT) 1,8 - 2,6:1 16:10 = 1,5334 x SD - 0,0832 = 2,2280 x SD - 0,1162 ET-D75LE20 1,8 - 2,6:1 16:9 = 1,5760 x SD - 0,0832 = 2,2900 x SD - 0,1162 2,1 - 3,1:1...
  • Seite 45: Kapitel 2 Erste Schritte - Anbringen/Abnehmen Des Projektionsobjektivs (Optional)

    Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional) Anbringen/Abnehmen des Projektionsobjektivs (optional) Verschieben Sie die Objektivposition auf die Ausgangsposition, bevor Sie das Projektionsobjektiv ersetzen oder entfernen. (x Seite 68) Achtung f Setzen Sie das Projektionsobjektiv nach dem Ausschalten des Projektors wieder auf. f Berühren Sie nicht die elektrischen Kontakte des Projektionsobjektivs.
  • Seite 46: Abnehmen Des Projektionsobjektivs

    Kapitel 2 Erste Schritte — Anbringen/Abnehmen des Projektionsobjektivs (optional) Abnehmen des Projektionsobjektivs Befolgen Sie zum Entfernen des Projektionsobjektivs die folgenden Schritte. Objektiventriegelungsknopf Abb. 1 Entfernen Sie die Objektivbefestigungsschraube. f Verwenden Sie einen Kreuzschlitzschraubendreher, um die erste Schraube rechts neben der Projektionsobjektiv-Markierung (orange) zu entfernen. Entfernen Sie das Projektionsobjektiv, indem Sie es gegen den Uhrzeigersinn drehen, während Sie die Objektiventriegelungstaste drücken.
  • Seite 47: Kapitel 2 Erste Schritte - Anschließen

    Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
  • Seite 48 Kapitel 2 Erste Schritte — Anschließen f Zur Einspeisung des Dual-Link-Signals verwenden Sie ein Kabel mit der gleichen Länge und dem gleichen Typ für die Verbindung mit dem <SDI IN 1>-Anschluss und dem <SDI IN 2>-Anschluss bzw. dem <SDI IN 3>-Anschluss und dem <SDI IN 4>-Anschluss. Das Bild wird möglicherweise nicht richtig projiziert, wenn der Längenunterschied des Kabels 4 m (13'1") oder mehr beträgt.
  • Seite 49 Kapitel 2 Erste Schritte — Anschließen Für die Anschlüsse <SDI 1 IN>/<SDI 2 IN/1 OUT>/<SDI 3 IN>/<SDI 4 IN/3 OUT> der Schnittstellenkarte Dies ist ein Beispiel, in dem das optionale Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10) in <SLOT 1> eingesetzt ist. Gerät kompatibel mit der 12G-SDI-Signalausgabe SD-SDI-Signal, HD-SDI-Signal, 3G-SDI-Signal, 6G-SDI-Signal oder 12G-SDI-Signal Hinweis...
  • Seite 50 Kapitel 2 Erste Schritte — Anschließen Für die Anschlüsse <HDMI IN 1>/<HDMI IN 2> und <HDMI IN 3>/<HDMI IN 4> der Schnittstellenkarte Dies ist ein Beispiel, in dem das optionale Schnittstellenkarte für HDMI 2-Eingang (Modell-Nr.: ET-MDNHM10) in <SLOT 1> eingesetzt ist. Blu-ray-Disk-Player Hinweis f Verwenden Sie ein HDMI-Kabel, das den HDMI High Speed-Normen entspricht, wie etwa ein HDMI-Kabel.
  • Seite 51: Anschlussbeispiel: Computer

    Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: Computer Dies ist ein Beispiel für die Installation der optionalen Schnittstellenkarte für HDMI 2-Eingang (Modell- Nr.: ET-MDNHM10) in <SLOT 1> und der optionalen Schnittstellenkarte für DVI-D 2-Eingang (Modell-Nr.: ET-MDNDV10) in <SLOT 2>. Steuerrechner Computer Computer Steuerrechner Achtung...
  • Seite 52: Anschlussbeispiel Unter Verwendung Von Digital Link

    Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel unter Verwendung von DIGITAL LINK Doppelkabeltransmitter auf Basis des Kommunikationsstandards HDBaseT wie etwa das optionale Gerät mit Unterstützung von DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) verwenden Doppelkabel zum Übertragen von Eingangsbild-, Ethernet- und seriellem Steuersignal, und der Projektor kann diese digitalen Signale am <DIGITAL LINK/LAN>-Anschluss einspeisen.
  • Seite 53: Verbindungsbeispiel, Wenn Mehrere Projizierte Bilder Synchronisiert Werden Sollen

    Signal mit einer Auflösung von mehr als 1 920 x 1 200 Punkten liegt der maximale Übertragungsabstand bei 50 m (164'1"). Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
  • Seite 54 Kapitel 2 Erste Schritte — Anschließen Wenn die Frames synchronisiert werden und der Kontrast ausgeglichen ist Setzen Sie [FRAME-SYNCHRONISIERUNG] bei einem der Projektoren, der die Synchronisierungsquelle sein soll, auf [MASTER]. Setzen Sie [FRAME-SYNCHRONISIERUNG] bei den anderen Projektoren, die die Synchronisierungsziele sein sollen, auf [SLAVE]. Stellen Sie [KONTRAST-SYNCHRONISIERUNG] bei allen Projektoren auf [EIN] ein.
  • Seite 55: Kapitel 3 Grundlegende Bedienung

    Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 55...
  • Seite 56: Ein-/Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen.
  • Seite 57: Einschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Der Projektor bereitet das Ausschalten vor. Orange Leuchtet Das Gerät wird nach einer kurzen Weile abgeschaltet. (wechselt in den Bereitschaftsmo- dus) Hinweis f Wenn die Betriebsanzeige <ON (G)/STANDBY (R)> orange leuchtet, läuft der Lüfter, um den Projektor zu kühlen. f Für ungefähr 15 Sekunden nach dem Ausschalten des Projektors leuchtet die Anzeige bei einem erneuten Einschalten des Projektors nicht wieder auf.
  • Seite 58: Bei Anzeige Des Bildschirms Für Ersteinstellungen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [START MODUS] auf [LETZTE EINST.] eingestellt ist und das Gerät beim vorherigen Gebrauch durch Drücken der <OFF>-Seite des <MAIN POWER>-Schalters während des Projizieren oder mit dem Unterbrechungsschalter ausgeschaltet wurde und dann das Gerät bei in die Steckdose eingestecktem Netzstecker oder Einschalten des Unterbrechungsschalters durch Drücken der <ON>-Seite des <MAIN POWER>-Schalters eingeschaltet wird, leuchtet die Betriebsanzeige <ON (G)/STANDBY (R)>...
  • Seite 59: Anfangseinstellung (Bedienungseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Bedienungseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Anwendung und der Betriebsdauer des Projektors ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü...
  • Seite 60 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie zum Anpassen qw. Bedienung Einstellung Einstellbereich Erhöht die Höchstgrenze der Helligkeitskorrektur. Drücken Sie w. 8,0 % - 100,0 % Verringert die Höchstgrenze der Helligkeitskorrektur. Drücken Sie q. Drücken Sie as, um [LICHTLEISTUNG] auszuwählen. Drücken Sie zum Anpassen qw.
  • Seite 61 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors 15) Drücken Sie die <ENTER>-Taste, um mit der Anfangseinstellung fortzufahren. Wechselbeziehung von Luminanz und Laufzeit Sie können den Projektor mit der gewünschten Helligkeit und Nutzungsdauer benutzen, indem Sie die Einstellungen von [MAX.LAMP.-LEISTUNG], [LICHTLEISTUNG] und [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] kombinieren.
  • Seite 62: Anfangseinstellung (Installationseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Installationseinstellung) Stellen Sie [PROJEKTIONSARTEN] abhängig vom Installationsmodus ein. Beziehen Sie sich für Einzelheiten auf „Installationsmodus“ (x Seite 36). Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTIONSARTEN] ändern. Drücken Sie qw, um die Einstellung zu ändern.
  • Seite 63: Werkseinstellung (Bildschirmeinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Werkseinstellung (Bildschirmeinstellung) Stellen Sie das Leinwandformat (Seitenverhältnis) und die Anzeigeposition des Bildes ein. Nach dem Abschluss der Werkseinstellung können Sie die Einstellungen jedes Parameters über das Menü [ANZEIGE OPTION] → [BILD-EINSTELLUNGEN] ändern. Drücken Sie as, um eine Option auszuwählen. Drücken Sie qw, um die Einstellung zu ändern.
  • Seite 64: Einstellungen Vornehmen Und Elemente Auswählen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Datum und Zeit) Stellen Sie das lokale Datum und die Zeit ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] → [DATUM UND UHRZEIT] ändern. Um das Datum und die Zeit automatisch einzustellen, schlagen Sie unter „Automatisches Einstellen von Datum und Uhrzeit“...
  • Seite 65: Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein. (x Seite 44) Drücken Sie die <SHIFT>-Taste, um die Bildposition anzupassen. Wenn das Eingangssignal ein DVI-D-/HDMI-Signal ist, drücken Sie die <AUTO SETUP>-Taste. Drücken Sie die <ZOOM>-Taste, um die Bildgröße entsprechend der Projektionsfläche einzustellen.
  • Seite 66: Kapitel 3 Grundlegende Bedienung - Projizieren

    Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Anbringung des Projektionsobjektivs (x Seite 45), den externen Geräteanschluss (x Seite 47), den Netzkabelanschluss (x Seite 56), schalten Sie den Strom ein (x Seite 57), um mit dem Projizieren zu beginnen. Wählen Sie das zu projizierende Video aus, und passen Sie die Darstellung des projizierten Bildes an.
  • Seite 67: Anpassen Der Objektivposition Und Des Fokus, Wenn Das Festobjektiv (Modell-Nr.: Et-D75Le90) Verwendet Wird

    Kapitel 3 Grundlegende Bedienung — Projizieren Hinweis f Der Zoomeinstellbildschirm wird nicht angezeigt, wenn das Projektionsobjektiv ohne die Zoomfunktion angebracht wird. f Wenn das Festobjektiv (Modell-Nr.: ET-D75LE50) verwendet wird, verwenden Sie nicht die Verschiebungseinstellung und benutzen Sie den Projektor mit der Objektivposition in der Ausgangsposition. (x Seite 68) f Die Einstellung kann schneller durchgeführt werden, wenn asqw etwa drei Sekunden lang oder länger gedrückt gehalten wird, während die Schärfe und die Verschiebung eingestellt werden.
  • Seite 68: Einstellen Der Objektivposition

    Kapitel 3 Grundlegende Bedienung — Projizieren Einstellen der Objektivposition Um die Objektivposition auf die Ausgangsposition oder die Standardobjektivposition zu verschieben, gehen Sie wie folgt vor. Drücken Sie die Taste <DEFAULT> auf der Fernbedienung, während der Verschiebungseinstellbildschirm angezeigt wird. f Der Bildschirm [TRANSPORT-POSITION] wird angezeigt. OBJEKTIV NORMAL TRANSPORT-POSITION...
  • Seite 69: Anbringen Des Objektivmounts, Wenn Der Fokus Unausgeglichen Ist

    Kapitel 3 Grundlegende Bedienung — Projizieren Hinweis f Wenn das optionale Festobjektiv (Modell-Nr.: ET-D75LE50) angebracht ist, verwenden Sie es in der Standardprojektionsposition, ohne die Verschiebung anzupassen. Anbringen des Objektivmounts, wenn der Fokus unausgeglichen ist Fokusausgleich Verhältnis zwischen der Neigung des Objektivs und der Projektionsflächen-Fokusoberfläche Wenn das Projektionsobjektiv im Gegensatz zur Bildformungsoberfläche geneigt ist, wird durch Neigen der Vorderseite (Projektionsflächenseite) des Projektionsobjektivs nach unten (in Richtung der gepunkteten Pfeillinie) die Oberseite der Projektionsflächen-Fokusoberfläche nach innen geneigt und die Unterseite wird nach außen...
  • Seite 70 Kapitel 3 Grundlegende Bedienung — Projizieren Hinweis f Die Einstellschrauben für die Schärfe (a), (b) und (c) werden mit angebrachtem Objektiv justiert. Einstellverfahren r Verhältnis zwischen der Einstellstelle und den Einstellschrauben (b)+(c) Einstellstelle: Position, an der der reine Fokuspunkt der Projektionsfläche in der Innenseite der Projektionsfläche liegt Wenn der reine Fokuspunkt Wenn der reine Fokuspunkt der...
  • Seite 71: Umschalten Des Eingangs

    Kapitel 3 Grundlegende Bedienung — Projizieren Stellen Sie die Schärfe erneut mit der Fernbedienung ein. Umschalten des Eingangs Fernbedienung Bedienfeld Der Eingang für die Projektion kann umgeschaltet werden. Gehen Sie zum Umschalten des Eingangs wie folgt vor. f Drücken Sie die Eingangsauswahl-Taste auf der Fernbedienung und geben Sie direkt den Eingang für die Projektion an.
  • Seite 72: Den Eingang Direkt Über Das Bedienfeld Umschalten

    Kapitel 3 Grundlegende Bedienung — Projizieren f Die <DVI-D>-Taste, <HDMI>-Taste, <SLOT 1>-Taste und <SLOT 2>-Taste können verwendet werden, wenn die optionale Schnittstellenkarte mit dem entsprechenden Eingang in den Steckplatz eingesetzt ist. f Die Bedienung beim Betätigen der Taste <DVI-D>, <HDMI>, <SLOT 1>, <SLOT 2> oder <SDI> kann so festgelegt werden, dass zu dem Eingang umgeschaltet wird, der im Menü...
  • Seite 73 Kapitel 3 Grundlegende Bedienung — Projizieren Umschalten des Eingangs durch das Aufrufen des Eingangsauswahl-Bildschirms Der Eingang für die Projektion kann ausgewählt werden, indem der Eingangsauswahlbildschirm aufgerufen wird. Drücken Sie die <INPUT MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Eingangsauswahlbildschirm wird angezeigt. Der folgende Eingangsauswahl-Bildschirm ist ein Beispiel für die Installation der optionalen Schnittstellenkarte für HDMI 2-Eingang (Modell-Nr.: ET-MDNHM10) in <SLOT 1>...
  • Seite 74: Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z.B. während einer Sitzungspause, kann das Bild zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild verschwindet. f Dieser Vorgang kann auch unter Verwendung der <SHUTTER>-Taste auf dem Bedienfeld durchgeführt werden.
  • Seite 75: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Hinweis f Wenn Sie bei ausgeschalteter Bildschirmanzeige (ausgeblendet) die <MENU>-Taste auf dem Bedienfeld mindestens drei Sekunden lang drücken, wird die Bildschirmanzeige eingeschaltet. Verwendung der automatischen Einstellfunktion Wenn das DVI-D-/HDMI-Signal eingespeist wird, kann die Bildposition automatisch angepasst werden. Es wird empfohlen, ein Bild mit hellen weißen Randbegrenzungen und kontrastreichen Schwarzweiß-Zeichen einzugeben, wenn die automatische Konfiguration durchgeführt wird.
  • Seite 76: Anzeigen Des Internen Testbilds

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Anzeigen des internen Testbilds Der Projektor verfügt über acht Arten interner Testbilder, mit welchen der Zustand des Projektorgehäuses getestet werden kann. Führen Sie folgende Schritte durch, um die Testbilder anzuzeigen. -Taste Drücken Sie die <TEST PATTERN>-Taste. Drücken Sie qw, um das Testbild auszuwählen.
  • Seite 77: Einstellen Der Identifikationsnummer Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung f Der Wert der Eingangsspannung kann im Standby nicht in der Selbstdiagnoseanzeige angezeigt werden, wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [BEREITSCHAFTS MODUS] (x Seite 150) auf [ECO] eingestellt ist. f Die Bedienung ist auch mit der Einschalttaste <b> oder der Standbytaste <v> auf dem Bedienfeld möglich. Einstellen der Identifikationsnummer der Fernbedienung Wenn Sie mehrere Projektoren zusammen benutzen, können Sie alle Projektoren gleichzeitig bedienen oder jeden Projektor individuell mit einer einzelnen Fernbedienung bedienen, sofern jedem Projektor eine eindeutige...
  • Seite 78: Kapitel 4 Einstellungen

    Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. 78 - DEUTSCH...
  • Seite 79: Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
  • Seite 80: Kapitel 4 Einstellungen - Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
  • Seite 81: Untermenü

    Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [MEHRANZEIGE] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
  • Seite 82 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [HALBBILD LAUFZEIT] [NORMAL] [FRAME-ERSTELLUNG] ― [QUAD PIXEL DRIVE] [EIN] [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. Hinweis f Untermenüs und werkseitige Standardeinstellungen unterscheiden sich abhängig vom ausgewählten Eingangsanschluss. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 103) [ANZEIGE OPTION] Untermenüoption Werkseinstellung...
  • Seite 83 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [OPTIK DATEN] ― [STATUS] ― [WECHSELSPANNUNGS-MONITOR] [AUS] [ALLE BENUTZERDATEN SICHERN] ― [ALLE BENUTZERDATEN LADEN] ― [INITIALISIEREN] ― [SERVICE PASSWORT] ― [MEHRANZEIGE] Einzelheiten (x Seite 163) [TESTBILDER] Einzelheiten (x Seite 165) [LISTE DER REGISTRIERTEN SIGNALE] Einzelheiten (x Seite 166) [SICHERHEIT] Untermenüoption...
  • Seite 84: Kapitel 4 Einstellungen - Menü [Bild]

    Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
  • Seite 85: [Helligkeit]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich Drücken Sie w. Das Bild wird heller. -31 - +31 Drücken Sie q. Das Bild wird dunkler. Achtung f Stellen Sie zunächst [HELLIGKEIT] ein, wenn Sie den Schwarzwert einstellen müssen. [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen.
  • Seite 86 Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw- oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Werkseitige Standardeinstellung. [ANWENDER1] Passt den Weißabgleich nach Bedarf an.
  • Seite 87: [Gamma]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw, um ein anderes Element als [STANDARD], [ANWENDER1] und [ANWENDER2] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [WECHSELN ZU *****] wird angezeigt. Drücken Sie as, um [ANWENDER1] oder [ANWENDER2] auszuwählen. f Der Status der geänderten Farbtemperatur wird für die gewählte Option gespeichert. Drücken Sie die <ENTER>-Taste.
  • Seite 88: [System Daylight View]

    Kapitel 4 Einstellungen — Menü [BILD] [STANDARD] Werkseitige Standardeinstellung. [ANWENDER1] Ermöglicht Ihnen, den Namen zu ändern. Beziehen Sie sich für Einzelheiten auf „Ändern des Namens von [ANWENDER1] oder [ANWEN- [ANWENDER2] DER2]“ (x Seite 88). [DICOM SIM.] Das Bild wird dem des Standards DICOM ähnlich. [1.0] Nehmen Sie die Einstellungen nach Ihren Vorstellungen vor.
  • Seite 89: [Rauschunterdrückung]

    Kapitel 4 Einstellungen — Menü [BILD] Bedienung Einstellung Regelbereich Drücken Sie w. Die Konturen werden schärfer. 0 - +15 Drücken Sie q. Die Konturen werden weicher. Hinweis f Wenn Sie w drücken, während der Einstellwert [+15] ist, wird der Wert [0]. Wenn Sie q drücken, während der Einstellwert [0] ist, wird der Wert [+15].
  • Seite 90: [System Auswahl]

    Kapitel 4 Einstellungen — Menü [BILD] Einstellungselement Einzelheiten [AUS] Die Lichtquelle wird nicht angepasst. [AUTO KONTRAST] Je höher der Wert, desto stärker die Helligkeitsanpassung der (Automatische Lichtquellenan- [1] - [255] Lichtquelle. passung) Kann in Stufen von 1 eingestellt werden. Passt die Lichtquelle an, wenn der Helligkeitspegel des einge- [HELL-SIGNALPEGEL] speisten Videosignals unter den eingestellten Wert sinkt.
  • Seite 91: Srgb-Kompatibles Video

    Kapitel 4 Einstellungen — Menü [BILD] Anschluss Systemformat <DVI-D IN 1>-Anschluss, Signal 480i, 576i, 480p oder Wählen Sie [RGB] oder [YC <DVI-D IN 2>-Anschluss, 576p <DVI-D IN 3>-Anschluss, Andere Filmsignale Wählen Sie [RGB] oder [YP <DVI-D IN 4>-Anschluss Drücken Sie die <ENTER>-Taste. Hinweis f Ausführliche Informationen zu den Typen der Videosignale, die mit dem Projektor verwendet werden können, finden Sie unter „Verzeichnis kompatibler Signale“...
  • Seite 92: Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). Hinweis f Wenn das optionale Gerät mit Unterstützung für die DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung und das Seitenverhältnis über das Menü...
  • Seite 93: Kapitel 4 Einstellungen - Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. [DIREKT] Die Bilder werden ohne Änderung der Auflösung der Eingangssignale angezeigt. Die Bilder werden im Seitenverhältnis 16:9 angezeigt, wenn Standardsignale eingespeist werden [16:9] Wenn Breitbildsignale eingespeist werden , werden die Bilder ohne Änderung des Seitenverhältnis- ses angezeigt.
  • Seite 94: [Geometrie]

    Kapitel 4 Einstellungen — Menü [POSITION] Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ZOOM] wird angezeigt. Drücken Sie as, um [MODUS] auszuwählen. Drücken Sie qw, um das Element zu ändern. [INTERN] Erhöht die Größe innerhalb des unter [BILDSCHIRMFORMAT] eingestellten Bereichs.
  • Seite 95 Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie as, um die gewünschte Einstellungsoption zu wählen. Drücken Sie qw, um die Einstellung vorzunehmen. [TRAPEZKORREKTUR] [LENS THROW RATIO] Stellen Sie das Projektionsverhältnis für das verwendete Objektiv ein. [V-TRAPEZKORREKTUR] [H-TRAPEZKORREKTUR] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] Passen Sie die Einstellung entsprechend dem Bereich der Objek- Passen Sie die Einstellung entsprechend dem Bereich der Objek- tivverschiebung in vertikaler Richtung an.
  • Seite 96 Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie asqw, um die Einstellung vorzunehmen. [ECKEN-KORREKTUR] [OBEN LINKS] [OBEN RECHTS] [UNTEN LINKS] [UNTEN RECHTS] [LINEARITÄT] Horizontale Richtung Vertikale Richtung Hinweis f Das Menü oder das Logo erscheinen möglicherweise neben der Projektionsfläche, wenn [GEOMETRIE] eingestellt wird. f Wenn die Funktionen [EDGE BLENDING] (x Seite 98)-Einstellung und [GEOMETRIE] zusammen verwendet werden, ist die korrekte Einstellung der Kantenzusammenführung in bestimmten Umgebungen eventuell nicht möglich.
  • Seite 97: Menü [Erweitertes Menü]

    [PC-3]) eingestellt ist. Bis zu drei Abtasteinstellungen, die unter Verwendung des Computers angepasst wurden, können gespeichert werden. [INDIVIDUELLE EINSTELLUNG] verwendet die Maskierungsfunktion der Panasonic-Computeranwendung. Zur Verwendung der Funktion [INDIVIDUELLE EINSTELLUNG] wird ein optionales Upgrade-Kit (Modell- Nr.: ET-UK20) benötigt. Wenden Sie sich an Ihren Händler, um das Produkt zu erwerben.
  • Seite 98: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]

    Hinweis f Die [INDIVIDUELLE EINSTELLUNG]-Einstellung in [BLANKING] wird in den folgenden Fällen deaktiviert, und die Maskierungsfunktion der Panasonic-Computeranwendung kann nicht verwendet werden. g Wenn [QUAD PIXEL DRIVE] auf [AUS] eingestellt ist g Wenn das Menü [ANZEIGE OPTION] → [SIMULTAN-EINGANG EINSTELLUNG] auf [AUTO(x2-Geschwind.)] oder [AUTO(x4- Geschwind.)] eingestellt ist und ein Bild im simultanen Format angezeigt wird.
  • Seite 99 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie as, um [START] oder [BREITE] auszuwählen. Drücken Sie qw, um die Ausgangsposition und die Korrekturbreite einzustellen. Drücken Sie as, um [MARKIERUNG] auszuwählen. Drücken Sie qw, um zu [EIN] umzuschalten. f Eine Markierung für die Einstellung der Bildposition wird angezeigt. Die Position, an der die roten und grünen Linien sich überlagern, um die Projektoren zusammenzuführen, ist der optimale Punkt.
  • Seite 100: [Halbbild Laufzeit]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 21) Drücken Sie as, um ein Element auszuwählen, und drücken Sie qw, um die Einstellung anzupassen. f Sobald die Einstellung abgeschlossen ist, drücken Sie die <MENU>-Taste, um zum Bildschirm [SCHWARZRAND-WERT] zurückzukehren. 22) Drücken Sie as, um [OBEN], [UNTEN], [LINKS]oder [RECHTS] für [ÜBERDECKTER SCHWARZWERT] auszuwählen.
  • Seite 101: [Frame-Erstellung]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Hinweis f [HALBBILD LAUFZEIT] ist in den folgenden Fällen fest auf [NORMAL] eingestellt. g Wenn das Menü [ANZEIGE OPTION] → [SIMULTAN-EINGANG EINSTELLUNG] auf [AUTO(x2-Geschwind.)] oder [AUTO(x4- Geschwind.)] eingestellt ist und ein Bild im simultanen Format angezeigt wird. g Im Vier-Bildschirm-Anzeigemodus Der Vier-Bildschirm-Anzeigemodus kann beendet werden, indem Sie das Menü...
  • Seite 102: [Quad Pixel Drive]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie qw, um einen Modus unter [1], [2] oder [3] auszuwählen. Drücken Sie as, um [FILMERKENNUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Filmerkennungsfunktion.
  • Seite 103: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]

    Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
  • Seite 104: Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79).
  • Seite 105: Kapitel 4 Einstellungen - Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
  • Seite 106: [Bild-Einstellungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.
  • Seite 107: Position Automatisch Anpassen

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Die automatische Einstellung wird ausgeführt. Während der automatischen Einstellung wird [SICHERE DATEN] angezeigt. Nach abgeschlossenem Vorgang kehrt das System zum [AUTO SETUP]-Bildschirm zurück. Position automatisch anpassen Drücken Sie as, um [AUTO SETUP] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 108 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Anzahl der Signale, Primärer Eingang Sekundärer Eingang die einen Bildschirm Einzelheiten bilden [SDI1] [SDI2] [HDMI1 [SLOT1]] [HDMI2 [SLOT1]] [HDMI3 [SLOT2]] [HDMI4 [SLOT2]] [DVI-D1 [SLOT1]] [DVI-D2 [SLOT1]] [DVI-D3 [SLOT2]] [DVI-D4 [SLOT2]] [SDI1 [SLOT1]] [SDI2 [SLOT1]] [SDI3 [SLOT2]] [SDI4 [SLOT2]] [SDI1 [SLOT1]]...
  • Seite 109: [Simultan-Eingang Einstellung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Wenn [MODUS BACKUP-EINGANG] auf eine andere Option als [AUS] gesetzt ist, wird der Eingang nahtlos umgeschaltet, wenn der Eingang zwischen dem primären und dem sekundären Eingang umgeschaltet wird, während es möglich ist, zum Backup-Eingangssignal umzuschalten.
  • Seite 110: [Sdi In]

    [SIMULTAN-EINGANG EINSTELLUNG] kann nicht eingestellt werden, wenn das Menü [ERWEITERTES MENÜ] → [BLANKING] → [INDIVIDUELLE EINSTELLUNG] auf eine andere Option als [AUS] ([PC-1], [PC-2], [PC-3]) eingestellt ist. [INDIVIDUELLE EINSTELLUNG] verwendet die Maskierungsfunktion der Panasonic-Computeranwendung. f [SIMULTAN-EINGANG EINSTELLUNG] kann nicht eingestellt werden, wenn das Menü [MEHRANZEIGE] → [MEHRANZEIGE-MODUS] auf eine andere Option als [AUS] eingestellt ist und die Vier-Bildschirm-Anzeige anzeigt.
  • Seite 111: Einstellen Von [Auflösung] Unter [Sdi In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Single-Link ist eine Einstellung, um ein Bild mit einem Eingangssignal anzuzeigen. Dual-Link ist eine Einstellung, um ein Bild mit zwei Eingangssignalen anzuzeigen. Quad-Link ist eine Einstellung, um ein Bild mit vier Eingangssignalen anzuzeigen. f [SDI-VERBINDUNG] ist in den folgenden Fällen fest auf [SINGULÄR] eingestellt.
  • Seite 112 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [AUTO] [QUADRAT] oder [ZWISCHENBLATT] wird automatisch ausgewählt. [QUADRAT] Legt die Übertragungsmethode auf Square Division fest. [ZWISCHENBLATT] Legt die Übertragungsmethode auf 2-Sample Interleave Division fest. Einstellen von [3G-SDI ABBILDUNG] unter [SDI IN] Drücken Sie as, um [SDI IN] auszuwählen.
  • Seite 113 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTO] Wählt automatisch [RGB], [YP ] oder [XYZ] aus. [RGB] Auf [RGB] festgelegt. Auf [YP ] festgelegt. [XYZ] Auf [XYZ] festgelegt. Einstellen von [AUSWAHL] unter [SDI IN] Drücken Sie as, um [SDI IN] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 114: Einstellen Von [Signalpegel] Unter [Sdi In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [SIGNALPEGEL] unter [SDI IN] Drücken Sie as, um [SDI IN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [SDI IN] wird angezeigt. Drücken Sie as, um [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] auszuwählen, und drücken Sie die <ENTER>-Taste.
  • Seite 115 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [EDID-AUSWAHL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Punkte, maximale vertikale [EDID1:4K/60p] Abtastfrequenz 60 Hz) zu EDID um.
  • Seite 116: [Slot In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die Einstellungen unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] werden unter [EDID-STATUS] angezeigt. f Die Auflösung und die vertikalen Abtastfrequenzeinstellungen werden möglicherweise auch auf Ihrem Computer oder Videogerät benötigt. f Nach der Konfiguration der Einstellungen müssen der Computer oder das Videogerät oder der Projektor möglicherweise aus- und wieder eingeschaltet werden.
  • Seite 117: Struktur Der Projektion

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] r Struktur der Projektion Single-Link ist eine Einstellung, um ein Bild mit einem Eingangssignal anzuzeigen. Dual-Link ist eine Einstellung, um ein Bild mit zwei Eingangssignalen anzuzeigen. Quad-Link ist eine Einstellung, um ein Bild mit vier Eingangssignalen anzuzeigen.
  • Seite 118 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Punkte, maximale vertikale [EDID1:4K/60p] Abtastfrequenz 60 Hz) zu EDID um. Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Punkte, maximale vertikale [EDID2:4K/30p] Abtastfrequenz 30 Hz) zu EDID um.
  • Seite 119 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Die Auflösung und die vertikalen Abtastfrequenzeinstellungen werden möglicherweise auch auf Ihrem Computer oder Videogerät benötigt. f Nach der Konfiguration der Einstellungen müssen der Computer oder das Videogerät oder der Projektor möglicherweise aus- und wieder eingeschaltet werden.
  • Seite 120 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] r Struktur der Projektion Single-Link ist eine Einstellung, um ein Bild mit einem Eingangssignal anzuzeigen. Dual-Link ist eine Einstellung, um ein Bild mit zwei Eingangssignalen anzuzeigen. Quad-Link ist eine Einstellung, um ein Bild mit vier Eingangssignalen anzuzeigen.
  • Seite 121 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element, wenn das externe Geräts (z. B. ein Blu-ray-Disc-Player), das das [EDID1] Filmsignal ausgibt, an den Anschluss <DVI-D IN 1>, <DVI-D IN 2>, <DVI-D IN 3> oder <DVI-D IN 4> angeschlossen ist. Wählen Sie dieses Element, wenn das externe Geräts (z.
  • Seite 122 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Möglicherweise wird abhängig von Ihrem Computer oder Videogerät mit der eingestellten Auflösung und vertikalen Abtastfrequenz kein Signal ausgegeben. Wenn die optionale 3G-SDI Terminal Board mit Audio (Modell-Nr.: TY-TBN03G) eingesetzt ist Zur Verwendung des 3G-SDI Terminal Board mit Audio (Modell-Nr.: TY-TBN03G) muss die Firmwareversion von 3G-SDI Terminal Board mit Audio 2.00 oder neuer sein.
  • Seite 123 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] auszuwählen, und drücken Sie die <ENTER>-Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN], [DUAL- VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH-VERBINDUNGSEINSTELLUNGEN] wird angezeigt. f Fahren Sie mit Schritt 5) fort, wenn [DUAL-VERBINDUNGSEINSTELLUNGEN] oder [VIERFACH- VERBINDUNGSEINSTELLUNGEN] ausgewählt ist.
  • Seite 124 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SDI1], [SDI2], [SDI3] oder [SDI4] auszuwählen, und drücken Sie die <ENTER>- Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] des ausgewählten Elements wird angezeigt. Drücken Sie as, um [3G-SDI ABBILDUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 125 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SDI1], [SDI2], [SDI3] oder [SDI4] auszuwählen, und drücken Sie die <ENTER>- Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] des ausgewählten Elements wird angezeigt. Drücken Sie as, um [AUSWAHL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 126 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [64-940] Diese Einstellung sollte normalerweise verwendet werden. [4-1019] Wählen Sie dieses Element aus, wenn Grau als Schwarz angezeigt wird. Wenn die optionale Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10) eingesetzt ist Einstellen von [SDI-MODUS] unter [SLOT IN] (SDI-Eingang) Schalten Sie Eingang/Ausgang des <SDI 2 IN/1 OUT>-Anschlusses und des <SDI 4 IN/3 OUT>-Anschlusses um.
  • Seite 127 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] g Wenn das Menü [MEHRANZEIGE] → [MEHRANZEIGE-MODUS] auf eine andere Option als [AUS] eingestellt ist und die Vier-Bildschirm- Anzeige angezeigt wird f Die [SDI-VERBINDUNG]-Einstellung kann nicht geändert werden, wenn [MODUS BACKUP-EINGANG] unter [EINSTELLUNG BACKUP- EINGANG] als die Kombination eingestellt ist, die für den SDI-Eingang der Schnittstellenkarte verwendet wird.
  • Seite 128 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SDI1] oder [SDI3] auszuwählen, und drücken Sie die Taste <ENTER>. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] des ausgewählten Elements wird angezeigt. Drücken Sie as, um [4K-TEILUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 129 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SDI2] oder [SDI4] auszuwählen, und drücken Sie die Taste <ENTER>. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] des ausgewählten Elements wird angezeigt. Drücken Sie as, um [3G-SDI ABBILDUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 130 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SDI1], [SDI2], [SDI3] oder [SDI4] auszuwählen, und drücken Sie die <ENTER>- Taste. f Der Bildschirm [SINGULÄR-VERBINDUNGSEINSTELLUNGEN] des ausgewählten Elements wird angezeigt. Drücken Sie as, um [AUSWAHL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.
  • Seite 131: [Frame Sync-Einstellung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [SIGNALPEGEL] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [64-940] Diese Einstellung sollte normalerweise verwendet werden. [4-1019] Wählen Sie dieses Element aus, wenn Grau als Schwarz angezeigt wird. [FRAME SYNC-EINSTELLUNG] Stellen Sie ein, ob die Frames zwischen mehreren Projektoren synchronisiert werden sollen.
  • Seite 132: [Bildschirmeinblendungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Wenn [EIN] ausgewählt wird, wird die Verwendung des <FRAME SYNC 1 IN/OUT>-Anschlusses, der unter [FRAME SYNC1] angezeigt wird, umgeschaltet. Der Inhalt, der angezeigt wird, ist wie folgt. [FRAME-SYNCHRONISIE- [FRAME SYNC1] [FRAME SYNC2] RUNG] [EINGANG] wird angezeigt.
  • Seite 133: Einstellen Von [Osd-Drehung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BILDSCHIRMEINBLENDUNGEN] wird angezeigt. Drücken Sie as, um [OSD-GRÖSSE] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [NORMAL] Vergrößert die Textgröße nicht. [DOPPELT] Zeigt den Menübildschirm mit der Textgröße an, die auf die doppelte Größe vergrößert ist.
  • Seite 134: Einstellen Von [Eingabeführung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [OSD SPEICHER] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Die Cursorposition wird gespeichert. [AUS] Die Cursorposition wird nicht gespeichert. Hinweis f Die Cursorposition wird nicht beibehalten, selbst wenn [OSD SPEICHER] auf [EIN] eingestellt ist.
  • Seite 135: [Startbild]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Verwenden Sie „Logo Transfer Software“ auf der mitgelieferten CD-ROM, um das [LOGO BENUTZER]-Bild zu erstellen/zu registrieren.
  • Seite 136: [Verschluss Einstellungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. [AUS] Führt keine Korrektur unter Verwendung eines Computers durch. Führt eine Korrektur von Unregelmäßigkeiten in Helligkeit und Farbe auf der gesamten Projektionsflä- [EIN] che unter Verwendung eines Computers durch. *1 Für die computergesteuerte Korrektur sind fortgeschrittene Kenntnisse erforderlich.
  • Seite 137: Einstellen Von [Beim Startvorgang]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [BEIM STARTVORGANG] Drücken Sie as, um [VERSCHLUSS EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERSCHLUSS EINSTELLUNGEN] wird angezeigt. Drücken Sie as, um [BEIM STARTVORGANG] auszuwählen. Drücken Sie qw, um das Element zu ändern. Der Projektor tritt mit deaktivierter Verschlussfunktion (Verschluss: geöffnet) in den Projektionsmodus [GEÖFFNET] ein, wenn das Gerät eingeschaltet wird.
  • Seite 138: Anpassen Der Wellenform

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste, um die ausgewählte Linie entweder zu Luminanz, Rot, Grün oder Blau umzuschalten. f Die Linienwahlparameter schalten jedes Mal um, wenn <ENTER> gedrückt wird, aber nur wenn die Eingangssignalanzeige angezeigt wird. „Linie wählen (Luminanz)“...
  • Seite 139: [Abschalting Der Rgb Farben]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [ABSCHALTING DER RGB FARBEN] Jede rote, grüne und blaue Farbkomponente kann entfernt werden. Drücken Sie as, um [ABSCHALTING DER RGB FARBEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ABSCHALTING DER RGB FARBEN] wird angezeigt. Drücken Sie as, um [ROT], [GRÜN] oder [BLAU] zu wählen.
  • Seite 140: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79).
  • Seite 141 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [BETRIEBSMODUS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Nehmen Sie diese Einstellung vor, wenn eine hohe Luminanz erforderlich ist. Die geschätzte Laufzeit [NORMAL] liegt bei ungefähr 20 000 Stunden.
  • Seite 142: Einstellen Von [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen von [LICHTLEISTUNG] Passen Sie die Helligkeit der Lichtquelle an. Die Einstellung der [LICHTLEISTUNG] wird mit dem Menü [PROJEKTOR EINSTELLUNGEN] → [LICHTLEISTUNG] synchronisiert. Die neueste Einstellung wird für beide Elemente übernommen. Drücken Sie as, um [BETRIEBSEINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 143: Einstellen Von [Helligkeitsregler Setup]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] r So stellen Sie den Projektor basierend auf der Luminanz ein Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC] Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist eingestellt ist Luminanz (lm) [MAX.LAMP.- [LICHTLEIS- [MAX.LAMP.- [LICHTLEIS- Laufzeit (Stunde) Laufzeit (Stunde) LEISTUNG] (%) TUNG] (%) LEISTUNG] (%)
  • Seite 144 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie die <ENTER>-Taste. f Der Projektor ist im Einstellmodus (die Zeit blinkt). Drücken Sie qw, um „Stunde“ oder „Minute“ auszuwählen, und drücken Sie as oder die Zifferntasten (<0> - <9>), um eine Zeit einzustellen. f Das Auswählen von „Stunde“...
  • Seite 145: [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [LICHTLEISTUNG] Passen Sie die Helligkeit der Lichtquelle an. Die Einstellung wird übernommen, wenn sie bereits mit „Anfangseinstellung (Bedienungseinstellung)“ (x Seite 59) auf dem Bildschirm[WERKSEINSTELLUNG] oder über das Menü [PROJEKTOR EINSTELLUNGEN] → [BETRIEBSEINSTELLUNG] eingestellt wurde. Die Einstellung [LICHTLEISTUNG] wird mit dem Menü...
  • Seite 146 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Führt ohne Synchronisation mit den anderen Projektoren an einem einzelnen Projektor Korrekturen durch den Helligkeitssensor durch. [AUS] Die Dauer, für welche die konstante Helligkeit beibehalten wird, wird durch Verringerung des Wertes [LICHTLEISTUNG] kleiner.
  • Seite 147: Anzeigen Von [Helligkeitseinstellungen Anzeigen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Die Helligkeitsschwankungen können sich abhängig von der Aufstellungsumgebung des Projektors aufgrund von Staub, der sich auf dem Objektiv, der Projektionsfläche oder im Inneren des Projektor ansammelt, verstärken. f Wenn sich die Helligkeitsschwankung aufgrund einer zeitbedingten Verschlechterung der Lichtquelle verstärkt oder wenn Sie die Lichtquelle ersetzen, passen Sie die Helligkeitsregelung erneut an.
  • Seite 148: Wenn [Konstant-Modus] Unter [Helligkeitsregler Setup] Auf [Pc] Eingestellt Wird

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUTO] eingestellt wird und [VERBINDEN] von [GRUPPE A] auf [GRUPPE D]eingestellt wird Der Bildschirm zeigt den Status der Helligkeitsregelung der synchronisierten Projektoren (bis zu acht Geräte) an, einschließlich des über das Bildschirmmenü gesteuerten Projektors. HELLIGKEITSEINSTELLUNGEN ANZEIGEN VERBINDEN GRUPPE A...
  • Seite 149: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Fehlermeldung Maßnahmen [HELLIGKEITSREG. KANN FÜR DIESEN PROJEKTOR NICHT f Der Projektor ist im Standby. Schalten Sie ihn ein. ANGEWENDET WERDEN. BITTE PRÜFEN.] f Es gibt ein Problem mit dem Helligkeits-Sensor. Wenn Probleme auch nach dem Einschalten wei- [HELLIGKEITSSENSOR FEHLER] ter bestehen, wenden Sie sich an Ihren Händler.
  • Seite 150: [Bereitschafts Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [BEREITSCHAFTS MODUS] Stellen Sie den Stromverbrauch während des Standby-Modus ein. Drücken Sie as, um [BEREITSCHAFTS MODUS] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [NORMAL] Wählen Sie dieses Element, um im Standby die Netzwerkfunktion zu benutzen.
  • Seite 151: [Start Modus]

    Stellt den Eingang auf SDI3 der Schnittstellenkarte ein. [SDI4 [SLOT2]] Stellt den Eingang auf SDI4 der Schnittstellenkarte ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um.
  • Seite 152: [Datum Und Uhrzeit]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [DATUM UND UHRZEIT] Stellen Sie die Zeitzone, das Datum und die Uhrzeit der internen Uhr des Projektors ein. Einstellung der Zeitzone Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [ZEITZONE] auszuwählen.
  • Seite 153: Aktivieren/Deaktivieren Der Zeitplanfunktion

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Aktivieren/Deaktivieren der Zeitplanfunktion Drücken Sie as, um [PLANUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Zeitplanfunktion. Aktiviert die Zeitplanfunktion. Siehe „Zuordnen eines Programms“ (x Seite 153) oder „Einstellen [EIN] eines Programms“...
  • Seite 154 [SDI4 [SLOT2]] Schaltet den Eingang zu SDI4 der Schnittstellenkarte um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. [NORMAL] Gibt der Luminanz Vorrang. Kontrolliert die Leistung, um die Nutzungsdauer der Lichtquelle mit [ECO] höherer Luminanz zu erhöhen.
  • Seite 155: [Rs-232C]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Drücken Sie nach der Festlegung des Befehls die <MENU>-Taste, um den Detaileinstellungsbildschirm zu schließen. 12) Drücken Sie asqw, um [SPEICHERN] auszuwählen, und drücken Sie die <ENTER>-Taste. Hinweis f Drücken Sie zum Löschen eines bereits festgelegten Befehls die <DEFAULT>-Taste auf der Fernbedienung, während der Bildschirm in Schritt 5) angezeigt wird, oder wählen Sie [LÖSCHEN] im Bildschirm von Schritt 6) und drücken Sie die <ENTER>-Taste.
  • Seite 156: [Remote2 Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [9600] [19200] Wählen Sie die geeignete Geschwindigkeit aus. [38400] Drücken Sie as, um [(OUT)PARITÄT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [NONE] [EVEN] Wählen Sie den Paritätszustand aus. [ODD] Einstellen der Antwort Drücken Sie as, um [RS-232C] auszuwählen.
  • Seite 157: [Funktionstasten Menü]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn [ANWENDER] ausgewählt wird, fahren Sie mit Schritt 3) fort. Drücken Sie die <ENTER>-Taste. Drücken Sie as, um eine Einstellung von [PIN2] bis [PIN8] auszuwählen, und drücken Sie qw, um die Einstellung zu ändern. [FUNKTIONSTASTEN MENÜ] Stellen die Funktionen der <FUNCTION>-Taste auf der Fernbedienung ein.
  • Seite 158: [Optik Daten]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [OPTIK DATEN] Speichern Sie die Fokusposition, die Verschiebungsposition und die Zoomposition eines kalibrierten Objektivs und rufen Sie diese auf. Speichern der Objektivposition Drücken Sie as, um [OPTIK DATEN] auszuwählen. Drücken Sie die <ENTER>-Taste. Drücken Sie as, um [OPTIK DATEN SICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste.
  • Seite 159: Löschung Eines Objektivspeichers

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Löschung eines Objektivspeichers Drücken Sie as, um [OPTIK DATEN] auszuwählen. Drücken Sie die <ENTER>-Taste. Drücken Sie as, um [OPTIK DATEN BEARBEITEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [OPTIK DATEN BEARBEITEN] wird angezeigt. Drücken Sie as, um [OPTIK DATEN LÖSCHEN] auszuwählen.
  • Seite 160 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [PROJEKTOR MODEL] Zeigt den Projektortyp und die Seriennummer des Projektors an. [BETRIEBSSTUNDEN] Zeigt die Laufzeit des Projektors an. [LAMP.-BETRIEBSSTUNDEN] Zeigt die Laufzeit der Lichtquelle 1 und der Lichtquelle 2 an. [HAUPT/SUB-VERSION] Zeigt die Haupt- und Unterversionen der Firmware des Projektors an. [RAUMTEMPERATUR] Zeigt den Status der Lufteinlasstemperatur des Projektors an.
  • Seite 161: [Wechselspannungs-Monitor]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [EINGABE] Zeigt den Eingang an, der für die Projektion verwendet wird. [OBERER LINKER EINGANG], [OBERER RECHTER EING.], Zeigt den Eingang im Vier-Bildschirm-Anzeigemodus an, der dem [UNTERER LINKER EING.], jeweiligen Bildschirm entspricht. [UNTERER RECHTER EING.] [SIGNALFORMAT] Zeigt das Format des Eingangssignals an.
  • Seite 162: [Alle Benutzerdaten Laden]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f [SICHERE DATEN] wird während der Speicherung der Daten angezeigt. Hinweis f Die Daten, die von der Computeranwendung festgelegt werden, sind nicht in [ALLE BENUTZERDATEN] eingeschlossen. [ALLE BENUTZERDATEN LADEN] Laden Sie die verschiedenen Einstellwerte, die als Sicherung im internen Speicher des Projektors gespeichert sind.
  • Seite 163: Menü [Mehranzeige]

    Kapitel 4 Einstellungen — Menü [MEHRANZEIGE] Menü [MEHRANZEIGE] Wählen Sie auf dem Menübildschirm [MEHRANZEIGE] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). Verwenden der Mehranzeigefunktion Vier Bilder können gleichzeitig angezeigt werden, indem die Projektionsfläche in vier unterteilt wird.
  • Seite 164: Kapitel 4 Einstellungen - Menü [Mehranzeige]

    Kapitel 4 Einstellungen — Menü [MEHRANZEIGE] f Die Bildeinstellwerte wie [BILDMODUS], [GAMMA] und [FARBTON] die für den oberen linken Bildschirm eingestellt sind, werden auf alle Bildschirme angewandt. f Die Bewegung des angezeigten Bilds wird unterbrochen, wenn [FRAME LOCK] für das Standbildsignal eingestellt ist. f Die Bewegung des angezeigten Bilds wird möglicherweise für die Bilder unterbrochen, für die [FRAME LOCK] nicht eingestellt ist.
  • Seite 165: Kapitel 4 Einstellungen - Menü [Testbilder]

    Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
  • Seite 166: Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). r Details der registrierten Signale Speichernummer: A1 (1-2)
  • Seite 167: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
  • Seite 168: Voreinstellung

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: 1080/60i-A2 SDI1 A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [ERWEITERT] ein.
  • Seite 169: Löschen Des Unterspeichers

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie auf dem normalen Bildschirm (wenn kein Menü angezeigt wird) qw. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
  • Seite 170: Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
  • Seite 171: Kapitel 4 Einstellungen - Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] [ANZEIGETEXT] Legen Sie die Sicherheitsmeldung (Text oder Bild) über das Projektionsbild. Drücken Sie as, um [ANZEIGETEXT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Blendet die Sicherheitsmeldung aus. [TEXT] Zeigt den Text an, der im Menü...
  • Seite 172 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENFELD] oder [FERNBEDIENUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen.
  • Seite 173 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Element, das mit [EINGANGSWAHLSCHALTER] eingestellt werden kann Wenn [EINGANGSWAHLSCHALTER] im Schritt 7) von „Aktivieren/Deaktivieren einer Taste“ (x Seite 172) ausgewählt wird, variiert das Element, das ausgewählt werden kann, abhängig von der einzustellenden Taste. Das Element, das ausgewählt werden kann, wenn die jeweilige Taste eingestellt ist, ist wie folgt. r [SDI1/2 SCHALTER] [UMSCHALTEN] Schaltet zwischen [SDI1] und [SDI2] um, wenn die Taste bedient wird.
  • Seite 174: [Bedienelement-Passwort Ändern]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] [SDI2] Auf die Auswahlbedienung des Eingangs SDI2 festgelegt. [SDI3] Auf die Auswahlbedienung des Eingangs SDI3 festgelegt. [SDI4] Auf die Auswahlbedienung des Eingangs SDI4 festgelegt. [SDI1 [SLOT1]] Auf die Auswahlbedienung des Eingangs SDI1 der Schnittstellenkarte festgelegt. [SDI2 [SLOT1]] Auf die Auswahlbedienung des Eingangs SDI2 der Schnittstellenkarte festgelegt.
  • Seite 175 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT-PASSWORT ÄNDERN] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. Drücken Sie asqw zur Auswahl von [OK], und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [CANCEL].
  • Seite 176: Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 79). [DIGITAL LINK MODUS] Schalten Sie die Verbindungsart des <DIGITAL LINK/LAN>-Projektoranschlusses um.
  • Seite 177: Kapitel 4 Einstellungen - Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [AUTOM.VERBINDUNG] Stellt die Verbindungsart automatisch ein. [100BaseTX-Full] Stellt die Vollduplex-Verbindungsart ein. [100BaseTX-Half] Stellt die Halbduplex-Verbindungsart ein. Drücken Sie as, um [SPEICHERN] auszuwählen. Drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN]auszuwählen, und drücken Sie dann die <ENTER>-Taste.
  • Seite 178: [Netzwerksteuerung]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [NETZWERKEINSTELLUNG] wird angezeigt. Drücken Sie as, um eine Option auszuwählen, und ändern Sie die Einstellungen gemäß den Bedienungsanweisungen des Menüs. Ermöglicht die Änderung des Projektornamens. Tragen Sie den Hostnamen ein, wenn ein DHCP- [PROJEKTORNAME] Server benutzt werden muss.
  • Seite 179: [Menü Digital Link]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [NETZWERK STATUS] wird angezeigt. [DHCP] Zeigt den Status der Verwendung des DHCP-Servers an. [IP ADRESSE] Zeigt die [IP ADRESSE] an. [SUBNET-MASKE] Zeigt die [SUBNET-MASKE] an. [STANDARDGATEWAY] Zeigt das [STANDARDGATEWAY] an. [DNS1] Zeigt die Adresse des bevorzugten DNS-Sekundärservers an.
  • Seite 180: [Einstellung Art-Net-Kanal]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [EINSTELLUNG Art-Net-KANAL] Stellen Sie die Zuweisung des Kanals ein. Zu den Kanaldefinitionen, die für die Steuerung des Projektors mit der Art-Net-Funktion verwendet werden, siehe „Verwenden der Art-Net-Funktion“ (x Seite 215). Drücken Sie as, um [EINSTELLUNG Art-Net-KANAL] auszuwählen. Drücken Sie qw, um das Element umzuschalten.
  • Seite 181: Netzwerkverbindung

    Kapitel 4 Einstellungen — Menü [NETZWERK] Netzwerkverbindung Der Projektor besitzt eine Netzwerkfunktion, und die folgenden Bedienungen sind vom Computer aus mittels Websteuerung möglich. f Einstellung und Anpassung des Projektors f Anzeige des Projektorstatus f Übertragung einer E-Mail-Nachricht im Falle eines Projektorproblems Der Projektor unterstützt „Crestron Connected“, und die folgende Anwendungssoftware von Crestron Electronics, Inc.
  • Seite 182: Verbindung Mit Einem Doppelkabeltransmitter

    Panasonic-Website (https://panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leis- tungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
  • Seite 183 Kapitel 4 Einstellungen — Menü [NETZWERK] Geben Sie den Benutzernamen und das Passwort ein. f Die werkseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). Klicken Sie auf OK. f Die [Projector status]-Seite wird angezeigt. Hinweis f Wenn Sie den Projektor mit einem Webbrowser steuern, stellen Sie [WEB STEUERUNG] unter [NETZWERKSTEUERUNG] (x Seite 178) auf [EIN] ein.
  • Seite 184 Kapitel 4 Einstellungen — Menü [NETZWERK] Beschreibungen von Optionen Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt. [Status] Der Status des Projektors wird durch Anklicken dieser Option [Change password] angezeigt.
  • Seite 185 Kapitel 4 Einstellungen — Menü [NETZWERK] [Projector status]-Seite Klicken Sie auf [Status] → [Projector status]. Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 11 [LIGHT OUTPUT] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LICHTLEISTUNG] an. [MAIN VERSION] 12 [INPUT] Zeigt die Firmwareversion des Projektors an.
  • Seite 186 Kapitel 4 Einstellungen — Menü [NETZWERK] Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] im [SELF TEST]-Anzeigefeld des Bildschirms [Projector status] angezeigt wird, klicken Sie es an, um den Inhalt des Fehlers/der Warnung aufzurufen. f Der Projektor tritt je nach Fehlerinhalt eventuell in den Standby-Status ein, um den Projektor zu schützen. Selbstdiagnoseanzeige Zeigt die Prüfergebnisse des Elements an.
  • Seite 187 Kapitel 4 Einstellungen — Menü [NETZWERK] Option Beschreibung [POWER CIRCUIT TEMPERATURE] Die Temperatur um den Stromkreis ist hoch. Der Lüftungseingang ist eventuell blockiert. Die Temperatur im Inneren des Projektors ist hoch. Der Lüftungseingang ist eventuell [FPGA TEMPERATURE] blockiert. [LENS MOUNTER] Es gibt ein Problem mit dem Objektivmount. Wenden Sie sich an Ihren Händler. Es gibt ein Problem mit dem Luminanz-Sensor.
  • Seite 188 Kapitel 4 Einstellungen — Menü [NETZWERK] [Network status]-Seite Klicken Sie auf [Status] → [Network status]. Der aktuelle Status der Netzwerkeinstellung wird angezeigt. [Access error log]-Seite Klicken Sie auf [Status] → [Access error log]. Das Fehlerprotokoll des Webservers wird angezeigt, etwa der Zugriff auf Seiten, die nicht existieren, oder der Zugriff mit nicht autorisierten Benutzernamen oder Passwörtern.
  • Seite 189 Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f [Access error log] und [Mail error log] zeigt die letzten paar tausend Zugriffe/Anforderungen an. Es werden möglicherweise nicht alle Informationen angezeigt, wenn viele Zugriffe/Anforderungen auf einmal stattfinden. f Einträge in [Access error log] und [Mail error log] werden ab dem ältesten Eintrag gelöscht, wenn eine bestimmte Menge überschritten wird. f Prüfen Sie [Access error log] und [Mail error log] regelmäßig.
  • Seite 190 Kapitel 4 Einstellungen — Menü [NETZWERK] [Detail control]-Seite Klicken Sie auf [Projector control] → [Detail control]. [MULTI DISPLAY MODE] [FREEZE] Schaltet die Einstellung des Multi-Display-Modus um. Hält das Bild vorübergehend an. Steuerung des Projektors [WAVEFORM MONITOR] Der Projektor wird durch Drücken der Schaltflächen auf die Zeigt die Wellenform des Eingangssignals an.
  • Seite 191 Kapitel 4 Einstellungen — Menü [NETZWERK] [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Die aktuellen Einstellungen werden durch Drücken der Taste [Next] angezeigt. f Klicken Sie auf [Change], um den folgenden Einstellungsänderungsbildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
  • Seite 192 Kapitel 4 Einstellungen — Menü [NETZWERK] [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Wählen Sie die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
  • Seite 193 Kapitel 4 Einstellungen — Menü [NETZWERK] [E-mail set up]-Seite Schicken Sie eine E-Mail zu voreingestellten E-Mail-Adressen (bis zwei Adressen) wenn ein Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [Enable], um die E-Mail-Funktion zu verwenden. Ändern Sie das Mindestintervall für die Temperatur-Warn-E- Mail.
  • Seite 194 Kapitel 4 Einstellungen — Menü [NETZWERK] [E-MAIL ADDRESS 1], [E-MAIL ADDRESS 2] Einstellungen der Bedingungen, bei denen eine E-Mail Geben Sie die E-Mail-Adresse ein, an die gesendet werden soll. versendet werden soll Lassen Sie [E-MAIL ADDRESS 2] leer, wenn keine zwei E-Mail- Wählen Sie die Bedingungen aus, unter denen eine E-Mail Adressen verwendet werden sollen.
  • Seite 195 Kapitel 4 Einstellungen — Menü [NETZWERK] [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
  • Seite 196: Inhalt Der Gesendeten E-Mail

    Kapitel 4 Einstellungen — Menü [NETZWERK] Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : RQ13K Serial No : 123456789012...
  • Seite 197 Kapitel 4 Einstellungen — Menü [NETZWERK] Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : RQ13K Serial No : 123456789012 ----- check system -----...
  • Seite 198 Kapitel 4 Einstellungen — Menü [NETZWERK] [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [User] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um die Einstellung von [User] zu ändern. ändern. [Next] Wird verwendet, um die Einstellung des Passwortes zu ändern. [Administrator]-Konto [Account] [New]...
  • Seite 199 Kapitel 4 Einstellungen — Menü [NETZWERK] [User]-Konto [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
  • Seite 200 Kapitel 4 Einstellungen — Menü [NETZWERK] Seite [Crestron Connected(TM)] Der Projektor kann mit Crestron Connected überwacht/gesteuert werden. Es ist ein Zugriff mit Administratorrechten notwendig, um den Bedienungsbildschirm von Crestron Connected über den Websteuerungsbildschirm zu starten. (Die [Crestron Connected(TM)]-Taste wird mit Benutzerrechten nicht auf dem Websteuerungsbildschirm angezeigt.) Die Bedienungsseite von Crestron Connected wird durch Anklicken von [Crestron Connected(TM)] angezeigt.
  • Seite 201 Kapitel 4 Einstellungen — Menü [NETZWERK] Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind.
  • Seite 202 Kapitel 4 Einstellungen — Menü [NETZWERK] Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. 202 - DEUTSCH...
  • Seite 203: Kapitel 5 Wartung

    Wartung Kapitel 5 Dieses Kapitel beschreibt Prüfungsverfahren bei Problemen, der Wartung und dem Austausch der Einheiten. DEUTSCH - 203...
  • Seite 204: Lichtquellen/Temperatur-/Filteranzeige

    Kapitel 5 Wartung — Lichtquellen/Temperatur-/Filteranzeige Lichtquellen/Temperatur-/Filteranzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, informieren die Lichtquelleanzeigen <LIGHT1>/<LIGHT2>, die Temperaturanzeige <TEMP> oder die Filteranzeige <FILTER> Sie, indem sie rot leuchten oder blinken. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
  • Seite 205: Temperaturanzeige

    Kapitel 5 Wartung — Lichtquellen/Temperatur-/Filteranzeige Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (2 Mal) (3 Mal) Die Innentemperatur ist Die Innentemperatur ist Der Kühllüfter hat angehal- Status Aufwärmstatus hoch (Warnung). hoch (Standby-Status). ten. f Haben Sie das Gerät f Ist die Lufteinlass-/Luftaustrittsöffnung blockiert? bei niedriger Temperatur Ursache f Ist die Raumtemperatur hoch?
  • Seite 206: Wartung/Austausch

    Kapitel 5 Wartung — Wartung/Austausch Wartung/Austausch Vor der Wartung/dem Ersatz f Achten Sie darauf, dass der Strom vor der Wartung oder dem Austausch des Projektors ausgeschaltet wird. (x Seiten 56, 65) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 65) beschriebenen Verfahren.
  • Seite 207: Kapitel 5 Wartung - Wartung/Austausch

    Kapitel 5 Wartung — Wartung/Austausch i) Ziehen Sie die Luftfiltereinheit von den Laschen am Projektorgehäuse (c) herunter, wobei Sie den Griff an der Luftfiltereinheit (a) etwas nach innen drücken, wie durch den Pfeil dargestellt. (Abb. 2) ii) Ziehen Sie die Luftfiltereinheit heraus. (Abb. 3) f Überprüfen Sie beim Herausziehen, dass sich die Luftfiltereinheit von den Laschen am Projektorgehäuse (d) löst.
  • Seite 208: Austausch Der Einheit

    Kapitel 5 Wartung — Wartung/Austausch f Überprüfen Sie, ob sich die Laschen am Projektorgehäuse (c) und (d) in den Luftfiltereinheit-Rahmen eingehakt haben. Bringen Sie die Luftfilterabdeckung am Projektor an und verwenden Sie einen Kreuzschlitzschraubendreher, um die Schraube der Luftfilterabdeckung festzuziehen. f Bringen Sie die Luftfilterabdeckung an, indem Sie Schritt 1) unter „Entfernen der Luftfiltereinheit“ (x Seite 206) in der umgekehrten Reihenfolge durchführen.
  • Seite 209: Kapitel 5 Wartung - Fehlerbehebung

    Kapitel 5 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? Das Gerät schaltet sich f Führt die Steckdose Strom? ―...
  • Seite 210 Kapitel 5 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist das HDMI-Kabel sicher verbunden? Das Video von einem HDMI-kompatiblen Gerät f Schalten Sie die Stromversorgung des Projektors und des externen Gerätes aus ― wird nicht angezeigt oder und ein. erscheint verwürfelt.
  • Seite 211: Selbstdiagnoseanzeige

    Kapitel 5 Wartung — Selbstdiagnoseanzeige Selbstdiagnoseanzeige Es gibt eine Selbstdiagnoseanzeige auf der Seite des Projektors. Die Selbstdiagnoseanzeige zeigt automatisch den Wert der Eingangsspannung oder Einzelheiten von Fehlern oder Warnungen an, wenn diese auftreten. (x Seite 29) Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu.
  • Seite 212: Kapitel 5 Wartung - Selbstdiagnoseanzeige

    Kapitel 5 Wartung — Selbstdiagnoseanzeige Fehler-/Warnanzeige Einzelheiten Aktionsnummer Warnung Stromkreis-Zuluftgebläse 2 Warnung LD-Antriebsgebläse Objektivmount-Fehler Fehler Lichtquelle 1 Fehler Lichtquelle 2 Fehler Heizkörperlüfter 1 Fehler Heizkörperlüfter 2 Fehler Heizkörperlüfter 3 Fehler Heizkörperlüfter 4 Fehler Heizkörperlüfter 5 Fehler Heizkörperlüfter 6 Fehler Abluftgebläse 1 Fehler Abluftgebläse 2 Fehler Zuluftgebläse 1 Fehler Zuluftgebläse 2...
  • Seite 213: Kapitel 6 Anhang

    Anhang Kapitel 6 Dieses Kapitel beschreibt die Spezifikation des Projektors, wie die optionale Schnittstellenkarte eingesetzt wird sowie Informationen zum Kundendienst. DEUTSCH - 213...
  • Seite 214: Technische Informationen

    Abfrage des Projektor- Gibt den Namen aus, der unter [PROJEKTORNAME] von [NETZWER- NAME? xxxxx namens KEINSTELLUNG] eingestellt wurde. Abfrage des Hersteller- INF1? Panasonic Gibt den Herstellernamen aus. namens Abfrage des Modellna- INF2? RQ13K Gibt den Modellnamen aus. mens Andere Informationsab-...
  • Seite 215: Verwenden Der Art-Net-Funktion

    Kapitel 6 Anhang — Technische Informationen Steuerungseinzelhei- Parameter/Ausgabezei- Befehl Anmerkung chenfolge Abfrage von Klassenin- CLSS? Gibt die PJLink-Klasse aus. formationen *1 Wenn die optionale Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10) eingesetzt ist, entspricht dies der Eingangsumschaltung für den <SDI 1 IN>-Anschluss. Das Umschalten zum <SDI 2 IN/1 OUT>-Anschluss oder <SDI 4 IN/3 OUT>-Anschluss ist nicht möglich. *2 Wenn die optionale Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10) eingesetzt ist, entspricht dies der Eingangsumschaltung für den <SDI 3 IN>-Anschluss.
  • Seite 216 Kapitel 6 Anhang — Technische Informationen r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Leistung Parameter Ausgangswert Keine Wirkung 0-47 SDI1 48-55 SDI2 56-63 Keine Wirkung 64-255 r EINGANGSAUSWAHL (wenn [EINSTELLUNG Art-Net-KANAL] auf [2] oder [ANWENDER] eingestellt ist) Leistung Parameter Ausgangswert Keine Wirkung 0-39...
  • Seite 217 Kapitel 6 Anhang — Technische Informationen r OBJEKTIV-POSITION Leistung Parameter Ausgangswert Keine Wirkung 0-31 Bringen Sie das Objektiv in die Ausgangsposition 32-63 In die ET-D75LE90-Objektivstandardposition bewegen Laden Sie OPTIK DATEN 1 64-79 Laden Sie OPTIK DATEN 2 80-95 Laden Sie OPTIK DATEN 3 96-111 Laden Sie OPTIK DATEN 4 112-127...
  • Seite 218: Stromversorgung

    Kapitel 6 Anhang — Technische Informationen r STROMVERSORGUNG Leistung Parameter Ausgangswert Standby 0-63 Keine Wirkung 64-191 Strom ein 192-255 r VERSCHLUSS Leistung Parameter Ausgangswert VERSCHLUSS: Öffnen 0-63 Keine Wirkung 64-191 VERSCHLUSS: Schließen 192-255 r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit VERSCHLUSS Leistung...
  • Seite 219 Kapitel 6 Anhang — Technische Informationen r STANDBILD Leistung Parameter Ausgangswert Keine Wirkung 0-31 32-95 Keine Wirkung 96-159 160-223 Keine Wirkung 224-255 r FARBE, TINT Leistung Parameter Ausgangswert Keine Wirkung 0-31 Werkseitige Standardeinstellung 32-63 64-65 … … 128-129 … … 190-191 Keine Wirkung 192-255 r RASTER-MUSTER...
  • Seite 220: Steuerungsbefehle Via Lan

    Der Administratorrechte-Benutzername für die Websteuerung (der Standardbenutzername lautet xxxxxx „admin1“) Das Passwort des oben genannten Nutzers mit Administratorrechten (das Standardpasswort lautet yyyyy „panasonic“) zzzzzzzz 8-Byte-Zufallszahl, die unter Schritt 2) erlangt wurde Befehl-Übertragungsverfahren Übertragen Sie mit den folgenden Befehlsformaten. r Übertragene Daten...
  • Seite 221: Fehlerrückmeldung

    Kapitel 6 Anhang — Technische Informationen r Fehlerrückmeldung Abschlusszei- Zeichenfolge Einzelheiten chen „ERR1“ Unbestimmter Steuerungsbefehl „ERR2“ Außerhalb des Parameterbereichs „ERR3“ Besetzt-Status oder keine Annahmeperiode (CR) Nachricht 0x0d „ERR4“ Auszeit oder keine Annahmeperiode „ERR5“ Falsche Datenlänge „ERRA“ Passwort stimmt nicht überein Datenlänge 4 Bytes ―...
  • Seite 222 Kapitel 6 Anhang — Technische Informationen r Empfangene Daten Abschlusszei- Kopfzeile Datenabschnitt chen Beispielbe- ‘0’ ‘0’ Steuerungsbefehl (CR) fehl 0x30 0x30 (ASCII-Zeichenfolge) 0x0d Datenlänge 1 Byte 1 Byte Unbestimmte Länge 1 Byte f Beispiel: Der Projektor ist im Standby-Modus „00000“ (CR) r Fehlerrückmeldung Abschlusszei- Zeichenfolge...
  • Seite 223: Anschluss

    Kapitel 6 Anhang — Technische Informationen <SERIAL IN>/<SERIAL OUT>-Anschluss Der <SERIAL IN>/<SERIAL OUT>-Anschluss des Projektors entspricht RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Einzelprojektor Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Mehrere Projektoren Anschlüsse am Projektor 1...
  • Seite 224: Verbindungszustand (Werksstandard)

    Kapitel 6 Anhang — Technische Informationen D-Sub 9-polig (Stecker) Stift Nr. Signalname Einzelheiten Außenansicht ― Empfangene Daten Übertragene Daten ― Masse ― Interne Verbindung ― Verbindungszustand (Werksstandard) Signalebene RS-232C-kompatibel Synchr.-Methode Asynchron Baudrate 9 600 bps Parität Keine Zeichenlänge 8 Bit Stoppbit 1 Bit X-Parameter Keine...
  • Seite 225: Wenn Mehrere Projektoren Gesteuert Werden

    Kapitel 6 Anhang — Technische Informationen Achtung f Wenn ein Befehl gesendet wird, nachdem die Lichtquelle eingeschaltet wurde, kann es eine Verzögerung bei der Rückmeldung geben oder der Befehl wird eventuell nicht ausgeführt. Versuchen Sie einen Befehl nach 60 Sekunden zu senden oder zu empfangen. f Wenn Sie mehrere Befehle übertragen, warten Sie 0,5 Sekunden nach Empfang der Rückmeldung vom Projektor, bevor Sie den nächsten Befehl senden.
  • Seite 226: Steuerungsbefehl

    Kapitel 6 Anhang — Technische Informationen Steuerungsbefehl Die folgende Tabelle listet die Befehle auf, die für die Steuerung des Projektors mit dem Computer verwendet werden können. r Projektor-Steuerungsbefehl Parameter/Ausgabezei- Befehl Einzelheiten Anmerkung (Parameter) chenfolge Strom ein Um zu überprüfen, ob der Strom eingeschaltet ist, verwenden Sie den ―...
  • Seite 227: Objektiv-Steuerungsbefehl

    Kapitel 6 Anhang — Technische Informationen r Objektiv-Steuerungsbefehl Befehl Unterbefehl Einzelheiten Anmerkung LNSI2 Objektivverschiebung H +00000 = Feineinstellung 1+, +00001 = Feineinstellung 1-, +00100 = LNSI3 Objektivverschiebung V Feineinstellung 2+, +00101 = Feineinstellung 2-, +00200 = Grobein- LNSI4 Bildschärfe stellung+, +00201 = Grobeinstellung- LNSI5 Objektivzoom <REMOTE 2 IN>-Anschluss...
  • Seite 228: Passwort Des Steuergerätes

    Kapitel 6 Anhang — Technische Informationen Passwort des Steuergerätes Wenden Sie sich für die Initialisierung Ihres Passwortes an Ihren Händler. Upgrade-Kit Wenn das optionale Upgrade-Kit (Modell-Nr.: ET-UK20) verwendet wird, sind die folgenden Funktionen erweitert. Funktion Standardstatus Wenn das Upgrade-Kit verwendet wird Einstellbereich von [V-TRA- Maximum von ±40°...
  • Seite 229: Verzeichnis Kompatibler Signale

    Kapitel 6 Anhang — Technische Informationen Verzeichnis kompatibler Signale Die folgende Tabelle gibt die Videosignale an, die der Projektor projizieren kann. Einzelheiten zum SDI-Signal finden Sie in unter „Verzeichnis Single-Link-SDI-kompatibler Signale“ (x Seite 234), „Verzeichnis Dual-Link-SDI- kompatibler Signale“ (x Seite 239), „Verzeichnis Quad-Link-SDI-kompatibler Signale“ (x Seite 243). Dieser Projektor unterstützt das Signal mit l in der Spalte der kompatiblen Signale.
  • Seite 230 Kapitel 6 Anhang — Technische Informationen Abtastfrequenz Kompatibles Signal Pixeltaktfre- DIGI- Auflösung Horizon- Signalformat quenz HDMI DVI-D Vertikal (Pixel) (MHz) LINK (Hz) (kHz) 640 x 480/85 640 x 480 43,3 85,0 36,0 ― ― ― ― 800 x 600/56 800 x 600 35,2 56,3 36,0...
  • Seite 231 Kapitel 6 Anhang — Technische Informationen Abtastfrequenz Kompatibles Signal Pixeltaktfre- DIGI- Auflösung Horizon- Signalformat quenz HDMI DVI-D Vertikal (Pixel) (MHz) LINK (Hz) (kHz) 1600 x 900/60 1 600 x 900 55,9 60,0 119,0 ― ― ― ― 1600 x 1200/50 1 600 x 1 200 61,8 49,9 131,5...
  • Seite 232 Kapitel 6 Anhang — Technische Informationen Liste der mit Plug and Play kompatiblen Signale In der folgenden Tabelle sind die Videosignale angegeben, die mit Plug and Play kompatibel sind. Signale mit einem l in der Spalte der kompatiblen Plug and Play-Signale sind die in den EDID (erweiterten Anzeige-Identifikationsdaten) des Projektors beschriebenen Signale.
  • Seite 233 Kapitel 6 Anhang — Technische Informationen Abtastfre- Plug and Play-kompatibles Signal quenz Pixeltakt- Auflösung Hori- DIGITAL LINK HDMI DVI-D Signalformat frequenz Verti- (Pixel) zon- (MHz) EDID1: EDID2: EDID3: EDID1: EDID2: EDID3: EDID1 EDID2 EDID3 (Hz) 4K/60p 4K/30p 4K/60p 4K/30p (kHz) 800 x 600/60 800 x 600 37,9 60,3...
  • Seite 234 Kapitel 6 Anhang — Technische Informationen Abtastfre- Plug and Play-kompatibles Signal quenz Pixeltakt- Auflösung Hori- DIGITAL LINK HDMI DVI-D Signalformat frequenz Verti- (Pixel) zon- (MHz) EDID1: EDID2: EDID3: EDID1: EDID2: EDID3: EDID1 EDID2 EDID3 (Hz) 4K/60p 4K/30p 4K/60p 4K/30p (kHz) 1680 x 1050/50 1 680 x 1 050 54,1 50,0...
  • Seite 235 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 1 920 x 1 080 27,0 24,0 74,3 ― HD-SDI 4:2:2 10 Bit 1 920 x 1 080 27,0 24,0 74,3...
  • Seite 236 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 1 920 x 1 080 67,5 60,0 148,5 ― 3G-SDI Level-A 4:2:2 10 Bit 1 920 x 1 080 67,5 60,0 148,5...
  • Seite 237 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 2 048 x 1 080 56,3 50,0 148,5 ― 3G-SDI Level-A 4:2:2 10 Bit 2 048 x 1 080 56,3 50,0 148,5...
  • Seite 238 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 4 096 x 2 160 54,0 24,0 297,0 6G-SDI Type 2 4:2:2 10 Bit 4 096 x 2 160 54,0 24,0 297,0...
  • Seite 239 Kapitel 6 Anhang — Technische Informationen Verzeichnis Dual-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Dual-Link-SDI-Signale an, die der Projektor projizieren kann. Dies ist die Liste der kompatiblen Signale einschließlich der Einspeisung des optionalen 3G-SDI Terminal Board mit Audio (Modell-Nr.: TY-TBN03G) oder der optionalen Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10), die in den Steckplatz eingesetzt ist, zusätzlich zum Standard-SDI-Eingang.
  • Seite 240 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 1 920 x 1 080 56,3 50,0 148,5 ― HD-SDI 4:2:2 10 Bit 1 920 x 1 080 56,3 50,0 148,5...
  • Seite 241 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 3G-SDI Level-B 3 840 x 2 160 54,0 24,0 297,0 4:2:2 10 Bit Dual Stream 3G-SDI Level-B 3 840 x 2 160 54,0 24,0...
  • Seite 242 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 3G-SDI Level-B 4 096 x 2 160 54,0 24,0 297,0 4:2:2 10 Bit Dual Stream 3G-SDI Level-B 4 096 x 2 160 54,0 24,0...
  • Seite 243 Kapitel 6 Anhang — Technische Informationen Verzeichnis Quad-Link-SDI-kompatibler Signale Die folgende Tabelle gibt die Quad-Link-SDI-Signale an, die der Projektor projizieren kann. Dies ist die Liste der kompatiblen Signale einschließlich der Einspeisung des optionalen 3G-SDI Terminal Board mit Audio (Modell-Nr.: TY-TBN03G) oder der optionalen Schnittstellenkarte für 12G-SDI (Modell-Nr.: ET-MDN12G10), die in den Steckplatz eingesetzt ist, zusätzlich zum Standard-SDI-Eingang.
  • Seite 244 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 3 840 x 2 160 56,3 25,0 297,0 HD-SDI 4:2:2 10 Bit 3 840 x 2 160 56,3 25,0 297,0...
  • Seite 245 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 3 840 x 2 160 67,5 60,0 297,0 HD-SDI 4:2:2 10 Bit 3 840 x 2 160 67,5 60,0 297,0...
  • Seite 246 Kapitel 6 Anhang — Technische Informationen Abtastfre- quenz Pixeltakt- Signalname Auflösung 4K-Tei- frequenz Format Farbformat Abtastung Hori- Verti- (SIGNALFORMAT) (Pixel) lung (MHz) zontal (kHz) (Hz) 4 096 x 2 160 56,3 25,0 297,0 HD-SDI 4:2:2 10 Bit 4 096 x 2 160 56,3 25,0 297,0...
  • Seite 247 Kapitel 6 Anhang — Technische Informationen Liste von kompatiblen Signalen für die simultane Einspeisung In der folgenden Tabelle sind die Videosignale angegeben, die mit der simultanen Einspeisung kompatibel sind und vom Projektor projiziert werden können. Kompatibles Signal für die simultane Einspei- Abtastfrequenz sung HDMI...
  • Seite 248: Kapitel 6 Anhang - Technische Daten

    Kapitel 6 Anhang — Technische Daten Technische Daten Die Spezifikationen des Projektors sind wie folgt. Stromversorgung 100 V - 240 V ~ (100 V - 240 V Wechselstrom), 50 Hz/60 Hz 1 270 W (12,0 A - 6,0 A) Stromverbrauch Wenn [BEREITSCHAFTS MODUS] auf [ECO] eingestellt ist: 0,3 W Wenn [BEREITSCHAFTS MODUS] auf [NORMAL] eingestellt ist: 4 W Größe 22,9 mm (0,90") (Seitenverhältnis 16:10)
  • Seite 249 Kapitel 6 Anhang — Technische Daten Hinweis f Die Lichtausgabe verringert sich so stark, wie die Versorgungsspannung verringert wird. Es wird eine Verwendung mit 200 V Wechselstrom oder höher empfohlen, um der Luminanz Priorität zu geben. r Anschluss/Steckplatz Insgesamt 4 Sätze (BNC) Single-Link-SD-SDI-Signal Single-Link-HD-SDI-Signal Single-Link-3G-SDI-Signal...
  • Seite 250 Kapitel 6 Anhang — Technische Daten r Kompatibles Signal Ausführliche Informationen zu den Typen der Videosignale, die mit dem Projektor verwendet werden können, finden Sie unter „Verzeichnis kompatibler Signale“ (x Seite 229). SDI-Eingang SD-SDI-Signal HD-SDI-Signal 3G-SDI-Signal 6G-SDI-Signal 12G-SDI-Signal DIGITAL LINK-Eingang f Filmbild-Signalauflösung: 480i /576i bis 4 096 x 2 160 Standbild-Signalauflösung: 640 x 400 bis 2 560 x 1 600 (Non-Interlace)
  • Seite 251: Kapitel 6 Anhang - Abmessungen

    Kapitel 6 Anhang — Abmessungen Abmessungen Einheit: mm 289 (11-3/8") 242 (9-17/32") 637 (25-3/32") 484 (19-1/16") 578 (22-3/4") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. DEUTSCH - 251...
  • Seite 252: Kapitel 6 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung

    Wir übernehmen keinerlei Haftung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, die nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort der Aufhängevorrichtung ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
  • Seite 253: Kapitel 6 Anhang - Einsetzen Der Schnittstellenkarte (Optional)

    Kapitel 6 Anhang — Einsetzen der Schnittstellenkarte (optional) Einsetzen der Schnittstellenkarte (optional) Dieser Projektor ist mit zwei SLOT NX-Spezifikationssteckplätzen ausgestattet. Dieser Projektor ist mit vier SDI-Eingängen und einem DIGITAL LINK-Eingang als Standardvideoeingänge ausgestattet. Ein Eingang für HDMI, DVI-D und SDI kann hinzugefügt werden, indem die optionale Schnittstellenkarte in den Steckplatz eingesetzt wird.
  • Seite 254: So Entfernen Sie Die Schnittstellenkarte

    Kapitel 6 Anhang — Einsetzen der Schnittstellenkarte (optional) Setzen Sie die Schnittstellenkarte in den Projektor ein. (Abb. 2) f Führen Sie die Führungsnut der Schnittstellenkarte ausgerichtet an der Ausbuchtung des Steckplatzes ein. Setzen Sie die Halterung vollständig ein. Fixieren Sie die Schnittstellenkarte. (Abb. 3) f Fixieren Sie sie mit den vier Schrauben, die Sie in Schritt 1) entfernt haben, und ziehen Sie diese fest.
