3 FUNKTIONSPRINZIP

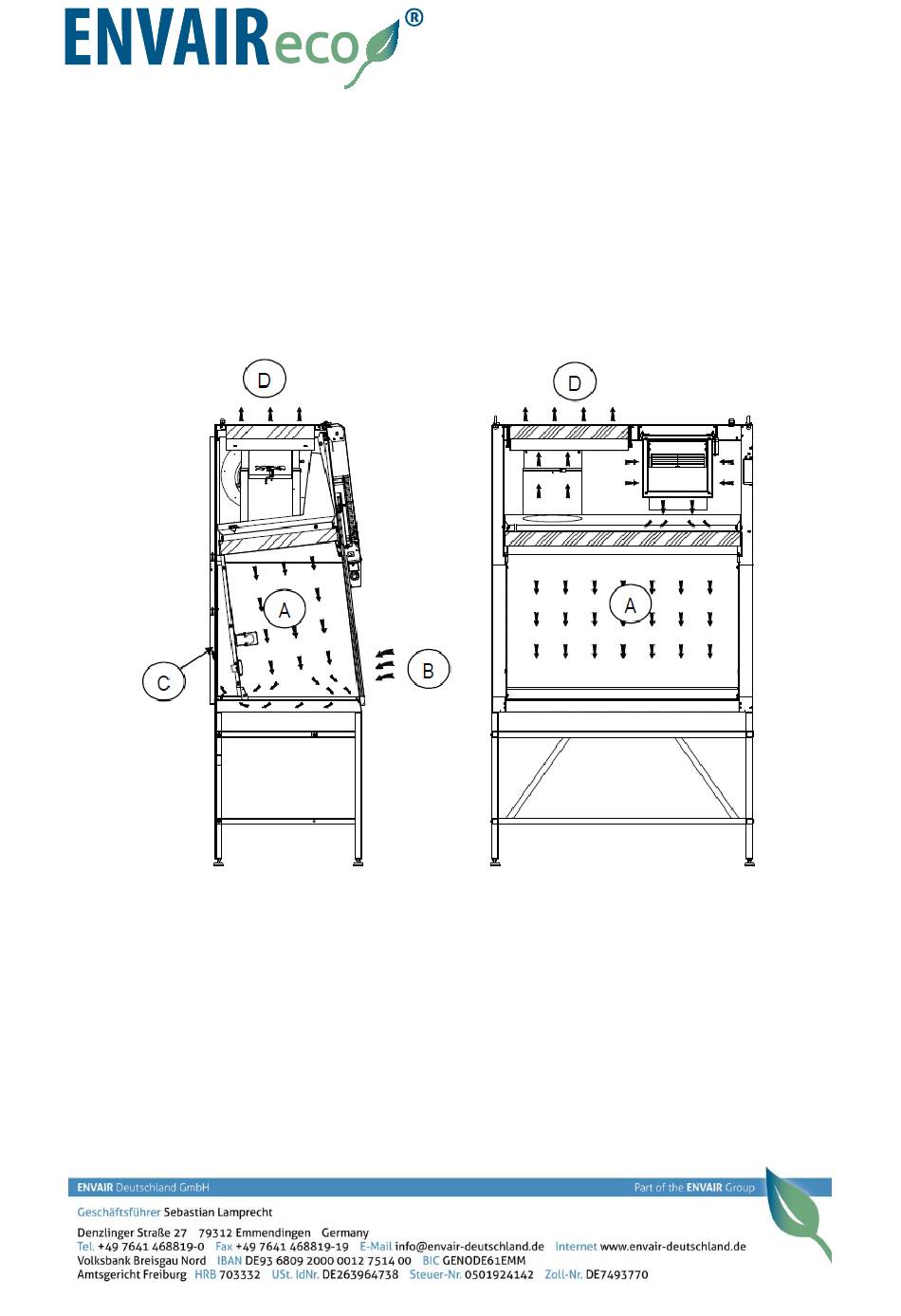

Das Funktionsprinzip der ENVAIR eco safe Basic Plus Sicherheitswerkbänke ist wie folgt:
Die vom Hauptgebläse unter Druck in das Plenum geführte Luft strömt durch den Absolutfilter und
strömt dann als Laminarstrom in den Arbeitsbereich (A). Von hier und nach der Vermischung mit der
über die Frontöffnung eingesaugten Umgebungsluft (B), gelangt die gemischte Luft in den
Rückführkanal, der sich im hinteren Teil der Werkbank befindet (C). Ein Teil der Luft wird über den
entsprechenden HEPA-Abluftfilter nach außen geleitet (D). Diese Abluft erzeugt jenen Sog der Luft
von außen (Frontbarriere), der den Schutz des Bedieners/Umgebung vor dem gefährdenden Material
schützt, das im Arbeitsbereich manipuliert wird.
