12 TESTS IN KONFORMITÄT MIT DER NORM EN 12469

12.A MESSUNG DER LAMINARSTROMGESCHWINDIGKEIT

Die Geschwindigkeit LAF wird 10 cm über der Untergrenze der Frontscheibe gemessen.

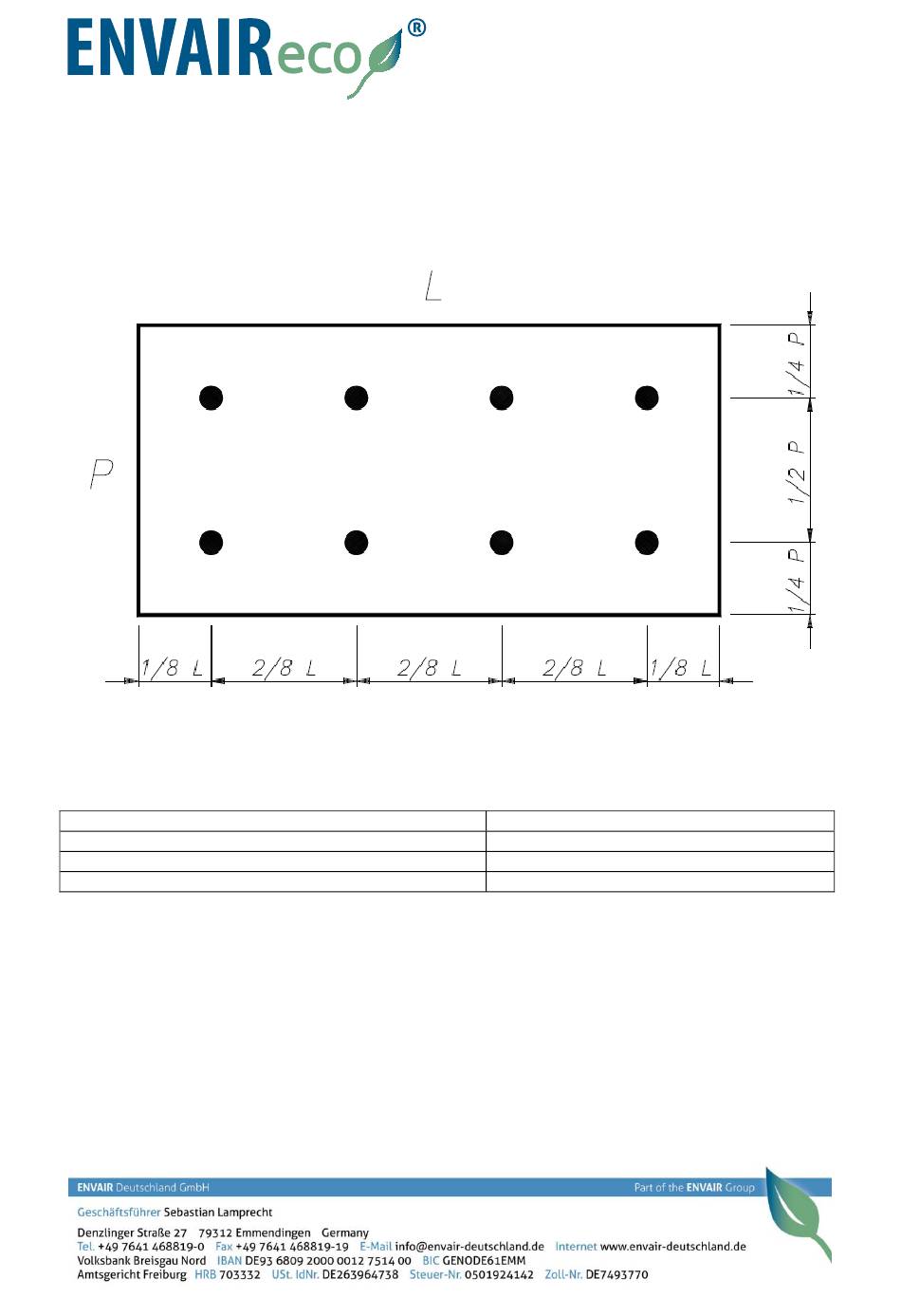

Die Norm sieht das Ablesen an mindestens 8 Stellen nach folgendem Plan vor:
In unseren Tests wird das Ablesen an 12 Punkten durchgeführt. Jeder der 12 Ablesevorgänge dauert
mindestens 1 Minute. Die Messung wird mit einem Thermo-Anemometer mit Hitzdraht mit folgenden
Merkmalen durchgeführt:
Messbereich
Präzision (des Instruments einschließlich der Sonde)
Arbeitstemperatur
Auflösung
Die Durchschnittsgeschwindigkeit erhält man mittels folgender Formel:
Durchschnittsgeschwindigkeit = (V1 + V2 +.......+Vn) / n
n = Anzahl der Ablesepunkte
V1, V2,.....Vn = an den verschiedenen Punkten gemessene Geschwindigkeiten.
Die Durchschnittsgeschwindigkeit muss zwischen 0,25 und 0,5 m/s liegen
Nach Bestimmung des Durchschnitts darf kein Punkt um +/- 20 % abweichen
Abb. 3
von 0 bis 2 m/s
+/- 0.05 m/sec +/- 5 %
von – 20 bis + 70 °C
m/s
Seite 41 von 60
