399 Velocità di spostamento
Permette l'impostazione della velocità di esecuzione
della saldatura.
Minimo 20cm/min, Massimo 200cm/min, Default
35cm/min (velocità di riferimento per la saldatura
manuale).
Syn: permette l'impostazione automatica della velocità
di esecuzione della saldatura da robot attraverso un
ingresso analogico.
(Consultare la sezione "Configurazione impianto" - Set
up Service).
500 Permette la selezione dell'interfaccia grafica desiderata:
XE (Modalità Easy)
XA (Modalità Advanced)
XP (Modalità Professional)
Permette di accedere ai livelli superiori del set up:
USER: utente
SERV: service
vaBW:vaBW
551 Lock/unlock
Permette il blocco dei comandi del pannello e l'inser-
zione di un codice di protezione (consultare la sezione
"Lock/unlock").
552 Tono cicalino
Permette la regolazione del tono del cicalino.
Minimo Off, Massimo 10, Default 5
601 Passo di regolazione
Permette la regolazione di un parametro con passo
personalizzabile dall'operatore.
Minimo 1, Massimo Imax, Default 1
602 Parametro esterno CH1, CH2, CH3, CH4
Permette la gestione del parametro esterno 1, 2, 3, 4
(valore minimo, valore massimo, valore di default, para-
metro selezionato).
(Consultare la sezione "Gestione comandi esterni").
606 Torcia U/D
Permette la gestione del parametro esterno (U/D).
O=off, I=corrente, 2=richiamo programmi
705 Taratura resistenza circuito
Permette la calibrazione dell'impianto.
Premere l'encoder per entrare nel parametro 705.
Mettere in contatto elettrico la punta guidafilo ed il
pezzo da saldare.
Premere il pulsante torcia per almeno 1 s.
751 Lettura di corrente
Permette la visualizzazione del valore reale della cor-
rente di saldatura.
752 Lettura di tensione
Permette la visualizzazione del valore reale della tensio-
ne di saldatura.
757 Lettura velocità filo
Lettura encoder motore 1.
760 Lettura di corrente (motore)
Permette la visualizzazione del valore reale della cor-
rente (motore).
801 Limiti di guardia
Permette l'impostazione dei limiti di attenzione e dei
limiti di guardia.
Consente il controllo accurato delle varie fasi di saldatura
(consultare la sezione "Limiti di guardia").

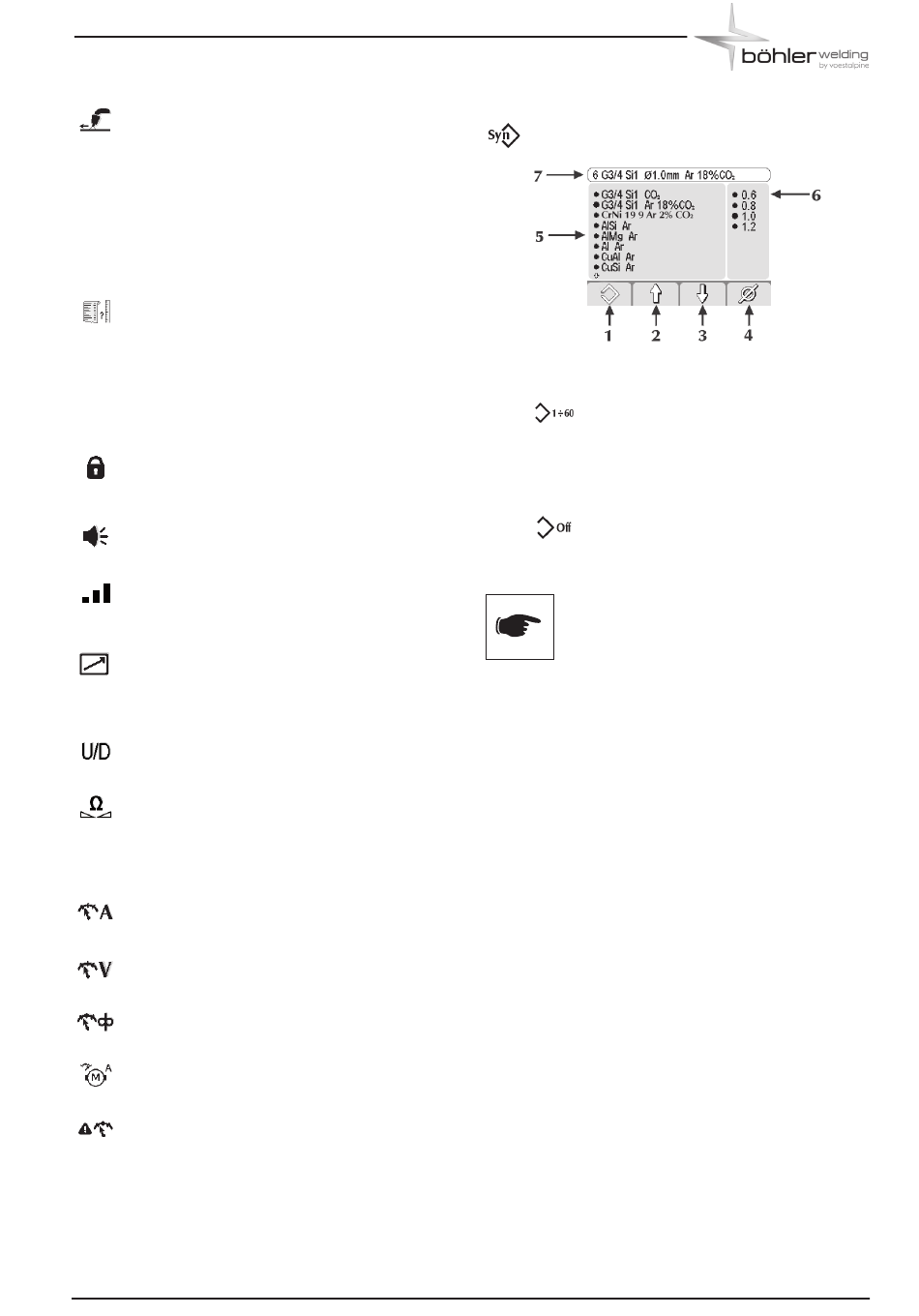

3.7 Schermata curve sinergiche

1 Generalità
Permette la selezione della modalità di saldatura desiderata.
1
Permette la selezione di:
Modalità di saldatura sinergica
Consente di utilizzare una serie di preimposta-
zioni (curve sinergiche) disponibili nella memo-
ria dell'impianto.
E' consentita la modifica e la correzione delle
iniziali impostazioni proposte dall'impianto.
Modalità di saldatura manuale
Consente l'impostazione e la regolazione
manuale di ogni singolo parametro di saldatura
(MIG/MAG).
Selezionare comunque una delle sinergie proposte
(5-6) per sfruttarne le potenzialità in fase di inne-
sco, di chiusura arco...
2/3
Permette la selezione di:
- tipo di materiale d'apporto
- tipo di gas
4
Permette la selezione di:
- diametro filo
5
- Tipo di materiale d'apporto
- Tipo di gas
6 Diametro filo
7 Intestazione
(Consultare la sezione "Schermata principale").
NO PROGRAM
Indica che la curva sinergica selezionata non è disponibile
o non è coerente con le altre impostazioni dell'impianto.
