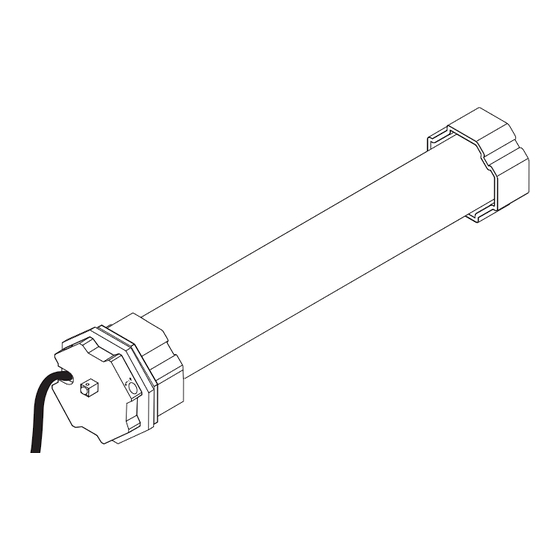

Inhaltszusammenfassung für schellenberg ROLLOPOWER STANDARD
- Seite 1 ROLLOPOWER STANDARD...
- Seite 3 Deutsch ................................English .................................. Français ................................Nederlands ................................Polski ..................................Italiano .................................. Español ................................Português ................................Český ................................... Slovenčina ................................Magyar .................................. Hrvatski ................................Slovenski jezik ..............................Român .................................. Български ................................Ελληνικά ................................Türk ..................................Pусский ................................Yкраїнський ................................. Lietuvos ................................Latvijas .................................
-
Seite 4: Inhaltsverzeichnis
Korrektur der oberen Endlage (MAXI) ......................Urheberrechtlich geschützt, 2019, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 5: Sicherheit Und Hinweise
Mängel an den Rollladenanlagen müssen vor dem Einbau von Rohrmotoren behoben und beschädigte Teile ersetzt werden. Eine andere oder darüber hinausgehende Verwendung des Rohrmotors gilt als nicht bestimmungsgemäß. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Das Produkt nur mit Bedienelementen betreiben, die von Schellenberg dafür zugelassen sind. -
Seite 6: Eu-Konformitätserklärung
Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 3 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen... -
Seite 7: Symbolerklärung Des Rohrmotors
▲ ▼ schwarz ZUBEHÖRARTIKEL: ROLLLADENAUFHÄNGUNG Um den Panzer an der Welle zu montieren, empfehlen wir die Schellenberg Rollladen- aufhängung (Art. Nr. 19200/19400). Mit dieser lässt sich der Rollladenpanzer sicher in die Welle einhängen. Ganz einfach und ohne zu schrauben. -
Seite 126: Benötigte Werkzeuge
* 20110, 20615, 20620,20640 ** 20106, 20610 * 20111, 20616, 20621,20641 ** 20107, 20611... - Seite 136 > 60mm 230V, 50 Hz Legen Sie den Anschluss an eine freischaltbare Leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.
- Seite 138 ACHTUNG! Den Panzer jetzt noch nicht an die Welle hängen ( dies erfolgt erst in Schritt 17, Seite 21)!
-
Seite 140: Hinweise Zur Endlageneinstellung
Nach Anschluss der Elektrik muss bei Befehl AB (▼) die Welle in die entsprechende Richtung drehen (s. Abb.). Falls nicht, die An- schlusskabel (schwarz/braun) für AUF (▲) und AB (▼) tauschen! Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungs- frei geschalten werden. - Seite 144 +90% +90% MAXI MINI STOP! MAXI MINI...
- Seite 145 Lassen Sie den Rollladen zur Sicherheit nur bis maximal 90% hochfahren. Sollte der Rohrmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Schalter an. Die Korrektur der Endlage muss nun manuell über die ent- sprechende Einstellschraube vorgenommen werden. To play it safe, only let the blinds move upwards to max. 90% of the possible range. In case the tubular motor does not automatically stop by itself at that point, use the switch to stop it manually.
- Seite 147 MINI 20106, 20110 20107, 20111 100%...
- Seite 148 MAXI 100%...
-
Seite 149: Testfahrt
100% 100%... -
Seite 150: Schaltpläne
2 5 4 0 0 25571/25576 2 3 0 0 3 2 5 5 0 0 23003/23004 25572/25577 2 5 0 0 3 25003/23006 24200 25550 25550 25571/25576 25555 25555 25572/25577 grün/gelb blau braun/schwarz weiß/frei — 230 V, 50 Hz... -
