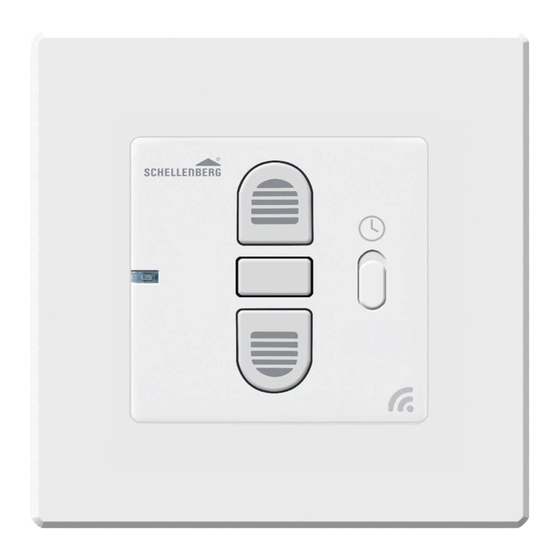

schellenberg 20031 Montage Und Inbetriebnahme
Funk-zeitschaltuhr
Vorschau ausblenden
Andere Handbücher für 20031:
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (81 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
- 1 C1 Rollladenmotor in Lernbereitschaft Versetzen (Option a / Option B)
- 2 Rollladenmotor Einstellen mit Funk-Zeitschaltuhr
- 3 C2 Rollladenmotoren - Adressen Zuweisen
- 4 C3 Funk-Zeitschaltuhr - Programmiermodus Starten
- 5 C5 Funk-Zeitschaltuhr mit Rollladenmotor Koppeln
- 6 F2 Zeitautomatik - Auf- und Abfahrtszeiten Programmieren
- Diese Anleitung herunterladen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für schellenberg 20031
Inhaltszusammenfassung für schellenberg 20031

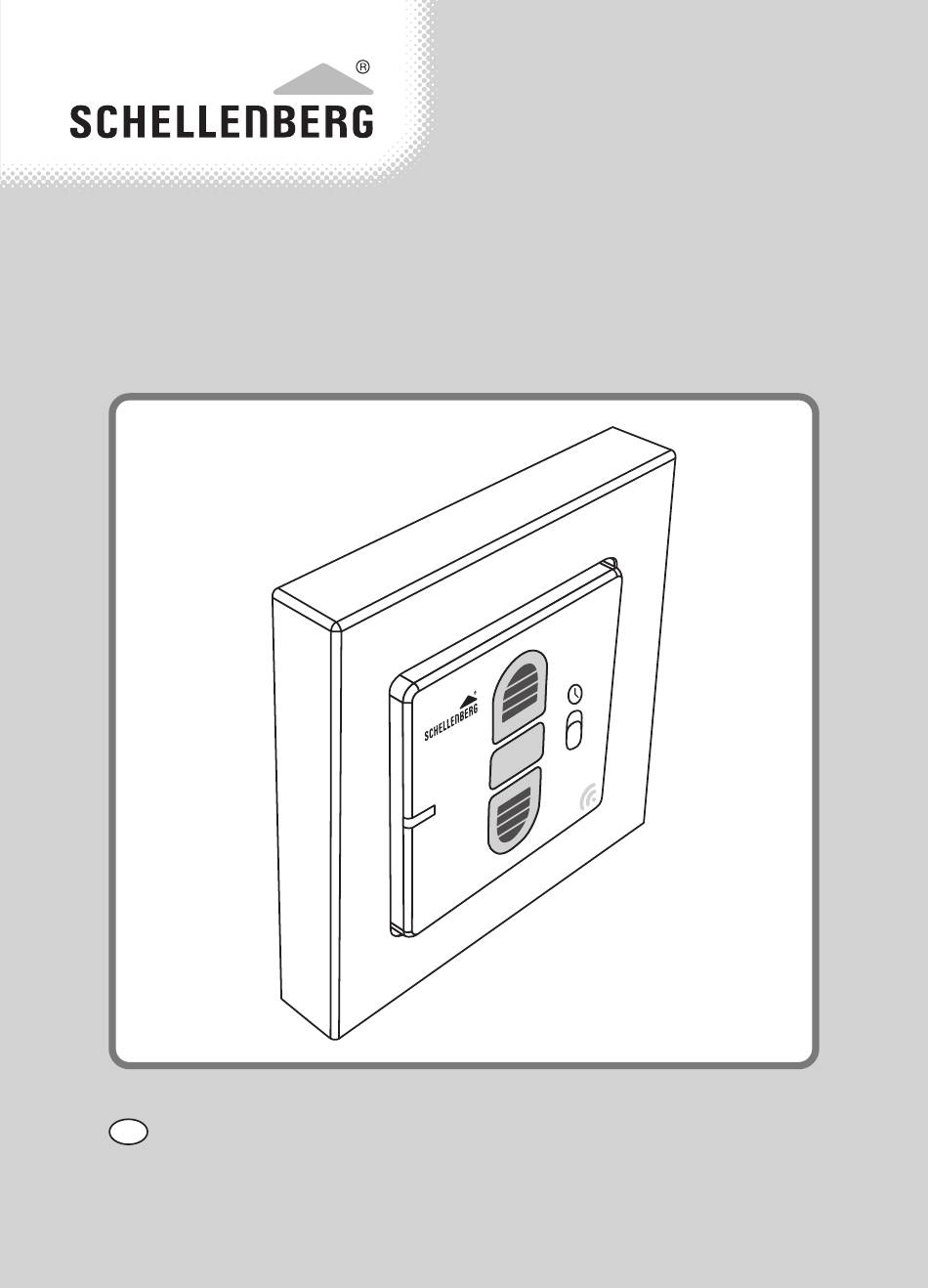

- Seite 1 Funk-Zeitschaltuhr...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit und Hinweise �������������������������������������������������������������������������� Technische Daten ������������������������������������������������������������������������������������ Produktabbildung/Tastenerklärung ��������������������������������������������������������� Benötigte Werkzeuge ������������������������������������������������������������������������������ Lieferumfang ��������������������������������������������������������������������������������������������� Montage ���������������������������������������������������������������������������������������������������� Batterie einlegen / Kippfunktion �������������������������������������������������������������� Rollladenmotor einstellen mit Funk-Zeitschaltuhr ������������������������������������ Rollladenmotor in Lernbereitschaft versetzen (Option A / Option B) ��� Rollladenmotoren – Adressen zuweisen ������������������������������������������ Funk-Zeitschaltuhr –... - Seite 3 Rollladenmotor in Lernbereitschaft (Option A / Option B) ������������� Werksreset durchführen ����������������������������������������������������������������� Kopplung Smart Home System �������������������������������������������������������������� Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten...
-
Seite 4: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch� Beachten Sie alle Sicherheitshin- weise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�... -
Seite 5: Bestimmungsgemässe Verwendung
Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion� Die Reichweite des Produktes ist durch europäische Verordnungen und Richtlinien des Gesetzgebers begrenzt� NUTZUNGSHINWEISE Pro Kanal können bis zu 5 Schellenberg Funk-Produkte angelernt und gesteuert werden� Alle 5 Funk-Produkte werden über den Funk-Sender gleichzeitig angesteuert�... -
Seite 6: Eu-Konformitätserklärung
20036) erfüllt die gel- tenden Anforderungen der europäischen und nationalen Richtlinien� Die Konformität wurde nachgewiesen� Der vollständige Text der EU-Konfor- mitätserklärung ist unter der folgenden Internetadresse verfügbar: http:// www.schellenberg.de (Menüpunkt „Service“ im Download-Center)� Funkanlagenrichtlinie RoHS-Richtlinie 2011/65/EU 2014/53/EU (RED) Das Produkt nicht im Hausmüll entsorgen! Das Produkt ist recy- clingfähig und kann im Wertstoffhof oder an einer Sammelstelle... -
Seite 7: Produktabbildung/Tastenerklärung
PRODUKTABBILDUNG / TASTENERKLÄRUNG / DISPLAY Taste Auffahrt Rollladen / Markise fährt nach oben / aus� Funk-Steckdose/ Funk-Lichtschalter/Funk-Lichtmodul schaltet ein� Schiebeschalter Zeitautomatik Rollladen/Markise fährt zu programmierten Zeiten oder wird manuell betrieben� Taste Stopp Stoppt die Auf- / Abfahrt des Rollladens/der Markise� Funk-Steckdose/Funk-Lichtschalter/ Funk-Lichtmodul schaltet aus�... -
Seite 8: Benötigte Werkzeuge
6 mm... -
Seite 9: Montage
MONTAGE 6,0 mm... -
Seite 11: Batterie Einlegen / Kippfunktion
BATTERIE EINLEGEN / KIPPFUNKTION... -
Seite 14: Rollladenmotor Einstellen Mit Funk-Zeitschaltuhr
ROLLLADENMOTOR EINSTELLEN MIT ZEITSCHALTUHR C1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN OPTION A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� Piep 230 V, 50 Hz... - Seite 15 OPTION B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� = 1 sec� = 1 sec� Schalten Sie den Schalten Sie den Strom Schalten Sie den Strom an� in unter einer Sekunde Strom nach genau einer wieder aus�...
- Seite 16 230 V AC / 50 Hz Piep Piep Piep Piep Piep Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt� Danach haben Sie ca� 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird�...
-
Seite 17: C2 Rollladenmotoren - Adressen Zuweisen
C2 ROLLLADENMOTOREN – ADRESSEN ZUWEISEN Hinweis: Der Rollladenmotor muss sich in Lernbereitschaft befinden. 1 - 5 x Piep Piep Piep Piep Piep Hinweis: Wir empfehlen, zuerst allen Rollladenmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren� Diese Funktion ist nur bei Kopplung der Motoren mit einem Funk-Sender von Bedeutung�... -
Seite 18: C3 Funk-Zeitschaltuhr - Programmiermodus Starten
C3 ZEITSCHALTUHR – PROGRAMMIERMODUS STARTEN... -
Seite 19: C4 Kanalwahl
C4 KANALWAHL 100 %... -
Seite 20: C5 Funk-Zeitschaltuhr Mit Rollladenmotor Koppeln
C5 ZEITSCHALTUHR MIT ROLLLADENMOTOR KOPPELN 1x = 1� 1x = 1� 2x = 2� 2x = 2� 3x = 3� 3x = 3� 4x = 4� 4x = 4� 1- 5x 1- 5x 5x = 5� 5x = 5� 1- 5x 1- 5x... - Seite 21 Beide Tasten kurz Taste Stopp kurz drücken� gleichzeitig drücken�...
-
Seite 22: C6 Drehrichtung Prüfen
C6 DREHRICHTUNG PRÜFEN... -
Seite 23: C7 Drehrichtung Ändern
C7 DREHRICHTUNG ÄNDERN Beide Tasten kurz Taste Stopp kurz drücken� gleichzeitig drücken�... -
Seite 24: C8 Endlage Oben Einstellen
C8 ENDLAGE OBEN EINSTELLEN Tippbetrieb 100 % 90 %... - Seite 25 Beide Tasten kurz Taste Auffahrt kurz drücken. gleichzeitig drücken�...
-
Seite 26: C9 Endlage Unten Einstellen
C9 ENDLAGE UNTEN EINSTELLEN Tippbetrieb 100 % 90 %... - Seite 27 Beide Tasten kurz Taste Abfahrt kurz drücken� gleichzeitig drücken�...
-
Seite 28: C10 Funk-Zeitschaltuhr - Programmiermodus Beenden
C10 ZEITSCHALTUHR – PROGRAMMIERMODUS BEENDEN... -
Seite 29: C11 Testfahrt
C11 TESTFAHRT 100 %... -
Seite 30: Rollladenmotor - Zwischenlage Setzen Mit Funk-Zeitschaltuhr (Optional)
ROLLLADENMOTOR ZWISCHENLAGE SETZEN MIT ZEITSCHALTUHR (OPTIONAL) D1 ZWISCHENLAGE SETZEN Nur bei Rohrmotoren PREMIUM Art�-Nr�: 20810, 20820, 20840, 20506, 20510, 20811, 20821, 20841, 20507, 20511 z�B� 60 % Alle Rohrmotoren (1 – 5) pro Kanal erhalten die gleiche Zwischenlage und fahren entsprechend�... - Seite 31 Taste Stopp kurz drücken� Beide Tasten gleichzeitig kurz drücken Alle Rohrmotoren fahren gleichzeitig!
-
Seite 32: D2 Zwischenlage Anfahren
D2 ZWISCHENLAGE ANFAHREN 60 % D3 ZWISCHENLAGE LÖSCHEN 100 %... - Seite 33 Beide Tasten gleichzeitig Taste Stopp kurz drücken� kurz drücken...
-
Seite 34: Weitere Funksender Koppeln
WEITERE FUNKSENDER KOPPELN E1 PROGRAMMIERMODUS STARTEN Das Kopieren der Einstellungen kann zwischen den folgenden Schellenberg Produkten erfolgen: Funk-Handsender 1-Kanal (Art�Nr� 20015/20021) Funk-Handsender 5-Kanal (Art�Nr� 20016/20023) Funk-Zeitschaltuhr (Art�Nr� 20031/20036) Funk-Zeitschaltuhr PREMIUM (Art�Nr� 20032/20037) -
Seite 35: E2 Programmiermodus Übertragen
E2 PROGRAMMIERMODUS ÜBERTRAGEN... -
Seite 36: E3 Programmiermodus Beenden
E3 PROGRAMMIERMODUS BEENDEN... -
Seite 37: Funk-Zeitschaltuhr Programmieren
FUNK-ZEITSCHALTUHR PROGRAMMIEREN F1 ZEITAUTOMATIK AKTIVIEREN Blinkt die LED beim Einschalten 1x kurz, ist eine automatische Zeit programmiert�... - Seite 38 Blinkt die LED beim Einschalten 3x kurz, ist noch keine automatische Zeit programmiert�...
-
Seite 39: F2 Zeitautomatik - Auf- Und Abfahrtszeiten Programmieren
F2 ZEITAUTOMATIK – AUF- UND ABFAHRTSZEITEN PROGRAMMIEREN Schritt 1 und 2 einmalig zur gewünschten Uhrzeit vornehmen Die Endlagen müssen eingestellt sein�... - Seite 40 z�B� um 7 Uhr 1x/24 h morgens Beide Tasten gleichzeitig drücken...
- Seite 41 z�B� um 22 Uhr 1x/24 h abends Beide Tasten gleichzeitig drücken...
-
Seite 42: F3 Zeitautomatik - Auf- Und Abfahrtszeit Löschen
F3 ZEITAUTOMATIK – AUF- UND ABFAHRTSZEITEN LÖSCHEN 1x/24 h Beide Tasten gleichzeitig drücken�... - Seite 43 1x/24 h Beide Tasten gleichzeitig drücken�...
-
Seite 44: F4 Zeitautomatik Deaktivieren (Aussperrschutz)
F4 ZEITAUTOMATIK DEAKTIVIEREN (AUSSPERRSCHUTZ) Zusätzliche Funktion des Aussperrschutzes�... -
Seite 45: Gekoppelte Funk-Zeitschaltuhr Löschen
GEKOPPELTE FUNK-ZEITSCHALTUHR LÖSCHEN... - Seite 46 Piep Anwahl Rohrmotor-Adresse� Taste Stopp so oft drücken, bis sich gewünschter Rohrmotor meldet� Beide Tasten gleichzeitig kurz drücken�...
- Seite 47 Beide Tasten kurz gleichzeitig drücken� Piep Beide Tasten kurz gleichzeitig drücken�...
-
Seite 49: Werksreset - Funk-Zeitschaltuhr
WERKSRESET – FUNK-ZEITSCHALTUHR 10 sek. -
Seite 50: Werksreset - Rollladenmotor
WERKRESET – ROLLLADENMOTOR ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN OPTION A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� Piep 230 V, 50 Hz... - Seite 51 OPTION B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� = 1 sec� = 1 sec� Schalten Sie den Schalten Sie den Strom Schalten Sie den Strom an� in unter einer Sekunde Strom nach genau einer wieder aus�...
- Seite 52 230 V AC / 50 Hz Piep Piep Piep Piep Piep Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt� Danach haben Sie ca� 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird� Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder...
-
Seite 53: I2 Werksreset Durchführen
I2 WERKSRESET DURCHFÜHREN... - Seite 54 1x = 1� 2x = 2� 3x = 3� 4x = 4� 5x = 5� Beide Tasten kurz gleichzeitig drücken�...
- Seite 55 Beide Tasten kurz gleichzeitig drücken� Beide Tasten kurz gleichzeitig drücken�...
- Seite 56 2 sec...
-
Seite 57: Kopplung Smart Home System
KOPPLUNG SMART HOME SYSTEM Verbinden Sie verschiedene Schellenberg Funk-Produkte mit Hilfe des Handsenders und einem der nachfolgenden Smart Home Produkte� Der Handsender als Gerät kann nicht mit dem Smart Home System gekoppelt werden� SCHELLENBERG SMART HOME SYSTEM www�schellenberg�de/SH1/ Art�Nr� 21000... - Seite 60 Kunden-Service Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7�30 Uhr - 21�00 Uhr 57078 Siegen 8�00 Uhr - 14�00 Uhr service@schellenberg�de...
