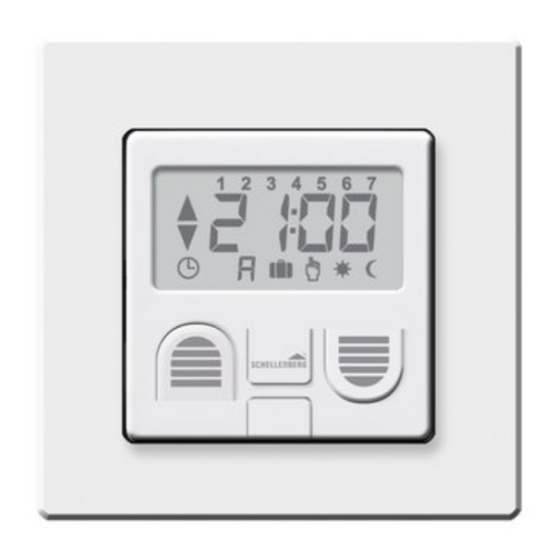

zeitschaltuhr Plus
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg Plus

Inhaltszusammenfassung für schellenberg Plus

  • Seite 1 Plus...

  • Seite 2: Inhaltsverzeichnis

    Kindersicherung / Tastensperre ........... Werksreset ................Übersicht Menüführung ............Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 3: Sicherheit Und Hinweise

    sIcherheIt unD hInweIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen.

  • Seite 4: Bestimmungsgemässe Verwendung

    Bewahren Sie bitte diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen. Das Produkt ist für die Verwendung in Verbindung mit den Rohr- motoren STANDARD, PLUS sowie BASIC und ACTION. Für die Verwendung von Rohrmotoren anderer Hersteller, ziehen Sie Fachpersonal zu Rate.

  • Seite 5: Ce-Erklärung Und Konformität

    ce-erKlärunG unD KonForMItät Das Produkt (Art. Nr. 25572) erfüllt die geltenden Anforderun- gen der europäischen und nationalen Richtlinien. Die Konformi- tät wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Nicht im Hausmüll entsorgen! Das Produkt ist recy- clingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

  • Seite 6: Technische Daten

    technIsche Daten versorgungsspannung 230v ac / 50hz schaltstrom 3a/ 230 v ac induktive last schutzart IP 20 schutzklasse II nach entsprechender Montage schaltdauer 180 sekunden zulässiger temperaturbereich 0°c bis + 50°c Gangreserve ca. 2 stunden Ganggenauigkeit ca. +/- 1 sekunde / tag standby verbrauch* 0,5 watt Montageart...

  • Seite 8: Montage

    MontaGe Krallen auf beiden Seiten richtig einrasten lassen. Krallen nicht spreitzen.
  • Seite 9 Zuleitung spannungsfrei schalten. Ø 60 mm 25572...
  • Seite 10 Alternativ die Schrauben (F) benutzen, um die seitlichen Krallen zu spreitzen.

  • Seite 12: Legende Symbole

    leGenDe syMBole 1 2 3 4 5 6 7 Wochentag Sonnenfunktion* Symbol Auffahrt, Abfahrt Dämmerungsfunktion* Uhrzeit Menüführung Tagesprogramm Taste Auffahrt Wochenprogramm Taste Abfahrt Urlaubsprogramm Taste Set Manuellbetrieb Steckplatz Sensorstecker * Funktion nur in Kombination mit Art. 25573 möglich.
  • Seite 13 wochentag symbol auffahrt, abfahrt (rollladenrichtung) Rollladenfahrtrichtung wird angezeigt. tagesprogramm (automatikbetrieb) Einstellungsmöglichkeiten für 3 Zeitblöcke. Block 1: Mo. bis Fr. Block 2: Sa. Block 3: So. wochenprogramm (automatikbetrieb) Individuelle Einstellung der Auf- und Abfahrtzeiten für jeden Wochentag. urlaubsprogramm (zufallsbetrieb) Zuschaltbar zum Wochen- oder Tagesprogramm. Verändert die programmierten Zeiten zufällig, um bis zu +/- 15 Minuten.

  • Seite 14: Einstellung Uhrzeit Und Datum

    eInstellunG uhrzeIt unD DatuM 1 2 3 5 6 7 1 2 3 5 6 7 4 sec. 00:00 - 24:00 1 2 3 5 6 7 1 2 3 5 6 7 Taste gedrückt halten für schnelleren Zeitlauf. 2015...
  • Seite 15 1 2 3 5 6 7 2015 1 2 3 5 6 7 2015 1 2 3 5 6 7 2015...

  • Seite 16: Wechsel Manuellbetrieb - Automatikbetrieb

    3 4 5 6 7 wechsel ManuellBetrIeB – autoMatIKBetrIeB 1 2 3 5 6 7 1 sec. wechsel taGesProGraMM – wochenProGraMM 1 2 3 5 6 7 2 sec. Beide Tasten gedrückt halten. zuschaltunG urlauBs- unD taGesProGraMM 1 2 3 5 6 7 2 sec.

  • Seite 17: Einstellung Tagesprogramm

    eInstellunG taGesProGraMM 1 2 3 5 6 7 1 2 3 5 6 7 6 sec. 00:00 - 24:00 Einstellung der 1 2 3 5 6 7 Auf- Abfahrtszeit 1 2 3 für Mo – Fr. 1 2 3 5 6 7 1 2 3...
  • Seite 18 Es folgen die Auf- und Abfahrtzeiten für Samstag und Sonntag. Schritte zur Einstellung wiederholen. Block 1: Tagesprogramm für Mo. – Fr. 1 2 3 4 5 Zeiten programmieren Block 2: Tagesprogramm für Sa. 1 2 3 4 5 Zeiten programmieren Block 3: Tagesprogramm für So.

  • Seite 19: Einstellung Wochenprogramm

    eInstellunG wochenProGraMM 1 2 3 5 6 7 1 2 3 5 6 7 6 sec. 1 2 3 5 6 7...
  • Seite 20 00:00 - 24:00 1 2 3 5 6 7 2 3 4 5 6 7 1 2 3 5 6 7 2 3 4 5 6 7 1 2 3 5 6 7 1 2 3 4 5 6 1 2 3 5 6 7 1 2 3 4 5 6...

  • Seite 21: Einstellung Astrofunktion / Zeitsteuerung

    Auf- oder Abfahrtszeit ist deaktiviert. eInstellunG astroFunKtIon / zeItsteuerunG 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 sec. Nur im manuellen Modus möglich. 1 2 3 5 6 7 1 2 3 5 6 7 4 sec.

  • Seite 22: Einstellung Des Zeitversatz

    Die blinkende Ziffer beschreibt die Zone des Breitengrads auf der Europakarte. 1 2 3 5 6 7 Gewünschte Abweichung der Astrozeit. Max.: –1:59 h +1:59 h 1 2 3 5 6 7...

  • Seite 23: Einstellung Sommer- Und Winterzeit

    Umstellung der automatischen Sommer- und Winterzeit. SU00 = deaktiviert SU01 = aktiviert 1 2 3 5 6 7 Rückkehr zum zuvor eingestellten 1 2 3 5 6 7 Programm. Die Astrofunktion kann jetzt aktiviert und deaktiviert werden. 4 sec. 1 2 3 5 6 7...

  • Seite 24: Europakarte Für Zeitzoneneinstellung

    anzeIGe Der nächsten schaltzeIt z.B. 1 2 3 4 5 euroPaKarte Reykjavik Trondheim Helsinki Oslo Stockholm Tallinn Glasgow Riga Moskau Dublin Minsk London Berlin Warschau Kiev Prag Paris München Wien Zürich Budapest Mailand Belgrad Bucharest Marseille Lissabon Madrid Sofia Ankara Malaga Izmir Athen...
  • Seite 25 BeIsPIel 1 astrofunktion: Die Astrofunktion steuert die Abend- schließung und folgt dem Sonnenunter- gang im Jahresverlauf. Bei eingestelltem Tages- oder Wochen- programm und aktivierter Astrofunktion fährt der Rollladen zum später zutreffen- den Ereignis herunter. BreItenGraD zone 35° 40° 45° 50° 55°...
  • Seite 26 1 2 3 5 6 7 KInDersIcherunG / ProGraMMIersPerre 10 sec. Aktivierung der Programmiersperre. SP00 = deaktiviert SP01 = aktiviert 1 2 3 5 6 7 Zur Deaktivierung der Tastensperre die Taste Set ebenfalls 10 sec. drücken.

  • Seite 27: Kindersicherung / Tastensperre

    werKsreset 1 2 3 5 6 7 1 2 3 10 sec. Alle 3 Tasten 1 2 3 5 6 7 gleichzeitig drücken. ÜBersIcht MenÜFÜhrunG taste set DrÜcKen MenÜ 1 sec. wechsel Manuell- automatikmodus 4 sec. einstellung uhrzeit / Datum 6 sec.
  • Seite 28 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7.30 Uhr - 21.00 Uhr 57078 Siegen 8.00 Uhr - 14.00 Uhr service@schellenberg.de...
