Funk-Zeitschaltuhr PREMIUM
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg PREMIUM

Inhaltszusammenfassung für schellenberg PREMIUM

  • Seite 1 Funk-Zeitschaltuhr PREMIUM...

  • Seite 2: Inhaltsverzeichnis

    Produktabbildung/Tastenerklärung/Display ������������������������������������������������� Benötigte Werkzeuge ������������������������������������������������������������������������������������ Lieferumfang ��������������������������������������������������������������������������������������������������� Montage ����������������������������������������������������������������������������������������������������������� Batterie einlegen ��������������������������������������������������������������������������������������������� Rollladenmotor einstellen mit Funk-Zeitschaltuhr PREMIUM ��������������������� Rollladenmotor in Lernbereitschaft versetzen (Option A / Option B) ���� Rollladenmotoren – Adressen zuweisen ���������������������������������������������� Funk-Zeitschaltuhr PREMIUM – Programmiermodus starten ����������� Kanalwahl �����������������������������������������������������������������������������������������������...
  • Seite 3 Rollladenmotor in Lernbereitschaft (Option A / Option B) ������������������� Werksreset durchführen ������������������������������������������������������������������������ Kopplung Smart Home System ��������������������������������������������������������������������� Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten...

  • Seite 4: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch� Beachten Sie alle Sicherheitshin- weise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�...
  • Seite 5 Bewahren Sie bitte diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen� NUTZUNGSHINWEISE Pro Kanal können bis zu 5 Schellenberg Funk-Produkte angelernt und gesteuert werden� Bei Auswahl aller Kanäle werden alle angelernten Funk-Produkte der Gruppen gleichzeitig angesteuert� Die Funktionalität ist abhängig vom jeweiligen Funk-Produkt�...

  • Seite 6: Eu-Konformitätserklärung

    EU-KONFORMITÄTSERKLÄRUNG Die Funk-Zeitschaltuhr PREMIUM (Art� Nr� 20032, 20037) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien� Die Konformität wurde nachgewiesen� Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center)� Funkanlagenrichtlinie RoHS-Richtlinie 2011/65/EU 2014/53/EU (RED) Elektro- und Elektronik-Geräte sowei Batterien dürfen nicht als...

  • Seite 7: Produktabbildung/Tastenerklärung/Display

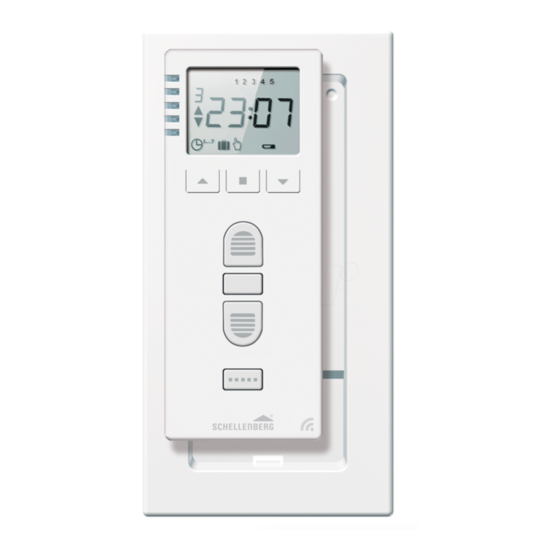

    PRODUKTABBILDUNG / TASTENERKLÄRUNG / DISPLAY 1 Display 2 Menütaste Set Bestätigt Menüeinstellungen 3 Menütaste Minus Menüeinstellungen 4 Menütaste Plus Menüeinstellungen 5 LED Kanal 1 - 5 6 Taste Auffahrt Rollladen / Markise fährt nach oben / aus� Funk-Steckdose/ Funk-Lichtschalter/ Funk-Lichtmodul schaltet ein� 7 Taste Stopp Stoppt die Auf- / Abfahrt des Rohrmotors�...

  • Seite 8: Beschreibung Display

    Beschreibung Display Channel CHANNEL 1 2 3 4 5 Zeigt den aktuellen Kanal an� Kanäle mit Kreis umrandet sind programmierte Kanäle� Wochentag 1..7 Zeigt den aktuellen Wochentag an� 16 17 1 = Mo, 2 = Di, 3 = Mi, 4 = Do, 5 = Fr, 6 = Sa, 7 = So Symbole blinken bei Uhrzeit Zeigt die eingestellte Uhrzeit an�...

  • Seite 9: Benötigte Werkzeuge

    6 mm...

  • Seite 10: Montage

    A MONTAGE 6,0 mm...

  • Seite 12: Batterie Einlegen

    B BATTERIE EINLEGEN...

  • Seite 14: Rollladenmotor Einstellen Mit Funk-Zeitschaltuhr Premium

    C ROLLLADENMOTOR EINSTELLEN MIT ZEITSCHALTUHR C1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN OPTION A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� Piep 230 V, 50 Hz...
  • Seite 15 OPTION B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� = 1 sec� = 1 sec� Schalten Sie den Schalten Sie den Strom Schalten Sie den Strom an� in unter einer Sekunde Strom nach genau einer wieder aus�...
  • Seite 16 230 V AC / 50 Hz Piep Piep Piep Piep Piep Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt� Danach haben Sie ca� 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird� Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder...

  • Seite 17: C2 Rollladenmotoren - Adressen Zuweisen

    C2 ROLLLADENMOTOREN – ADRESSEN ZUWEISEN Hinweis: Der Rollladenmotor muss sich in Lernbereitschaft befinden. 1 - 5 x Piep Piep Piep Piep Piep Hinweis: Wir empfehlen, zuerst allen Rollladenmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren� Diese Funktion ist nur bei Kopplung der Motoren mit einem Funk-Sender von Bedeutung�...

  • Seite 18: C3 Funk-Zeitschaltuhr Premium - Programmiermodus Starten

    C3 ZEITSCHALTUHR – PROGRAMMIERMODUS STARTEN Programmiertaste kurz drücken�...

  • Seite 19: C4 Kanalwahl

    C4 KANALWAHL 1-5x...

  • Seite 20: C5 Funk-Zeitschaltuhr Premium Mit Rollladenmotor Koppeln

    C5 ZEITSCHALTUHR MIT ROLLLADENMOTOR KOPPELN Anwahl Rohrmotor-Adresse� Taste Stopp so oft drücken, bis sich der gewünschte Rohrmotor meldet� 1-5x Piep 1-5x...
  • Seite 21 Schritt 2 und 3 innerhalb 4 Sekunden ausführen Beide Tasten kurz Taste Stopp kurz drücken� gleichzeitig drücken� Piep...

  • Seite 22: C6 Drehrichtung Prüfen

    C6 DREHRICHTUNG PRÜFEN...

  • Seite 23: C7 Drehrichtung Ändern

    C7 DREHRICHTUNG ÄNDERN Schritt 1 und 2 innerhalb 4 Sekunden ausführen Beide Tasten kurz Taste Stopp kurz drücken� gleichzeitig drücken� Piep...

  • Seite 24: C8 Endlage Oben Einstellen

    C8 ENDLAGE OBEN EINSTELLEN Tippbetrieb 100 % 90 %...
  • Seite 25 Beide Tasten kurz Taste Auffahrt kurz drücken. gleichzeitig drücken� Piep...

  • Seite 26: C9 Endlage Unten Einstellen

    C9 ENDLAGE UNTEN EINSTELLEN Tippbetrieb 100 % 90 %...
  • Seite 27 Beide Tasten kurz Taste Abfahrt kurz drücken� gleichzeitig drücken� Piep...

  • Seite 28: C10

    C10 ZEITSCHALTUHR – PROGRAMMIERMODUS BEENDEN Programmiertaste kurz drücken�...

  • Seite 29: C11 Testfahrt

    C11 TESTFAHRT...

  • Seite 30: Rollladenmotor - Zwischenlage Setzen

    D ROLLLADENMOTOR ZWISCHENLAGE SETZEN MIT ZEITSCHALTUHR (OPTIONAL) D1 ZWISCHENLAGE SETZEN Nur bei Rohrmotoren PREMIUM Art�-Nr�: 20810, 20820, 20840, 20506, 20510, 20811, 20821, 20841, 20507, 20511 z�B� 60 % Alle Rohrmotoren (1 – 5) pro Kanal erhalten die gleiche Zwischenlage und fahren entsprechend�...
  • Seite 31 Taste Stopp kurz drücken� Beide Tasten gleichzeitig kurz drücken Piep...

  • Seite 32: D2 Zwischenlage Anfahren

    D2 ZWISCHENLAGE ANFAHREN 60 %...

  • Seite 33: D3 Zwischenlage Löschen

    D3 ZWISCHENLAGE LÖSCHEN 100 %...
  • Seite 34 Beide Tasten gleichzeitig Taste Stopp kurz drücken� kurz drücken Piep...

  • Seite 35: Weitere Funksender Koppeln

    E WEITERE FUNKSENDER KOPPELN E1 PROGRAMMIERMODUS STARTEN Programmiertaste kurz drücken�...

  • Seite 36: E2 Programmiermodus Übertragen

    E2 PROGRAMMIERMODUS ÜBERTRAGEN...

  • Seite 37: E3 Programmiermodus Beenden

    E3 PROGRAMMIERMODUS BEENDEN Programmiertaste kurz drücken� Zwischen jedem Kopiervorgang mindestens 10 Sek� warten�...

  • Seite 38: Funk-Zeitschaltuhr Premium Programmieren

    F FUNK-ZEITSCHALTUHR PREMIUM PROGRAMMIEREN F1 EINSTELLUNG DATUM UND UHRZEIT 4 sec Nur im manuellen Modus möglich! (siehe Schritt F2, Seite 41) z�B� 3x...
  • Seite 39 09 26 Einstellung Datum: Tag...
  • Seite 40 Einstellung Datum: Monat Einstellung Datum: Jahr...

  • Seite 41: F2 Manuell- Und Automatikumschaltung

    F2 MANUELL- UND AUTOMATIKUMSCHALTUNG 09 26 09 26 09 26 09 26 1 sec� Aktiv: Manuell Aktiv: Automatik/ Tagesprogramm F3 UMSCHALTUNG TAGES- UND WOCHENPROGRAMM 09 26 09 26 09 26 09 26 1..7 2 sec� Aktiv: Tagesprogramm Aktiv: Wochenprogramm...

  • Seite 42: F4 Urlaubs- / Zufallsfunktion

    F4 URLAUBS- / ZUFALLSFUNKTION 09 26 09 26 1..7 2 sec� Aktiv: Tagesprogramm/ Aktiv: Tagesprogramm/ Wochenprogramm Wochenprogramm mit Urlaubs-/ Zufallsfunktion F5 ASTROFUNKTION AKTIVIEREN 09 26 09 26 1..7 1..7 2 sec� Aktiv: Tages- oder Aktiv: Tages- oder Wochen Wochenprogramm programm mit Astrofunktion...

  • Seite 43: F6 Tagesprogramm Einstellen

    F6 TAGESPROGRAMM EINSTELLEN 09 26 07 00 6 sec� Nur im Automatikmodus möglich Kanal für Tagesprogramm auswählen�...
  • Seite 44 07 00 08 00 08 00 08 25...
  • Seite 45 20 00 22 00 22 00 Schritte 1 bis 10 zur Programmierung der Kanäle 2–5�...

  • Seite 46: F7 Wochenprogramm Einstellen

    F7 WOCHENPROGRAMM EINSTELLEN 09 26 09 26 07 00 1..7 1..7 6 Sek� Nur im Automatikmodus möglich! Achtung! Schalten Sie zuerst die Automatik auf Wochenprogramm um (Schritt F3, Seite 41) Kanal für Wochenprogramm auswählen�...
  • Seite 47 Möglichkeit 1: Diesen Schritt für jeden Wochentag 07 00 wiederholen� Die kleine Ziffer steht 43ff. für die Wochentage� (Seite 8) Möglichkeit 2: Kopieren der Einstellungen�...

  • Seite 48: Kopieren Der Einstellungen (Pro Tag)

    Kopieren der Einstellungen (pro Tag): - - - - 07 00 1..7 1..7 Programmiert Erst die Stunden, dann die Auffahrtszeit von Montag. die Minuten bestätigen� - - - - Programmiert die Abfahrtszeit Abfahrtszeit bestätigen von Montag� und für die Tage 3 bis 7 wiederholen�...

  • Seite 49: F8 Programmierung Astrofunktion

    F8 PROGRAMMIERUNG ASTROFUNKTION 09 26 0 00 4 sec� Die blinkende Achtung! Nur im Ziffer beschreibt die manuellen Modus Zone des Breitengrads möglich� (siehe auf der Europakarte� Schritt F2, Seite 41) Die Astrofunktion gilt für alle zeitprogrammierten Kanäle�...

  • Seite 50: Gekoppelte Funk-Zeitschaltuhr Premium Löschen

    G GEKOPPELTE FUNK-ZEITSCHALTUHR PREMIUM LÖSCHEN Programmiertaste kurz drücken�...
  • Seite 51 Piep Anwahl Rohrmotor-Adresse� Taste Stopp so oft drücken, bis sich gewünschter Rohrmotor meldet� Beide Tasten gleichzeitig kurz drücken�...
  • Seite 52 Beide Tasten kurz gleichzeitig drücken� Piep Beide Tasten kurz gleichzeitig drücken�...
  • Seite 53 Programmiertaste kurz drücken�...

  • Seite 54: Werksreset - Funk-Zeitschaltuhr Premium

    H WERKSRESET – FUNK-ZEITSCHALTUHR PREMIUM 09 26 10 sec� CHANNEL 1 2 3 4 5 1..7...

  • Seite 55: Werksreset - Rollladenmotor

    WERKRESET – ROLLLADENMOTOR I1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN OPTION A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� Piep 230 V, 50 Hz...
  • Seite 56 OPTION B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 sec� Rohrmotor für 5 Sek� spannungsfrei schalten� = 1 sec� = 1 sec� Schalten Sie den Schalten Sie den Strom Schalten Sie den Strom an� in unter einer Sekunde Strom nach genau einer wieder aus�...
  • Seite 57 230 V AC / 50 Hz Piep Piep Piep Piep Piep Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt� Danach haben Sie ca� 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird� Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder...

  • Seite 58: I2 Werksreset Durchführen

    I2 WERKSRESET DURCHFÜHREN Programmiertaste kurz drücken�...
  • Seite 59 Beide Tasten kurz gleichzeitig drücken� Beide Tasten kurz gleichzeitig drücken�...
  • Seite 60 Beide Tasten kurz gleichzeitig drücken� Piep...
  • Seite 61 Programmiertaste kurz drücken...

  • Seite 62: Kopplung Smart Home System

    J KOPPLUNG SMART HOME SYSTEM Verbinden Sie verschiedene Schellenberg Funk-Produkte mit Hilfe des Handsenders und einem der nachfolgenden Smart Home Produkte� Der Handsender als Gerät kann nicht mit dem Smart Home System gekoppelt werden� SCHELLENBERG SMART HOME SYSTEM Art�Nr� 21000 www�schellenberg�de/SH1/...
  • Seite 63 EUROPAKARTE Reykjavik Trondheim Helsinki Oslo Stockholm Tallinn Glasgow Riga Moskau Dublin Minsk London Berlin Warschau Kiev Prag Paris München Wien Zürich Budapest Mailand Belgrad Bucharest Marseille Lissabon Madrid Sofia Ankara Malaga Izmir Athen Astrofunktion: Die Astrofunktion ist für die Abendschließung und folgt dem Sonnenuntergang im Jahresverlauf�...
  • Seite 64 BREITENGRAD ZONE 35° 40° 45° 50° 55° 60° 65° ZONE LAND PT, ES, IT, AL, KO, GR, TR FR, CH, IT, SI, HR, BA, HU, RS, RO, ME, KO, BG, TR GB, FR, BE, NL, DE, CH, AT, CZ, PL, SK, HU, UA, MD, RO, RU GB, NL, DE, DK, NO, SE, PL, LT, LV, WR, UA, RU GB, NO, SE, FI, LV, EE, RU...
  • Seite 68 Kunden-Service Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7�30 Uhr - 21�00 Uhr 57078 Siegen 8�00 Uhr - 14�00 Uhr service@schellenberg�de...
