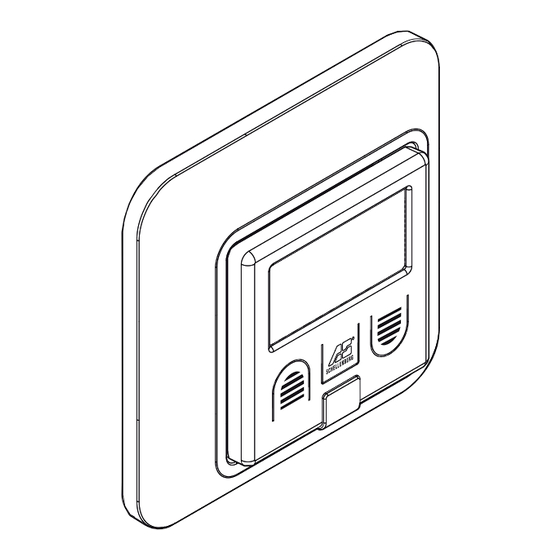

Zeitschaltuhr
Plus
25555

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg Plus 25555

Inhaltszusammenfassung für schellenberg Plus 25555

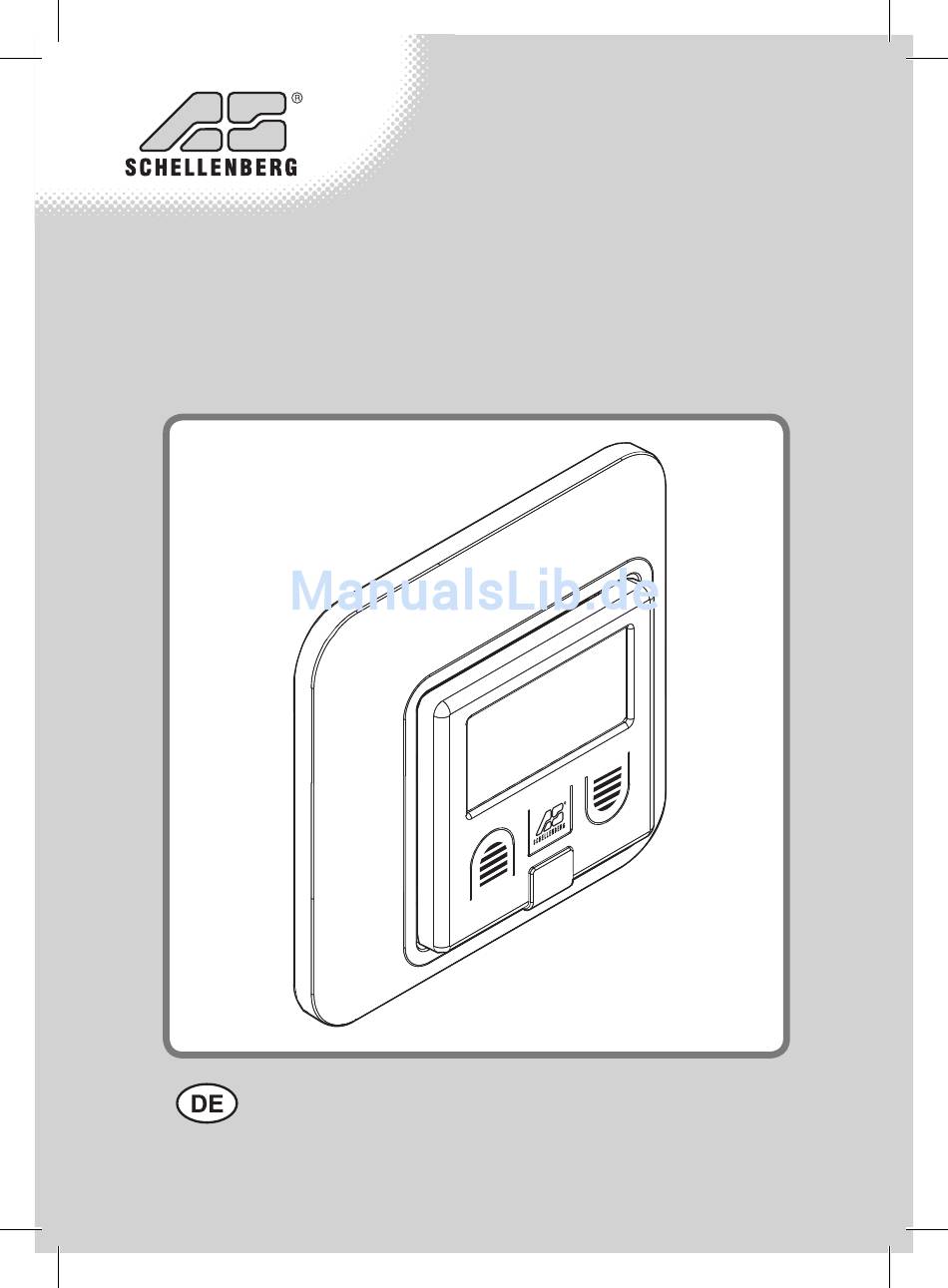

  • Seite 1 Zeitschaltuhr Plus 25555...

  • Seite 2: Inhaltsverzeichnis

    InhaltsverZeIchnIs Sicherheit und Hinweise ..............3 Technische Daten ................6 Montage ...................9 Legende Symbole ................14 Programmierung ...............16-22 A. Einstellung Uhrzeit und Datum ..........16 B. Wechsel Manuellbetrieb – Automatikbetrieb....... 18 C. Wechsel Tagesprogramm – Wochenprogramm ....18 D. Zuschaltung Urlaubsprogramm – Tagesprogramm/ Wochenprogramm ........

  • Seite 3: Sicherheit Und Hinweise

    sIcherheIt und hInweIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen.

  • Seite 4: Ce-Erklärung Und Konformität

    Elektroinstallation sind zu beachten. – Nur in trockenen Räumen verwenden (IP20). – Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr. – Die Uhren nicht öffnen, Verletzungsgefahr. – Halten Sie Personen aus dem Fahrbereich der Rollladen- anlage fern.

  • Seite 5: Bestimmungsgemässe Verwendung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. – Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. – Bewahren Sie bitte diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen.

  • Seite 6: Technische Daten

    technIsche daten versorgungsspannung 230 v ac / 50 hz schaltstrom 3a / 230 v ac induktive last schutzart IP 20 schutzklasse II nach entsprechender montage schaltdauer 180 sekunden zulässiger 0° c bis + 50° c temperaturbereich gangreserve ca. 5 stunden ganggenauigkeit ca.
  • Seite 7 Kompatibel mit den meisten Wechselrahmen nach DIN 49075 mit 50 x 50 mm Ausschnitt. Adapter des entsprechenden Herstellers notwendig. Die Zeitschaltuhr bietet Ihnen eine automatische Umstellung der Sommer- und Winterzeit. Bei der Zeitumstellung erfolgt ein Vor- oder Zurückstellen der internen Uhr um jeweils 1 Stunde.
  • Seite 9 Ø60 mm Zuleitung spannungsfrei schalten.
  • Seite 11 25555...
  • Seite 12 Wenn Rollladen-Drehrichtung falsch! Anschlusskabel tauschen.

  • Seite 14: Legende Symbole

    legende symBole Wochentag Sonnenfunktion* Symbol Auffahrt, Abfahrt Dämmerungsfunktion* Uhrzeit Taste Auffahrt Tagesprogramm Taste Abfahrt Wochenprogramm Taste Set Urlaubsprogramm Steckplatz Sensorstecker Manuellbetrieb *Funktion nur in Kombination mit Art. 25556 möglich (s. Seite 23)
  • Seite 15 wochentag symbol auffahrt, abfahrt (rollladenrichtung) Rollladenfahrtrichtung wird angezeigt. tagesprogramm (automatikbetrieb) Eine Einstellung der Auf- und Abfahrtzeit für alle Wochentage. wochenprogramm (automatikbetrieb) Individuelle Einstellung der Auf- und Abfahrtzeiten für jeden Wochentag. urlaubsprogramm (Zufallsbetrieb) Zuschaltbar zum Wochen- oder Tagesprogramm. Verändert die programmierten Zeiten zufällig, um bis zu +/- 15 Minuten.

  • Seite 16: Programmierung

    a. eInstellung uhrZeIt und datum 4 sec. 00:00 - 24:00...

  • Seite 18: Wechsel Manuellbetrieb - Automatikbetrieb

    B. wechsel manuellBetrIeB – automatIkBetrIeB 1 sec. c. wechsel tagesProgramm – wochenProgramm 2 sec. d. Zuschaltung urlauBs- Zu tages- wochenProg. 2 sec.

  • Seite 19: Einstellung Tagesprogramm

    e. eInstellung tagesProgramm 6 sec. 00:00 - 24:00 07:00 20:00...

  • Seite 20: Einstellung Wochenprogramm

    f. eInstellung wochenProgramm 6 sec.
  • Seite 21 00:00 - 24:00 07:00 20:00 07:00 20:00...

  • Seite 22: Zurücksetzen Werkseinstellung

    g. ZurücksetZen werkseInstellung 20 sec.

  • Seite 23: Anschlussplan

    anschlussPlan 230 V AC / 50 Hz Ansicht Rückseite 25555 ZuBehörartIkel Sensor (Art.Nr. 25556), ca. 1,5m Kabellänge Sensor (Art.Nr. 25559), ca. 3,0m Kabellänge* Sensor (Art.Nr. 25560), ca. 5,0m Kabellänge* *Kommissionsartikel – nur auf Bestellung...

  • Seite 24: Kundenservice

    Bei Garantie, Ersatzteilbedarf oder Fra- gen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. alfred schellenberg gmbh erreichbarkeit: An den Weiden 31 Mo. bis Fr. 7.30 - 21.00 Uhr 57078 Siegen 8.00 - 14.00 Uhr service@schellenberg.de...
