2 I/O-Schnittstelle
10
2.4

Signaldiagramm

Signalbeschreibung
Drucke erstes Etikett
Etikettenvorschub
Druckwiederholung
S a t t r
P a u s e
Etikett entnommen
Druckauftrag löschen
R e s t e
S o t p
Etikett drehen 90°
Vorwarnung Etikettenende
Untere Endlage
Papiertransport ein
Obere Endlage
Etiketten-/Folienende
Druckauftrag vorhanden
Drucker/Applikator bereit
Vorwarnung Folienende
Applikator bereit
Sammelalarm

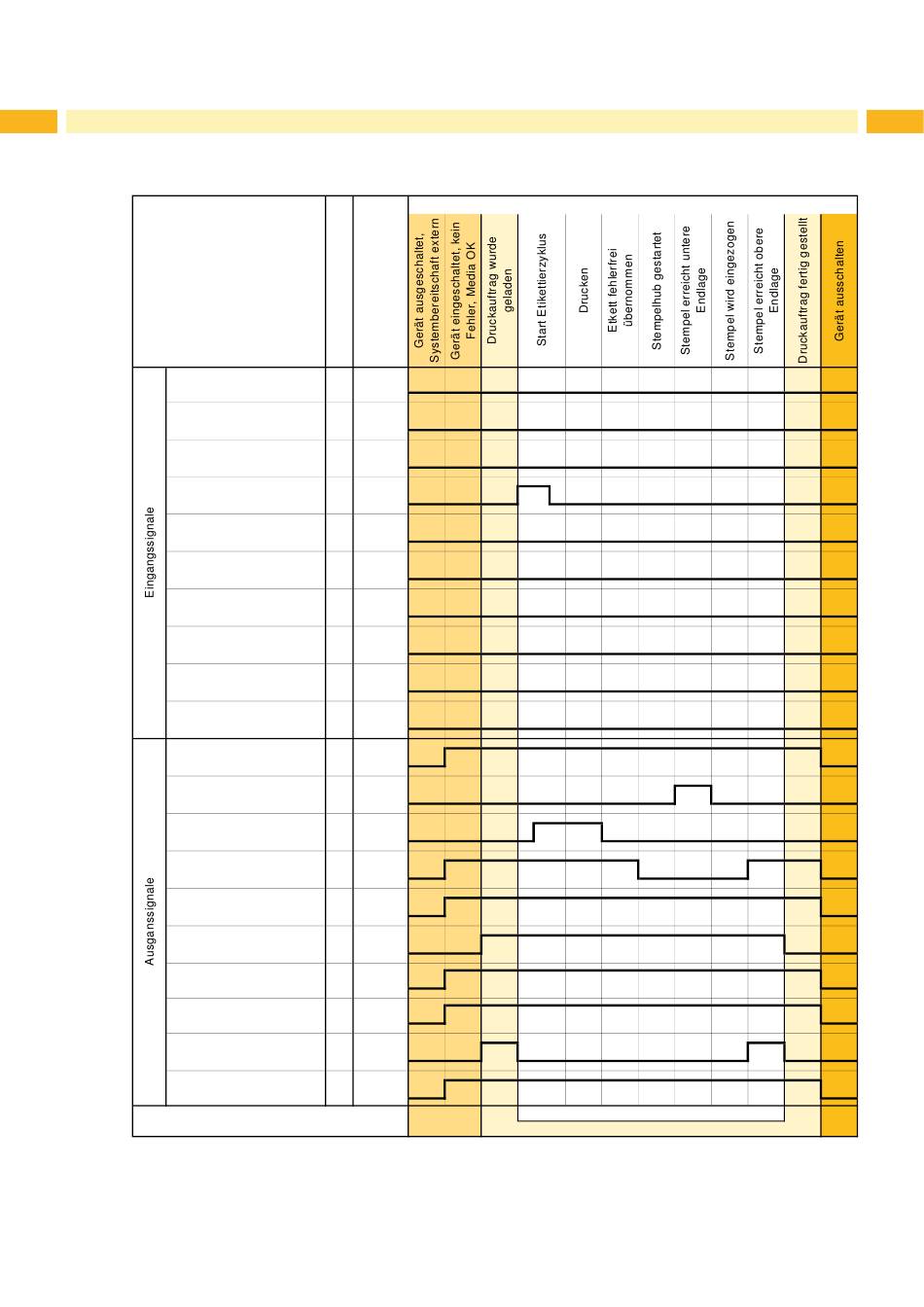

Bild 7 Signaldiagramm Hermes+ mit Applikator 4014 im Modus "Drucken/Applizieren"
Pin Name Hermes+ mit Applikator 4014 im Modus Drucken/Applizieren
1 DREE
11 FEED
12 WDR
1 3 S T A R T
1 4 P S E
16 ETE
17 DAL
1 8 R S T
2 3 S T P
24 EDR
2 VWE
3 SUE
4 PTE
5 SOE
8 FME
9 EDG
10 DB
15 VWF
21 ESP
22 SAA
E n i
Etikettierzyklus
Druckauftrag
10
A u s
