CAB HERMES Q Montageanleitung

Montageanleitung

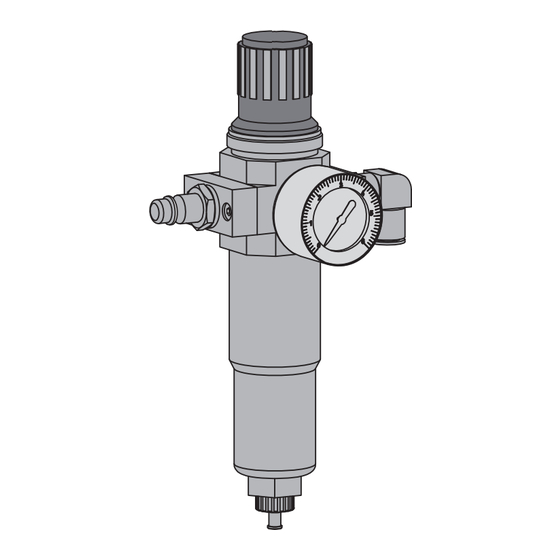

Druckluftwartungseinheit HERMES Q / Hermes+
Ausgabe: 08/2019 · Art.-Nr. 9003264
1 2
2 7 8 3
2 11
4 5
3 4 5
6
9
10
1
12
1
Versionen
5955735 Druckluftwartungseinheit L
für HERMES QL, Hermes+ L
5955736 Druckluftwartungseinheit R
für HERMES QR, Hermes+ R
Lieferumfang
1 - Druckluftwartungseinheit
2 - 2 Schrauben M4x10
3 - Verbinder
4 - 2 Schrauben M6x10
5 - Winkel
6 - Schlauch

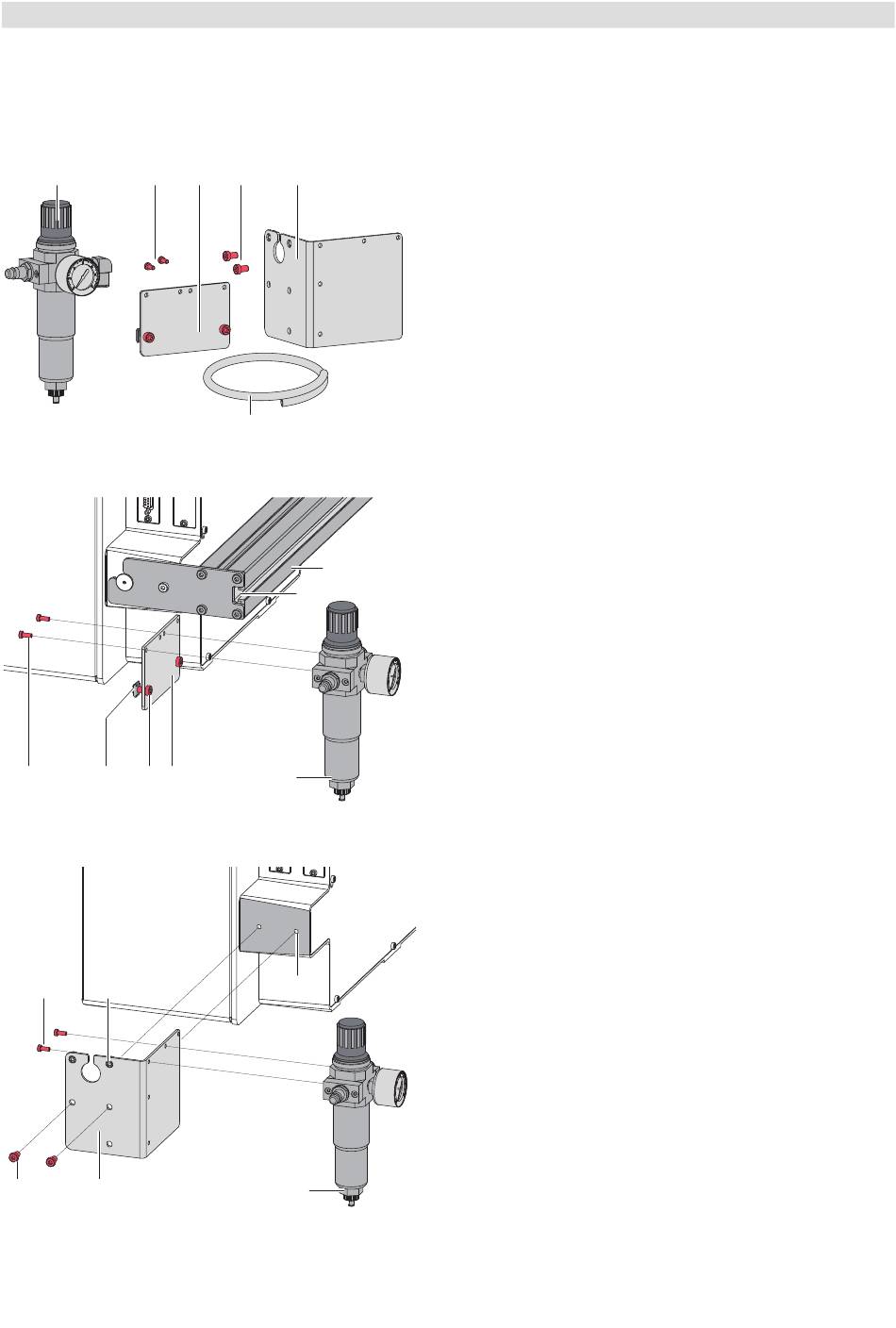

Montage
an Bügel
► Druckluftwartungseinheit (1) mit 2 Schrauben M4x10 (2)
am Verbinder (3) befestigen.
► Montierte Einheit mit den Nutensteinen (7) in die Nut (10)
des Bügels (9) einführen.
► Schrauben (8) anziehen.
an Gehäuse des Druckers
► Druckluftwartungseinheit (1) mit 2 Schrauben M4x10 (2)
am Winkel (5) befestigen.
► Montierte Einheit mit 2 Schrauben M6x10 (4) an den
Bohrungen (12) im Gehäuse des Druckers befestigen.
Falls an den Bohrungen (12) bereits eine Meldeleuchte
montiert ist :
► Meldeleuchte demontieren.
► Druckluftwartungseinheit an den Bohrungen (12)
montieren.
► Meldeleuchte an den Bohrungen (11) im Winkel (5)
befestigen.
