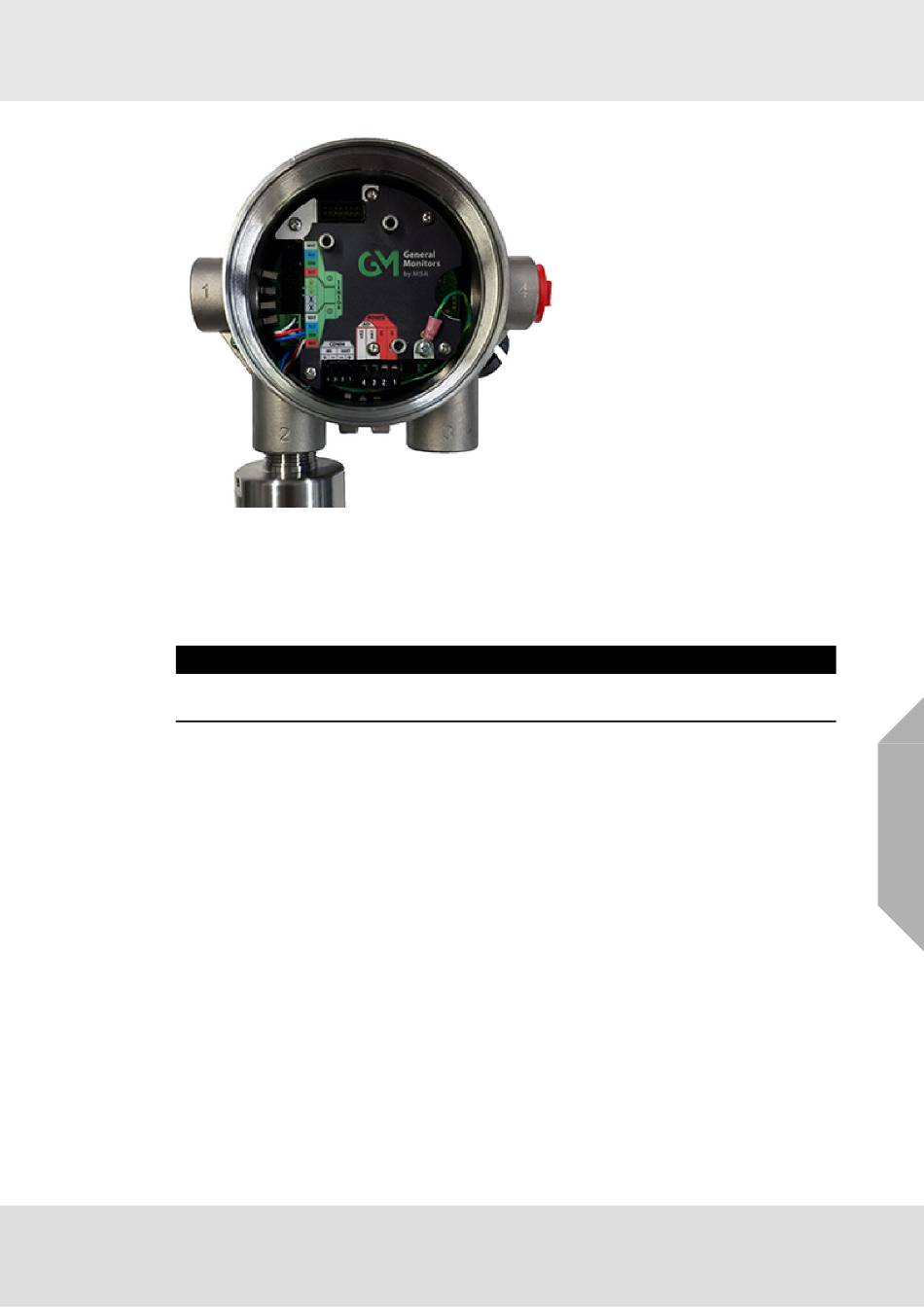

Abb. 13 Anschluss des Sensors an der Leiterplattenstapel- und Erdungsklemme
(6) Vergewissern Sie sich, dass der Sensoranschluss fest auf der Anschlussplatte sitzt.
(7) Schließen Sie die Erdung des Sensors an eine der Erdungsschrauben im Gehäuse der
S5000 an.
(8) Ersetzen Sie das Anzeigemodul. Drücken Sie sie fest auf den Leiterplattenstapel.
HINWEIS!
Stellen Sie sicher, dass die Elektronikbaugruppe fest in den Montagelöchern sitzt. Anderenfalls
kann die Leistung der Touch-Schnittstelle beeinträchtigt werden.
(9) Bringen Sie die Abdeckung durch Drehen im Uhrzeigersinn wieder an.
(10) Ziehen Sie mit einem 1,5-mm-Inbusschlüssel die Stellschraube am Deckel an.
